a Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re a e b quando il Pin 5 è del tipo controllo
antenna. In un altro tipo di veicolo, non colle-
gare mai a e b.
b Blu/bianco
Collegare al terminale di controllo del siste-
ma dell ’amplificatore di potenza (max.
300 mA 12 V di c.c.).
c Blu/bianco
Collegare al terminale di controllo del relè
dell’antenna automatica (max. 300 mA 12 V
di c.c.).
d Cavi altoparlanti
Bianco: Anteriore sinistro +
Bianco/nero: Anteriore sinistro *
Grigio: Anteriore destro +
Grigio/nero: Anteriore destro *
Verde: Posteriore sinistro + o subwoofer +
Verde/nero: Posteriore sinistro + o subwoo-
fer *
Viola: Posteriore destro * o subwoofer +
Viola/nero: Posteriore destro * o subwoo-
fer*
e Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe
essere diviso in due. In questo caso, accertar-
si di collegare entrambi i connettori.
Note
! Cambiare le impostazioni iniziali dell’unità
(vedere il manuale d’istruzioni). L’uscita sub-
woofer di questa unità è mono.
! Se si usa un subwoofer da 70 W (2 W), assicu-
rarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili
verde e verde/nero.

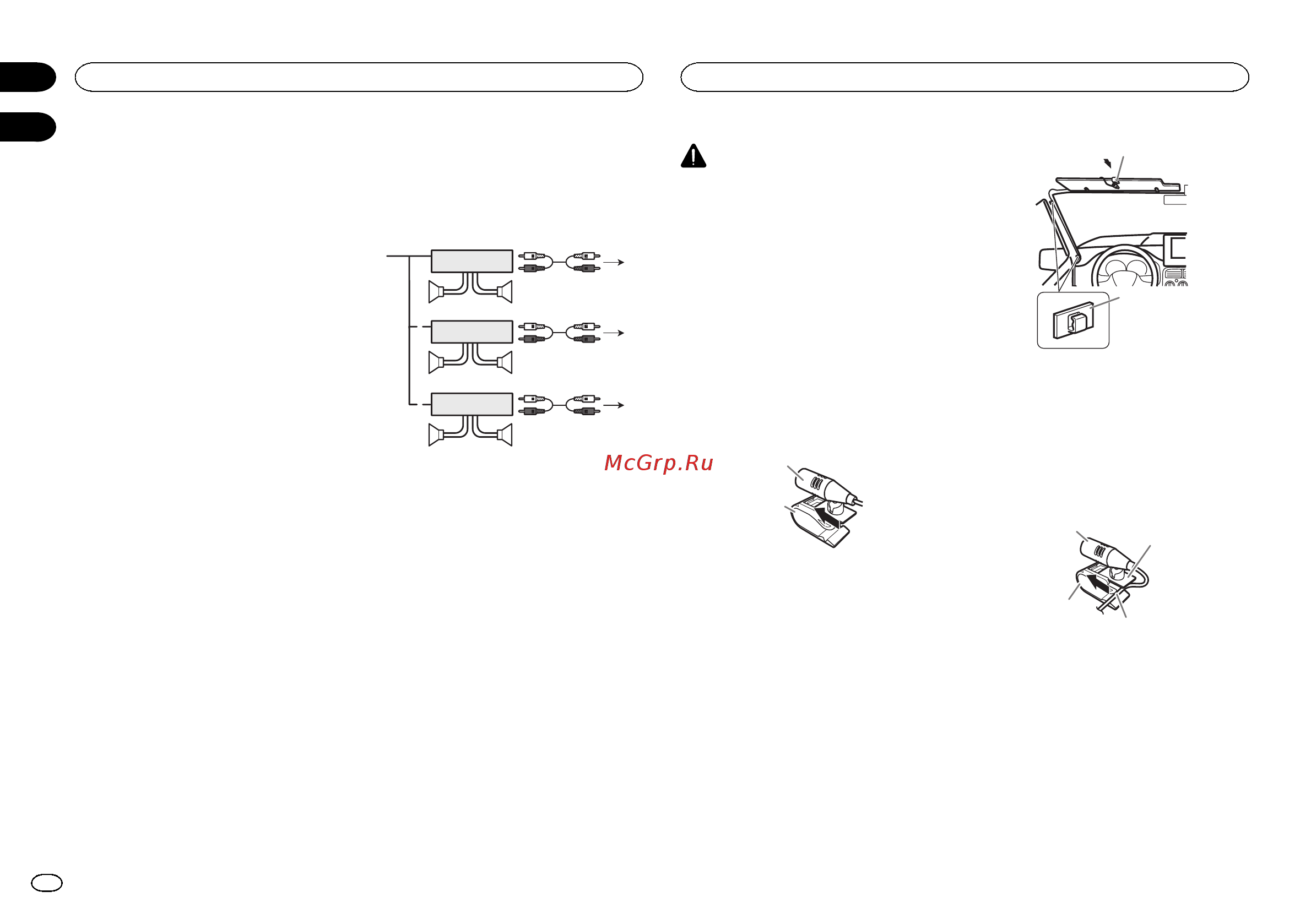

Amplificatore di potenza
(venduto a parte)
Eseguire questi collegamenti quando si usa
l’amplificatore opzionale.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Telecomando sistema
Collegare al cavo Blu/bianco.
2 Amplificatore di potenza (venduto a parte)
3 Collegare con un cavo RCA (venduto a parte)
4 All’uscita posteriore
5 Altoparlante posteriore
6 All’uscita anteriore
7 Altoparlante anteriore
8 All’uscita subwoofer
9 Subwoofer
ATTENZIONE
È estremamente pericoloso se il filo di sostegno
del microfono si avvolge attorno al piantone
dello sterzo o alla leva del cambio. Accertarsi
quindi di installare questa unità in modo tale da
non ostacolare la guida.
Nota
Installare il microfono in una posizione e un
orientamento tale da consentire il rilevamento
della voce della persona che utilizza il sistema.
Installazione del microfono
sull’aletta parasole
1 Installare il microfono sulla clip del micro-
fono.
1
2
1 Microfono
2 Clip del microfono
2 Installare la clip del microfono sull’aletta
parasole.
Con l’aletta parasole piegata verso l’alto, instal-
lare la clip del microfono. (Abbassare l’aletta pa-
rasole riduce la percentuale di riconoscimento
della voce.)
2
1
1 Clip del microfono
2 Morsetto
Installazione del microfono
sul piantone dello sterzo
1 Installare il microfono sulla clip del micro-
fono.
1
2
3
4
1 Microfono
2 Base del microfono
3 Clip del microfono
4 Inserire il cavo del microfono nella scanalatu-
ra.
# È possibile installare il microfono senza utilizzare
la clip del microfono. In questo caso, scollegare la
base del microfono dalla clip. Per scollegare la base
del microfono dalla clip, far scorrere la base del mi-
crofono.
Collegamenti
12
Sezione
Installazione del microfono
