Подключение устройств

Примечания:

• Это устройство предназначено для работы от автомобильного аккумулятора 12 В

с минусом на массе. Перед установкой устройства в автомобиль, грузовик или ав-

тобус, проверьте напряжение аккумулятора.

• Во избежание закорачивания электрической системы, перед началом установки

отсоедините кабель аккумулятора ·.

• Для получения более подробной информации о подключении усилителя мощности

и прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осу-

ществите подключения должным образом.

• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки

замотайте проводку изоляционной лентой в тех местах, где она соприкасается с

металлическими деталями.

• Проведите и закрепите всю проводку таким образом, чтобы она не касалась дви-

жущихся деталей, таких, как рычаг переключения передач, ручной тормоз и на-

правляющие сидений. Не прокладывайте проводку в местах, подверженных воз-

действию высокой температуры, например, возле обогревателя. Если изоляция

на проводке расправилась или износилась, существует опасность короткого замы-

кания на корпус автомобиля.

• Не протягивайте желтый провод через отверстие к двигателю для подключения к

аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень

опасному замыканию.

• Не закорачивайте никакие провода. Если это случится, защитная цепь может не

сработать при необходимости.

• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля

питания и приложив конец к проводу. Нагрузка провода будет превышена, что

приведет к выделению тепла.

• При замене предохранителя используйте предохранитель такого же типа, что и

указанный на отсеке для предохранителя.

• Так как в этом устройстве используется уникальная цепь BPTL, никогда не прово-

дите проводку громкоговорителей таким образом, чтобы они были непосред-

ственно заземлены, и не объединяйте левый и правый · контакты громкоговори-

телей.

• Громкоговорители, подключаемые к этому устройству, должны отличаться высо-

кой мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение

громкоговорителей с выходной мощностью и/или сопротивлением, отличным от

указанных, может привести к возгоранию или повреждению громкоговорителей.

• Когда включен источник сигнала этого устройства, по синему/белому проводу вы-

водится управляющий сигнал. Подключите этот провод к проводу дистанционного

управления внешним усилителем мощности или к разъему управления автоном-

ной антенны (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован

антенной, установленной на стекле, подключите этот провод к разъему подачи

питания на привод антенны.

• При использовании дополнительного усилителя мощности с этой системой, не

подключайте синий/белый провод к разъему питания усилителя. Также не под-

ключайте синий/белый провод к разъему питания автономной антенны. Такое под-

ключение может привести к чрезмерному потреблению тока и неправильному

функционированию.

• Для предотвращения короткого замыкания заклейте концы неподключенных про-

водов изоляционной лентой. В особенности это относится к неиспользуемым кон-

тактам громкоговорителя. Если эти контакты не будут заизолированы, существует

возможность короткого замыкания.

• Для предотвращения неправильного подключения, входная сторона разъема IP-

BUS окрашена синим, а выходная сторона - черным. Соедините разъемы одного и

того же цвета.

• Если это устройство установлено в автомобиле, не оборудованном положением

АСС (дополнительные устройства) на переключателе зажигания, красный провод

этого устройства должен быть подключен к разъему, спаренному с включением/

выключением зажигания. Если это не сделано, аккумулятор автомобиля может

разрядиться, если Вы отлучитесь от автомобиля на несколько часов.

Установка

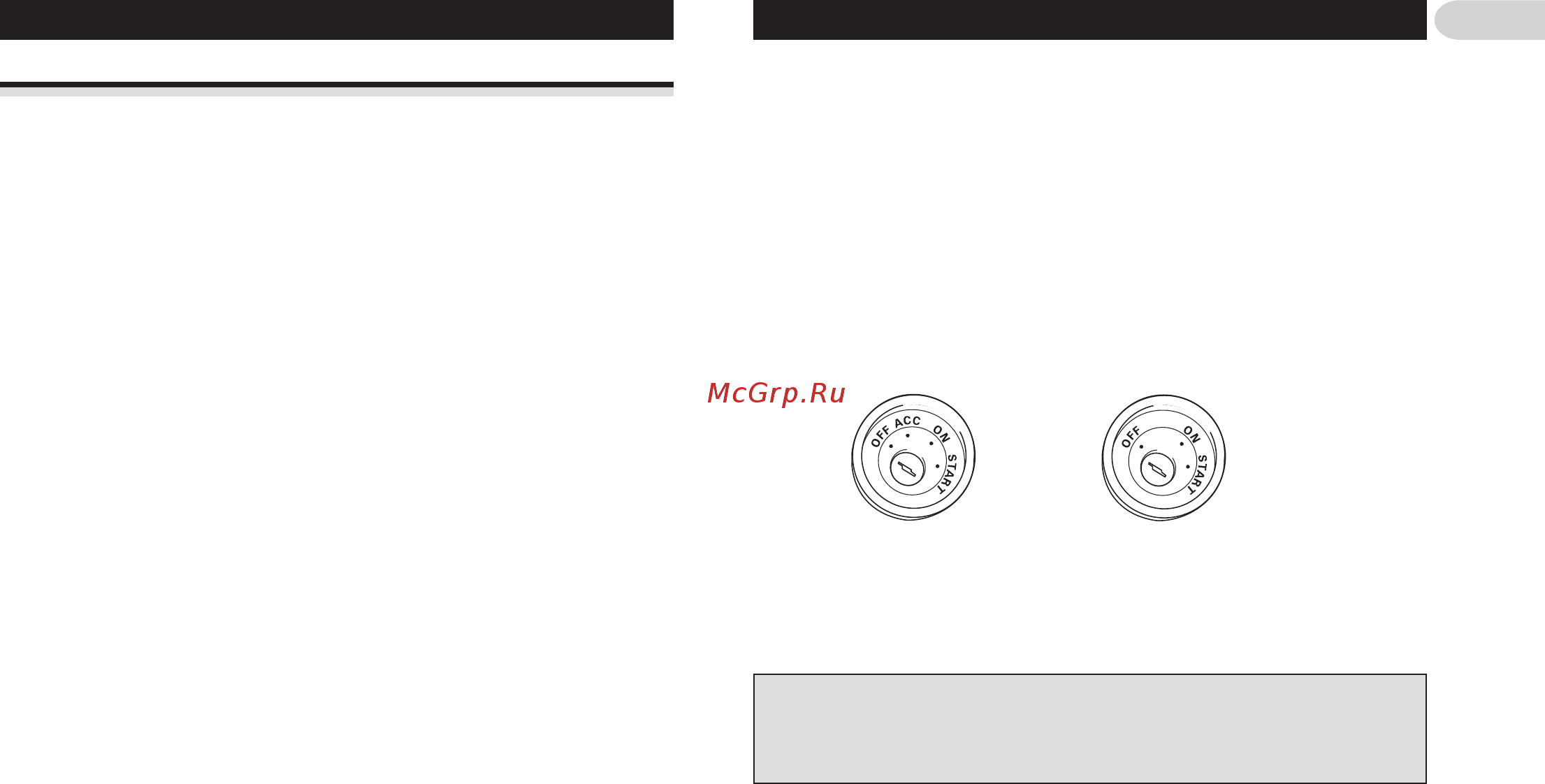

Положение АСС Нет положения АСС

• Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно

от устройств, работающих на высоком напряжении, например, усилителей мощно-

сти. Если Вы заземлите эти устройства совместно, и контакт с землей нарушится,

существует опасность повреждения устройств или возгорания.

• Провода этого устройства могут быть окрашены иначе, чем соответствующие

провода других устройств, даже если они имеют те же функции. При подклю-

чении этого устройства к другому устройству, ознакомьтесь с инструкциями по

эксплуатации для обоих устройств и соедините провода, имеющие одинаковые

функции.
