LAUNCH
Инструкция по эксплуатации X-431 PRO
1
1 Введение
1.1 Информация о диагностическом сканере
Диагностический прибор X-431 PRO представляет собой новый
диагностический сканер для поиска неисправностей в автомобиле и
выполнен на базе операционной системы Android.
Соединение между диагностическим разъемом автомобиля и диагностическим
соединителем (VCI) осуществляется по каналу Bluetooth, это позволяет сканеру
серии X-431 PRO проводить диагностику неисправностей всех систем
обширного модельного ряда автомобилей, в том числе, считывание кодов
неисправностей (DTC), удаление кодов неисправностей (DTC), считывание
потока данных, тестирование исполнительных устройств и выполнение
специальных функций.
X-431 PRO укомплектован планшетным компьютером с высоким соотношением
«цена-качество», оснащенным ОС Android 7.1, четырехъядерным процессором
1,4ГГц и экраном 8” высокого разрешения.

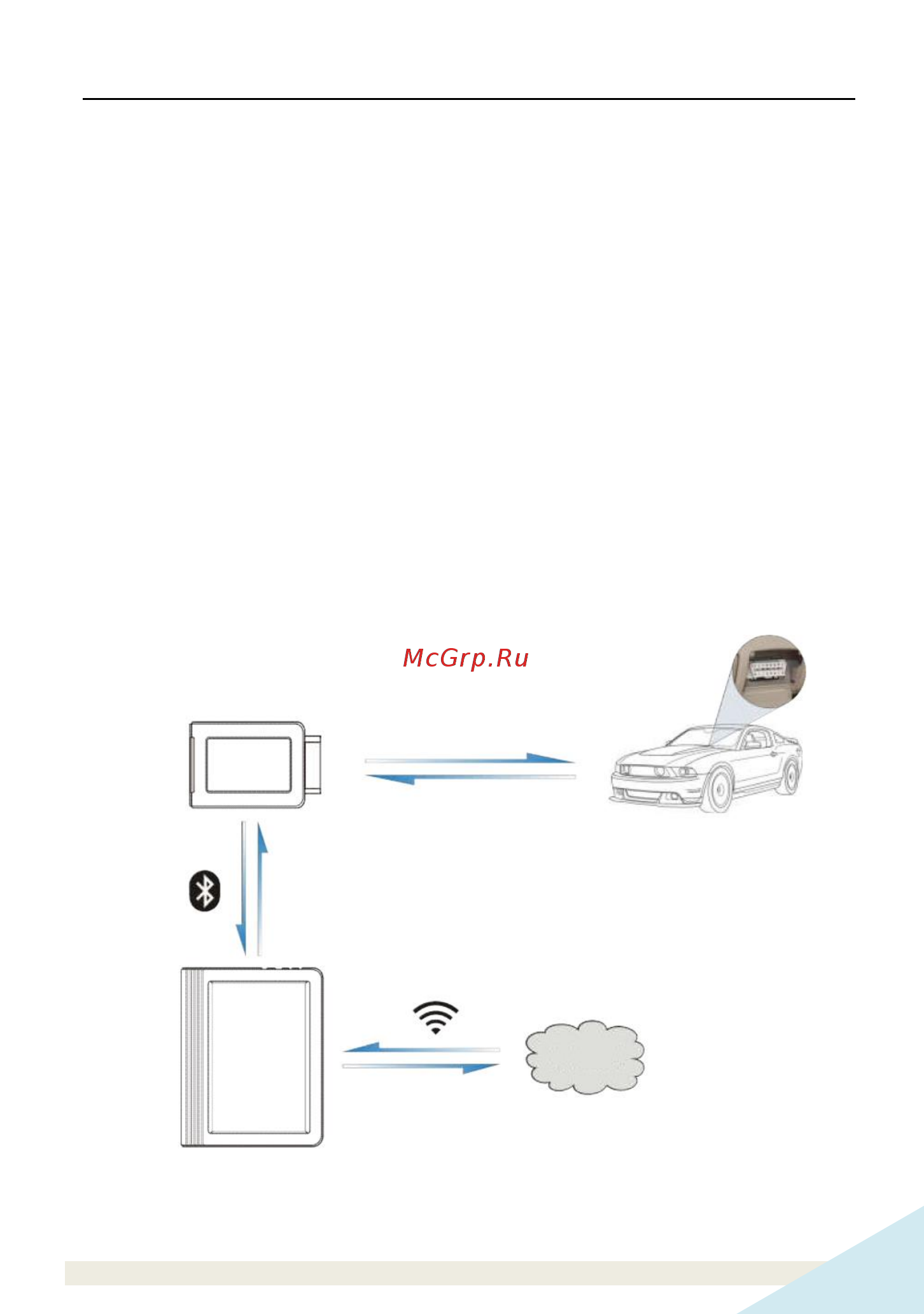

На следующем рисунке представлена работа системы X-431 PRO.
Диагностический соединитель
(для доступа к данным автомобиля)
К диагностическому разъему
автомобиля DLC)
Автомобиль
Интернет
Диагностический сканер (анализ полученных данных и
вывод результатов тестирования на дисплей)
Передача данных автомобиля на сканер через Bluetooth
