1 689 989 293 2017-06-30
|
Robert Bosch GmbH
Описание изделия | KTS 350 (KTS 3a Series) | 195
ru
i
При коротком нажатии кнопки "Вкл./Выкл." KTS 350
переходит в режим ожидания (режим экономии энер-
гии) или происходит выход из режима ожидания.
i
При нажатии кнопки "Вкл./Выкл." >2Sek. опе-
рационная система Windows завершает работу и
KTS 350 выключается.
i
При нажатии кнопки "Вкл./Выкл." >5Sek.
KTS 350 выключается до завершения работы опе-
рационной системы. Этот режим следует применять,
если завершение работы операционной системы
Windows невозможно.
Функциональная кнопка ƒ
Нажатие функциональной кнопки ƒ: открытие или по-
вторное закрытие меню пуска и панели задач Windows.
i При нажатии функциональной кнопки ƒ >2Sek.
открывается виртуальная клавиатура.
3.5.1 Интерфейсы
1
2
3
4
5
6
7
8
9

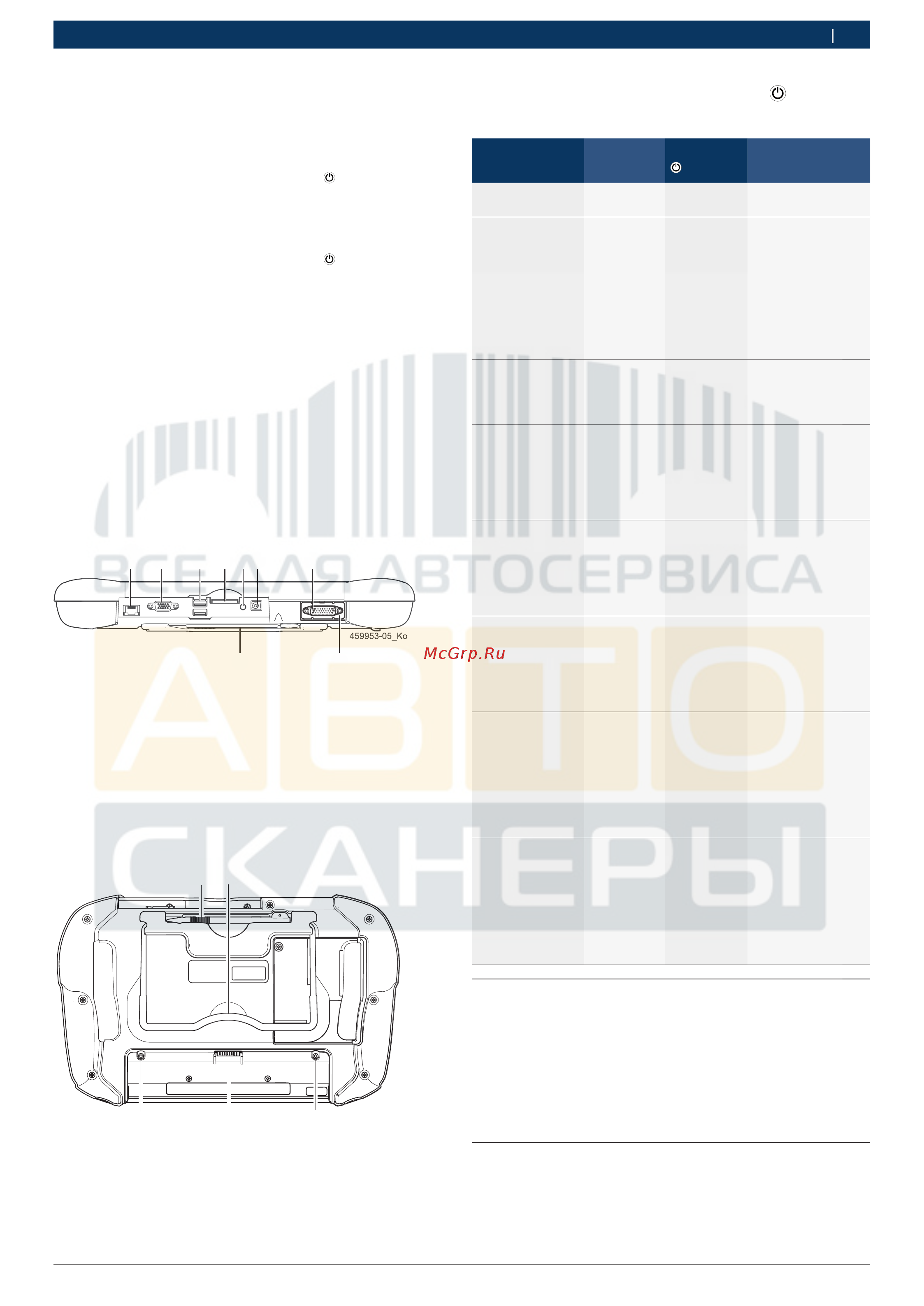

Abb. 2: KTS 350 Вид интерфейса
1 Подключение сети RJ-45 (LAN)
2 Подключение монитора
3 Разъем USB (2шт.), USB 3.0, макс. 0,9А
4 Разъем для карт памяти (карта SD)
5 Подключение наушников
6 Разъем блока питания (12V DC)
7 Крепление стилуса
8 Подключение соединительного провода OBD
9 Разгрузка от напряжения, соединительный штекер OBD
1
3
4
3
2
459953-03_Ko
Abb. 3: KTS 350 Нижняя сторона
1 Стилус
2 Монтажный хомут
3 Втулки для крепления аккумулятора
4 Аккумуляторный отсек
3.5.2 Функция кнопки "Вкл./Выкл." со свето-
диодом (СИД)
KTS 350 Блок пита-
ния
Светодиод Состояние
Выкл. Не подклю
-
чен
Выкл. –
Выкл. Подключен Горит зе
-
леным све-
том
Горит жел-
тым све-
том
Мигает
красным
светом
Состояние заря-
да аккумулятора
≥80%
Состояние заря-
да аккумулятора
<80%
Состояние заря-
да аккумулятора
<10%
Процесс за
-
грузки
Подклю
-
чен/не
подклю-
чен
Выкл. –
Индикатор
включения и
жидкокристал-
лический ди-
сплей вклю-
чены
Подключен Выкл. Аккумулятор за
-
ряжается
Индикатор
включения и
жидкокристал-
лический ди-
сплей выклю-
чены
Не подклю-
чен
Горит зе-
леным све-
том
Состояние заря-
да аккумулятора
≥10%
Индикатор
включения и
жидкокристал
-
лический ди-
сплей выклю-
чены
Не подклю
-
чен
Мигает
красным
светом
Состояние заря-
да аккумулятора
<10%
Индикатор
включения,
жидкокристал-
лический ди-
сплей выклю-
чены, в режиме
энергосбере-
жения
Подклю-
чен/не
подклю-
чен
Мигает зе
-
леным све-
том
Состояние заря-
да аккумулятора
≥10%
Индикатор
включения,
жидкокристал
-
лический ди-
сплей выклю-
чены, в режиме
энергосбере-
жения
Подклю-
чен/не
подклю-
чен
Мигает
красным
светом
Состояние заря-
да аккумулятора
<10%
3.6 Сенсорный экран
Управление на сенсорном экране осуществляется с по-
мощью пальца или стилуса. Прикоснитесь пальцем или
стилусом к месту на сенсорном экране, в котором долж-
на произойти операция.
i
Калибровка сенсорного экрана описана в гл. 5.9.2.
3.7 Внешний дисковод DVD
См. руководство по эксплуатации для данного дисково-
да DVD.
