10

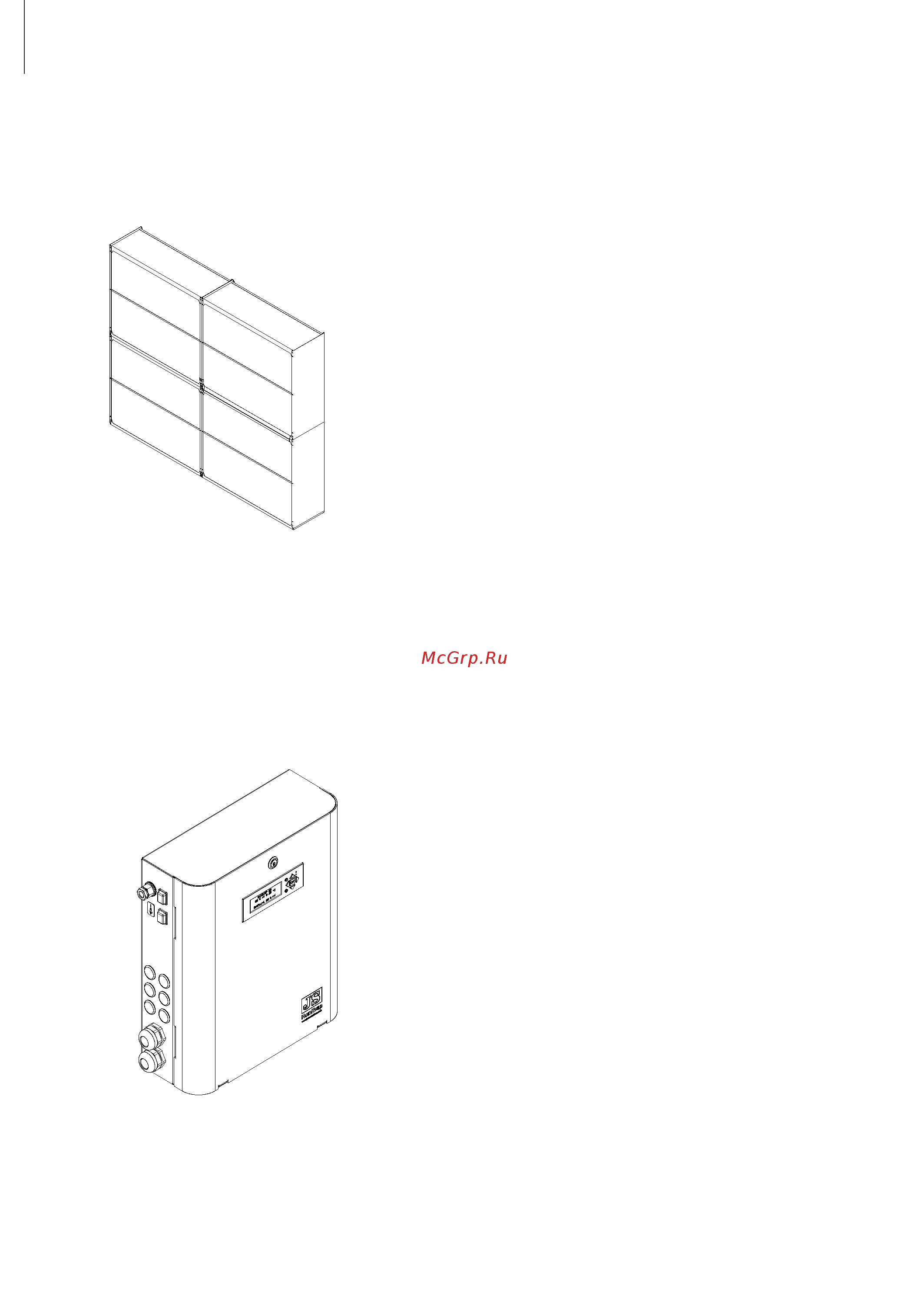

2.2 ОбзорHE2
Система HE2 состоит из следующих двух компонентов:
– Испарительныймодуль
Испарительный модуль предлагается с различными значениями
ширины: Стандартная ширина; (600 мм (24") - 3000 мм (118")) и шири-
на XL; (3300 мм (130») - 3900 мм (153,5»)). Модуль предлагается
также с различными значениями высоты; (750 мм (30") - 3000 мм
(118")) для соответствия требованиям отдельных применений.
Испарительная матрица состоит из модульных кассет с низким пере-
падом давления, предоставляемых в различных размерах и с различ-
ной производительностью.
Испарительный модуль изготавливается из высококачественной
нержавеющей стали, подвергаемой вторичной переработке.
Модуль имеет дренажные соединения и соединения для перелива,
которые встроены в версии HE2 MC3. Узлы дренажа, поставляемые с
системами HE2 XL и HE2 MC, являются реверсивными и упрощают
процесс монтажа системы дренажа.
Единственная распределительная коробка с предварительно смонти-
рованными проволочными выводами для соединения системы управ-
ления включена в систему HE2 MC3 для упрощения монтажа. В систе-
ме HE2 MC3 Plus имеются две распределительные коробки с предва-
рительно смонтированными проволочными выводами.
В системах HE2 MC3 контроль потока воды и уровня осуществляется управляющим соленоидом напол-
нения, поплавковым клапаном (2 шт. на HE2 MC3 или HE2 MC3 Plus XL) и поплавковым переключателем
высокого/низкого уровня. Дренажный поток на системах MC3 контролируется клапаном с электроприво-
дом. Рециркуляция воды в матрицу осуществляется при помощи высококачественного циркуляционного
насоса.
– Системауправления
Системы HE2 MC3 или HE2 MC3 Plus включают микропроцессорную
панель управления, которая находится вне блока очистки воздуха, на
расстоянии до 100 м (328’) от испарительного модуля. В комплекте
поставляется проволочный вывод 10 м (33’), если нет особых указа-
ний (для системы HE2 MC3 Plus поставляются два вывода). Система
обеспечивает цифровое управление желаемым уровнем относитель-
ной влажности и температур, а также обладает свойствами измере-
ния гигиенических параметров, например, разбавление, поддержка
качества дренажных и других вод.
Также возможно управление системой при помощи таймера для акти-
вирования через некоторое время после начала использования поме-
щения.
Исчерпывающая система индикации в реальном времени показывает
текущую относительную влажность и температуру, потребление, часы
работы, статус работы системы, а также информацию о том, требует-
ся ли техническое обслуживание.
Всю систему устанавливается просто, она располагает версиями на
различных языках (на английском, французском, немецком, испан-
ском, чешском, нидерландском и шведском языках), кроме того она
защищена кодом безопасности для предотвращения недозволенного
изменения настроек системы.
