11

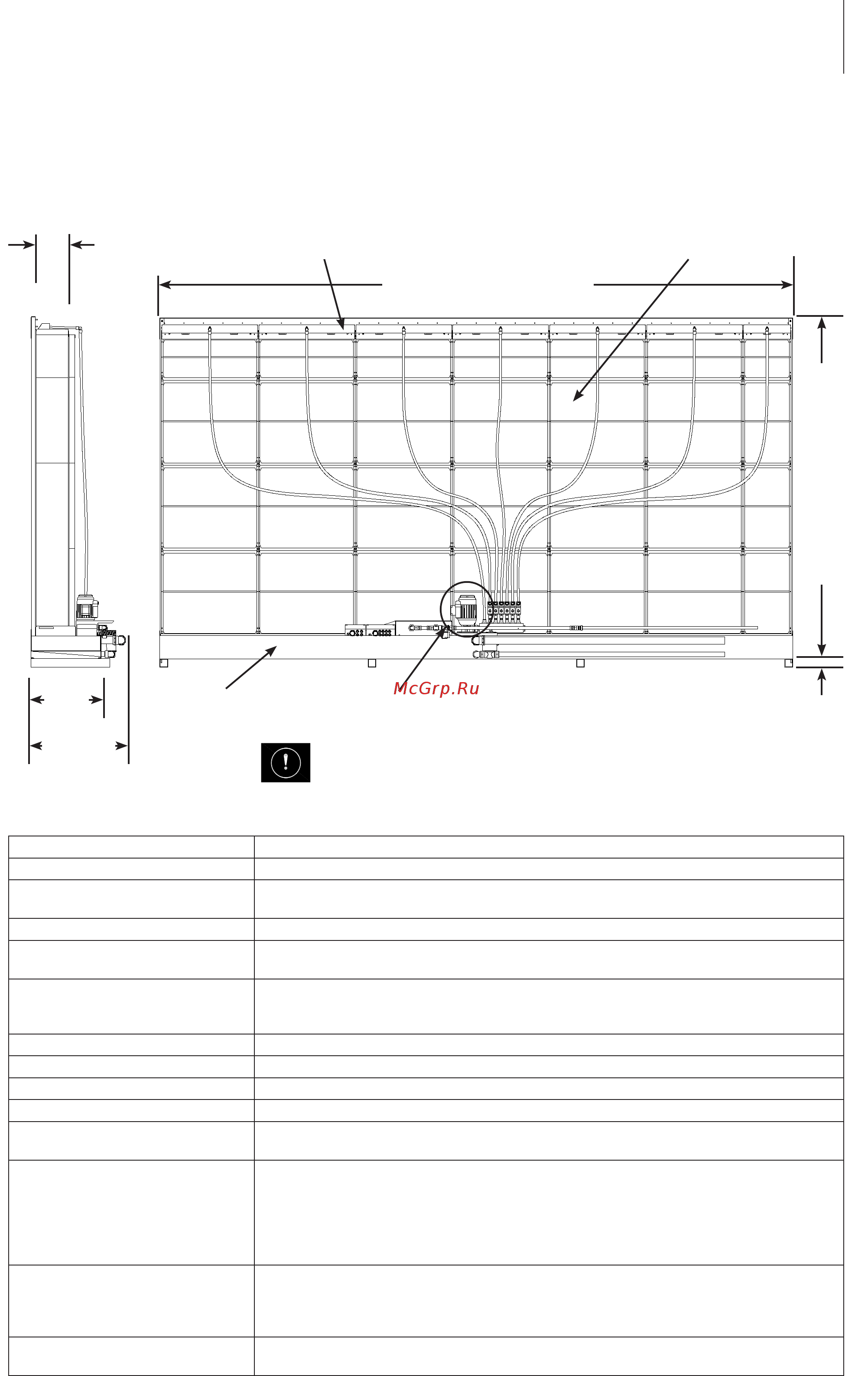

2.3 ОбзортиповогоиспарительногомодуляHE2XL
Спецификациямодуля
Кассета
матрицы
Рециркуляционный насос
Бак
Величина A, ширина
(см. объяснение кодов на оборотной
стороне данного руководства).
50 мм (2")
Подставка
Не поставляется
575 мм
(23")
Общая глу-
бина
Устройство должно быть установлено на подставке
мин. 50 мм (2") для обеспечения гравитационного дренажа.
Величина B, высота
(см. объяснение кодов на оборотной
стороне данного руководства)
445 мм
(18")
Бак
Глубина матрицы
(см. объяснение кодов
на оборотной стороне
данного руководства).
Распределитель
Описание Спецификация
Конструкциямодуля Нержавеющая сталь 304
Испарительныйматериал Композитное стекловолокно, пропитанное неорганическим затвердевающим раствором
(невоспламеняющийся в соответствии с классом A2-S2, d0 - согласно EN13501-1 (BSI)).
Водянойнасос Погружной насос 110/230 В 50/60 Гц. IP 55 маркировка CE
Размервпускногоотверстиядля
воды
15 мм (1/2") трубопровод
Контрольвпускаводы Впускной электромагнитный клапан
Поплавковый переключатель
Поплавковый переключатель x 2
Размердренажногопатрубка Переливной штуцер 1 x 54 мм (2") и выпускное дренажное отверстие 1 x 28 мм (1")
Управлениедренажомводы Двухпутевой нормально открытый клапан с электроприводом 110/230 В 50/60 Гц 28 мм
Потокидавлениеводынавходе 28 л/м (7.4 ам. галлон/мин) при 2 бар (29 psi)
Макс.давлениеводынавходе 7 бар (101 psi)
Макс.температураводына
входе
20ºC (68ºF)
Опцияплавногорегулирования 2-уровневый (1 электромагнитный клапан)
3-уровневый (2 электромагнитных клапана)
4-уровневый (3 электромагнитных клапана)
5-уровневый (4 электромагнитных клапана) - только HE2 MC3 Plus
6-уровневый (5 электромагнитных клапанов) - только HE2 MC3 Plus
7-уровневый (6 электромагнитных клапанов) - только HE2 MC3 Plus
Дополнительныесистемыгигие-
ническойзащиты
Противомикробный картридж PureFlo Ag+ и 5-микронный осадочный фильтр
Датчик электрической проводимости PureFlo с уставкой слива
Дезинфекционная система PureFlo UV (встроенная в линию/погруженная) с взаимобло-
кировкой
Опциисистемы Датчик обнаружения течи для сигнализации при обнаружении воды – только MC3 Plus
Устройство контроля для регулирования температуры воды – только MC3 Plus.
