22

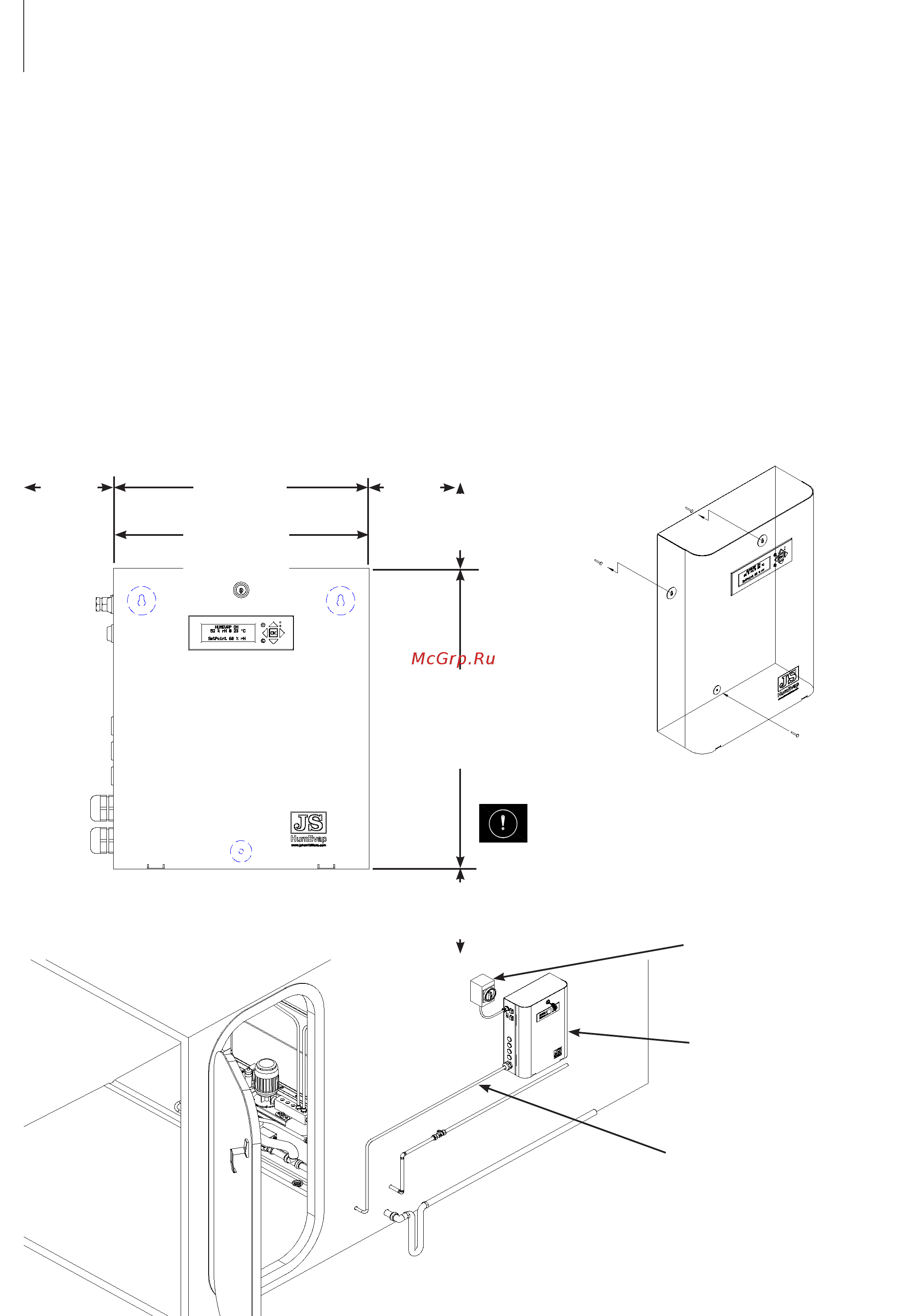

3.1.6 Шаг5-размещениесистемыуправления
В идеальном варианте для облегчения выполнения технического обслуживания систему управления необхо-
димо размещать как можно ближе к испарительному модулю. Система управления имеет класс защиты IP31.
При возможности устанавливайте панель управления таким образом, чтобы она не подвергалась влиянию
погодных условий или влаги.
Испарительный модуль поставляется в комплекте с 12-жильным соединительным электрическим кабелем
10 м (33’) для подключения к системе управления (для более детальной информации см. раздел
«Электрический монтаж»). В системе управления HE2 MC3 Plus используются два 12-жильных соединитель-
ных электрических кабеля.
При необходимости удлинения кабеля, убедитесь в том, что он не длиннее 100 м (328’) и предназначен для
110 В / 10 А или 230 В / 5 А в соответствии с паспортными параметрами, указанными в маркировка CE.
Система управления HE2 должна иметь электрический выключатель нагрузки (не входит в комплект постав-
ки) не менее 1 м (39") для целей технического обслуживания и аварийных ситуаций.
Электропитание
Выключатель нагрузки
(не входит в комплект
поставки)
Система управления
Соединительный (-ые) 12-жиль-
ный (-ые) кабель (-и) между
испарительным модулем и систе-
мой управления. (поставляется в
предварительно собранном виде
на испарительном модуле)
Осторожно!Окружающиеусловия:
Температура 5-45°C
Влажность <85% (относительная влажность)
ВНИМАНИЕ! Обеспечьте, чтобы система
Фиксация,часть1
Фиксация,часть2
Размерыминимальногорасстояния
250мм
(10")
100мм
(4")
100мм
(4")
420мм (17")
100мм
(4")
HE2 MC3 Plus
360мм (14")
HE2 MC3
300мм (12")
управления HE2 предоставляет доступ для прове-
дения технического обслуживания.
