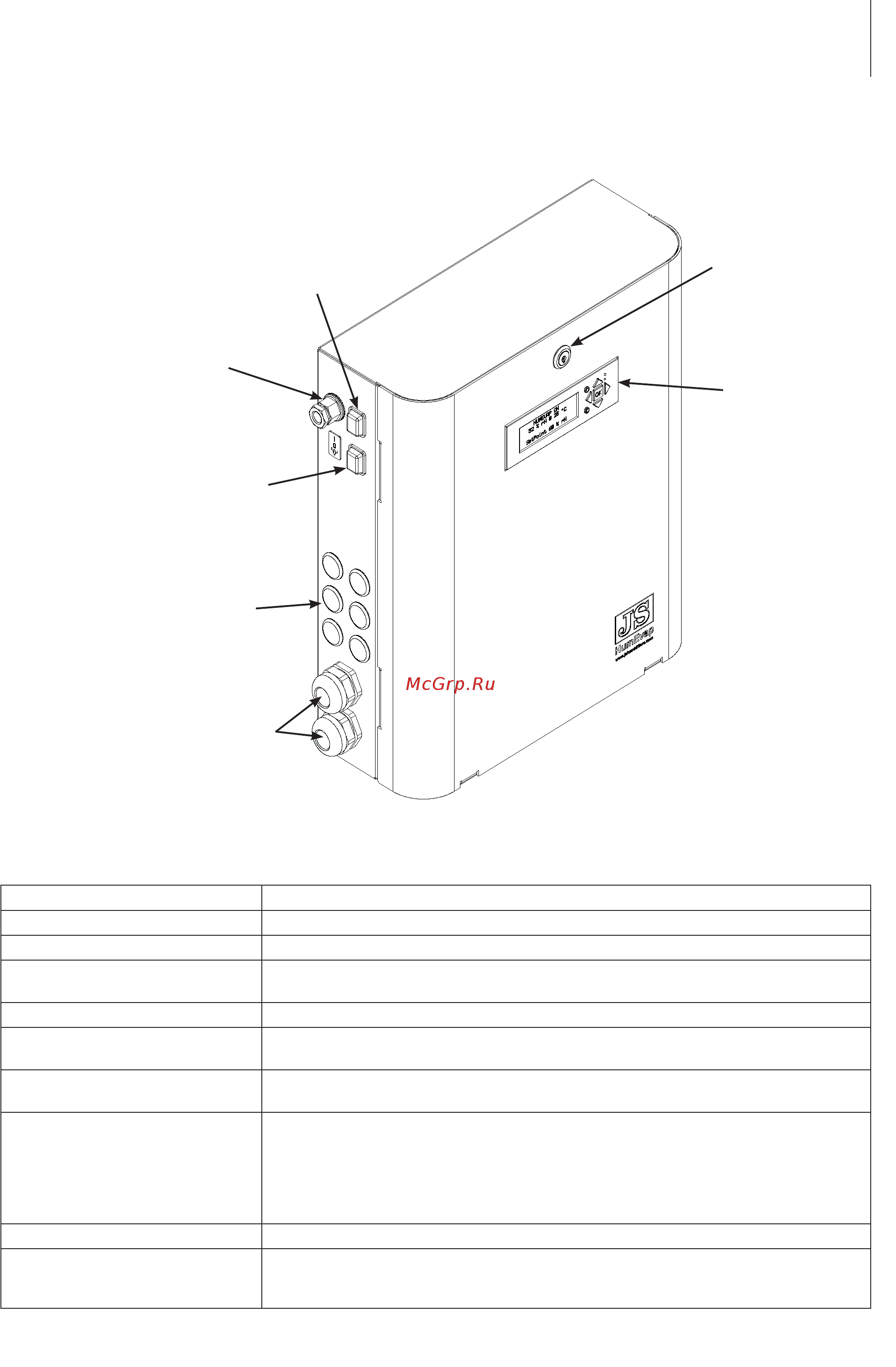

2.7 ОбзорсистемыуправленияHE2MC3Plus
Источника
питания
Сигнальная
лампочка
Включатель
3-позиционный
переключатель
(Вкл - Выкл - Дренаж)
Микропроцессор
Контроллер
Замок
Дополнительные кабель-
ные соединения
Ввод для 10 м проволоч-
ного вывода, поставляе-
мого в предварительно
смонтированном виде на
испарительном модуле.
Спецификациясистемыуправления
Описание Спецификация
Габариты 300 мм (14") ширина x 420 мм (17") высота x 140 мм (6") глубина
Вес 8,5 кг (18,7 фт)
Необходимое электропитание требуется предохранитель 5А/230В для эксплуатации в странах ЕС
требуется предохранитель 10 А/110 В для эксплуатации в США
Потребляемая мощность Макс. 490 Вт (включая варианты)
Соединительный кабель между
модулем и системой управления
2 x армированный, диаметр 15 мм (1/2"), 10 м (33’) поставляется в качестве стандар-
тного компонента (макс. 100 м (328’))
Выводы сигналов для системы
управления зданием (СУЗ)
Общий сигнал неисправности (беспотенциальные контакты)
Вывод сигнала работы HE2 (беспотенциальные контакты)
Опции контроля Вкл/Выкл (управление при помощи внешнего разрешительного органа, панельного
выключателя или внутреннего таймера)
Вход датчика влажности (0-10 В пост. тока, 2-10 В пост. тока, 4-20 мА*)
Вход датчика температуры (0-10 В пост. тока, 2-10 В пост. тока, 4-20 мА*)
Вход внешнего потребления (0-10 В пост. тока, 2-10 В пост. тока, 4-20 мА*)
Клеммы для предохранительной блокировки
Класс защиты IP 31
Опции Датчик обнаружения течи для сигнализации при обнаружении воды
Устройство контроля температуры воды для ее регулировки
Управление до 7 уровней (6 электромагнитных клапанов)
* Требуется нагрузочный резистор 500 Ом (не входит в комплект поставки).
Имейтеввиду,чтосистемауправлениянепоставляетсясOEM-версиями.
