Condair HE2-X13 [18/76] Шаг 1 размещение испарительного модуля
![Condair HE2-X13 [18/76] Шаг 1 размещение испарительного модуля](/views2/1470351/page18/bg12.png)
18
3.1.2 Шаг1-размещениеиспарительногомодуля
Монтаж должен осуществляться только после тщательного рассмотрения места конечного размещения испа-
рительного модуля и системы управления. Он должен соответствовать предоставленной ниже монтажной
схеме для блока очистки воздуха/воздуховода.
МесторазмещениямодуляHE2необходимообсуждатьспредставителемкомпанииCondair!
Осторожно! Система HE2 должна быть установлена в пределах водонепроницаемой части
блокаочисткивоздуха.
При монтаже следует учитывать следующие условия:
1. Фальшпол блока очистки воздуха/воздухопровода необходимо проектировать таким образом, чтобы он
был в состоянии вынести нагрузку в результате действия веса увлажнителя во влажном состоянии,
поскольку самый большой блок весит в рабочем режиме 465 кг (1025 фунтов) – для информации о зна-
чениях веса и о размерах см. оборотную сторону данного руководства.
2. Дренажный, приемный поддон со средствами слива воды в канализацию должен быть установлен в пре-
делах секции увлажнения с целью обеспечения отвода влаги, что может произойти во время монтажа,
ввода в эксплуатацию, эксплуатации и технического обслуживания. В местах, где дренажные поддоны
требуются для гравитационного дренажа, следует обеспечить, чтобы был установлен дренажный трап с
гидрозатвором. При этом необходимо обеспечить достаточный напор для преодоления давления систе-
мы и из соображений гигиены полное стекание воды. В процессе ввода системы в эксплуатацию необхо-
димо провести испытание дренажа секции увлажнения. Дренажный приемный поддон ДОЛЖЕН полно-
стью отводить воду и располагать доступом для чистки и дезинфекции как одного из элементов обычно-
го технического обслуживания системы.
3. Модуль необходимо установить на подставку высотой мин 50 мм (2") или бегунки для обеспечения мон-
тажа дренажного трубопровода и удаления бака и кассет через боковую стенку блока очистки воздуха
при необходимости.
4. В боковой стенке блока очистки воздуха подготовить отверстия для прохода впускного и дренажного
трубопроводов и соединительного электрического кабеля.
5. Для контроля системы, ее ввода в эксплуатацию и технического обслуживания необходимо обеспечить
боковой доступ через дверцу (желательно так, чтобы беспрепятственно устанавливать кассеты для тех-
нического обслуживания) размером мин. 600 мм (24") в передней и задней части системы.
6. Перфорированную пластину (60/40) следует устанавливать вверху по ходу системы в случае, если поток
воздуха неравномерный.
Схемурасположениякомпонентоввсег-
даобсуждайтеспредставителемком-
панииCondair
Оченьважно!Используйтеспиртовойуровеньдлявыравниванияблокавовремямонтажав
горизонтальной плоскости в продольном и поперечном направлении. Невыполнение этого
условияможетпривестикзатоплениюблокаочисткивоздуха/воздуховода.

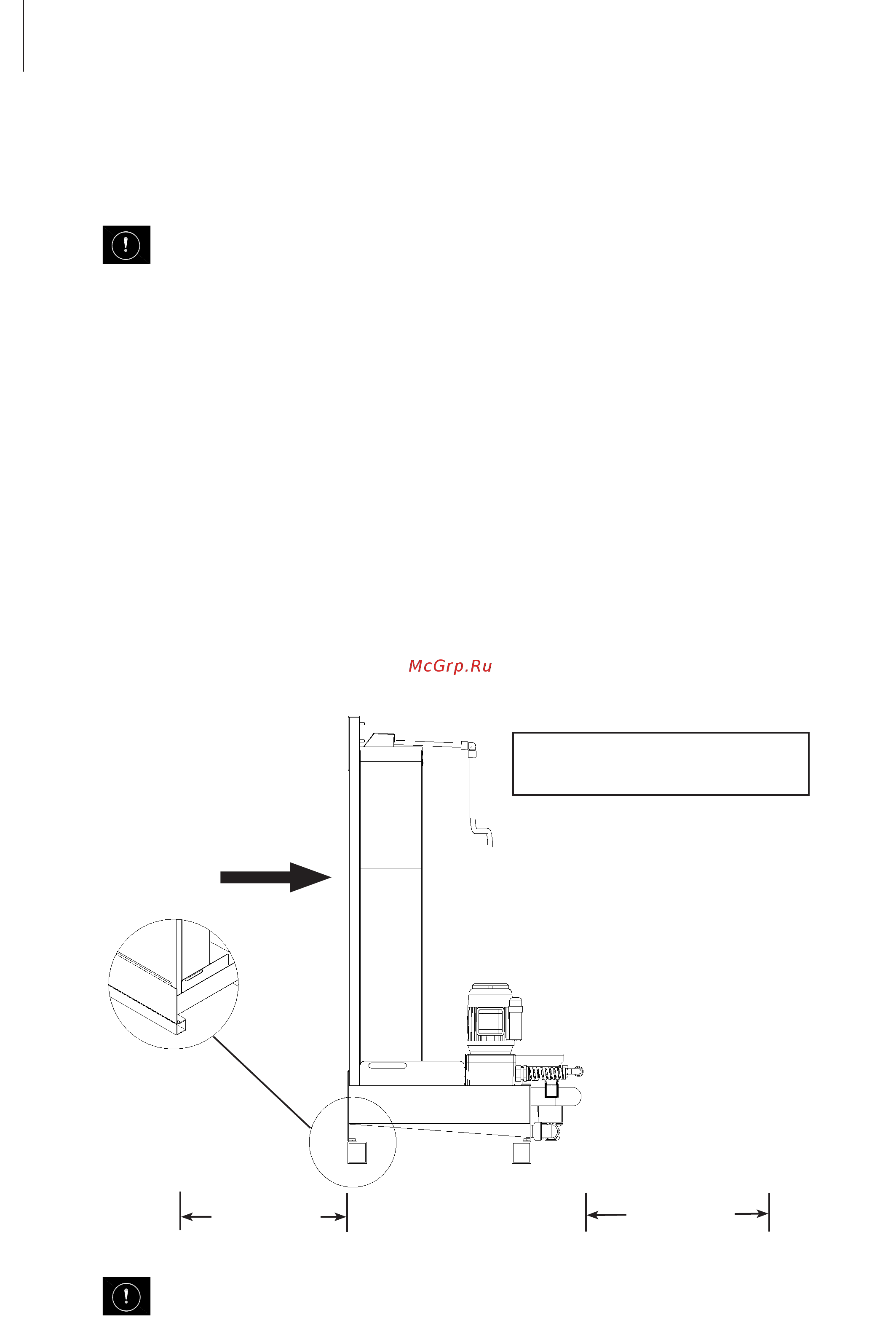

Минимальная
подставка
50 мм (2")
Подставка
Поток воздуха
600 мм (24")
Минимальный
необходимый
доступ
600 мм (24")
Минимальный
необходимый
доступ
