Hikoki DH 24PH — martillo perforador: características, funciones y especificaciones [24/100]
![Hikoki DH 28PCY [24/100] Montaje y funcionamiento](/views2/1471408/page24/bg18.png)
24
Español
DH24PG / DH24PH / DH26PB / DH26PC
/ DH28PBY / DH28PCY / DH28PMY:
Martillo perforador
Para reducir el riesgo de lesiones, el usuario
deberá leer el manual de instrucciones.
Solo para países de la Unión Europea
No deseche los aparatos eléctricos junto con
los residuos domésticos.
De conformidad con la Directiva Europea
2002/96/CE sobre residuos de aparatos
eléctricos y electrónicos y su aplicación
de acuerdo con la legislación nacional, las
herramientas eléctricas cuya vida útil haya
llegado a su fi n se deberán recoger por
separado y trasladar a una planta de reciclaje
que cumpla con las exigencias ecológicas.

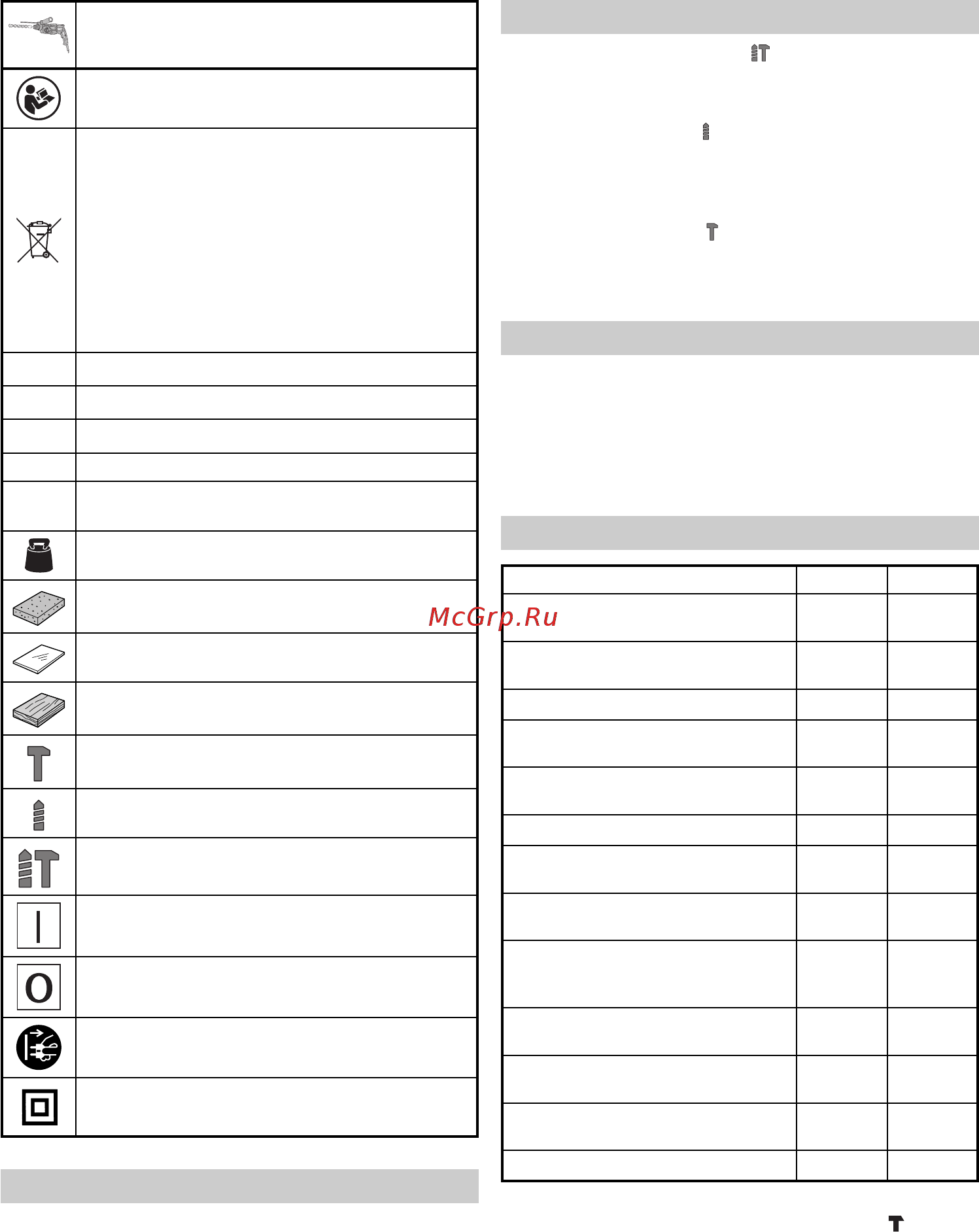

V
Voltaje nominal
P
Entrada de alimentación
n
0
Velocidad de no carga
Bpm Velocidad de impacto a carga plena
φ
máx
Diámetro de taladrado, máx.
kg
Peso
(De acuerdo al Procedimiento EPTA 01/2003)
Hormigón
Acero
Madera
Función de sólo martilleo
Función de sólo rotación
Función de rotación y martilleo
Encendido
Apagado
Desconecte el enchufe de la toma de corriente
Herramienta de clase II
ACCESSORIOS ESTÁNDAR
Además de la unidad principal (1), el paquete contiene
los accesorios indicados a continuación.
○ Caja plástica .............................................................. 1
○ Asidero lateral ............................................................. 1
○ Calibre de profundidad ............................................... 1
○ Soporte del portabrocas (sólo DH28PMY) ................. 1
Los accesorios estándar están sujetos a cambio sin previo
aviso.
APLICACIÓN
Función de rotación y martilleo
○ Taladrado de orifi cios de anclaje
○ Taladrado de orifi cios en hormigón
○ Taladrado de orifi cios en baldosa
Función de sólo rotación
○ Taladrado en acero o madera
(con accesorios opcionales)
○ Apriete de tornillos de máquinas, tornillos para madera
(con accesorios opcionales)
Función de sólo martilleo
(DH24PH, DH26PC, DH28PCY, DH28PMY)
○ Cincelado ligero de hormigón, excavación de ranura y
ribeteado.
ESPECIFICACIONES
Las especifi caciones de esta máquina aparecen indicadas
en la tabla de la página 90.
NOTA
Debido al programa continuo de investigación y
desarrollo de HiKOKI estas especifi caciones están
sujetas a cambio sin previo aviso.
MONTAJE Y FUNCIONAMIENTO
Acción Figura Página
Inserción de herramientas de
taladrado SDS-plus
1
91
Extracción de herramientas de
taladrado SDS-plus
2
91
Selección de dirección de rotación 3
91
Selección del modo de
funcionamiento
4
91
Ajuste de la profundidad de
taladrado
5
91
Cambio de la posición del cincel 6
91
Inserción del portabrocas de
liberación rápida (DH28PMY)
7
92
Extracción del portabrocas de
liberación rápida (DH28PMY)*
1
8
92
Inserción de herramientas para
aplicaciones de vástago redondo
(DH28PMY)
9
92
Activando y desactivando y
confi guración de la velocidad
10
92
Bloquear el interruptor de
activación / desactivación
11
92
Liberar el interruptor de activación
/ desactivación
12
92
Selección de los accesorios*
2
–
93, 94
*1 Si es difícil sacar el portabrocas o el soporte de la broca,
alinee la palanca de cambio con la marca
y gire el
bloqueo.
*2 Para información detallada concerniente a cada
herramienta, póngase en contacto con un Centro de
servicio autorizado de HiKOKI.
0000Book_DH24PG.indb 240000Book_DH24PG.indb 24 2018/08/10 14:59:072018/08/10 14:59:07
