19
Français

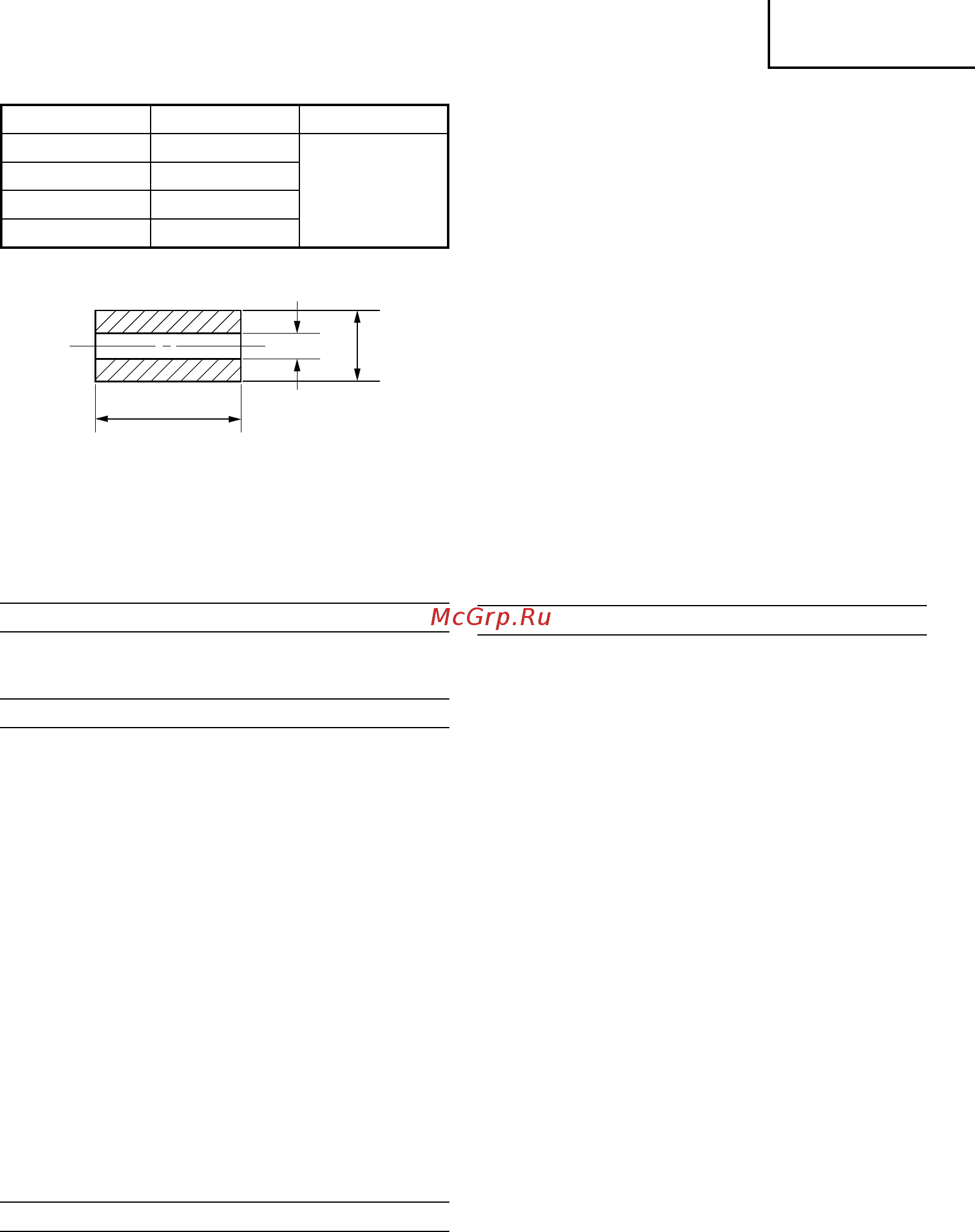

ABC
16,5 mm 18 mm
4,5 mm
18,5 mm 20 mm
25,5 mm 27 mm
28,5 mm 30 mm
(2) Douille-mandrin (8 × 6)
20 mm
6
mm
8 mm
(3) Mandrin à pince (8 mm)
(4) Mandrin à pince (1/4")
(5) Ensemble de récupérateur à poussière (Fig. 15)
(6) Bouton de réglage de précision (Fig. 15)
(7) Pièce de guidage droite (Fig. 16)
Les accessoires à option sont sujets à changement sans
préavis.
APPLICATIONS
○ Tous travaux sur bois à l’accent mis sur la formation
de rainures et de chanfreins.
AVANT LA MISE EN MARCHE
1. Source de puissance
S’assurer que la source de puissance à utiliser
correspond à la puissance indiquée sur la plaque
signalétique du produit.
2. Interrupteur de puissance
S’assurer que l’interrupteur de puissance est en position
ARRET. Si la fi che est branchée alors que l’interrupteur
est sur MARCHE, l’outil démarre immédiatement et
peut provoquer un grave accident.
3. Fil de rallonge
Lorsque la zone de travail est éloignée de la source de
puissance, utiliser un fi l de rallonge d’une épaisseur
suffi sante et d’une capacité nominale suffi sante. Le fi l de
rallonge doit être aussi court que possible.
4. Réglage de l’angle de fi xation de la poignée
Comme indiqué sur la Fig. 1, l’angle de fi xation de la
poignée peut être réglé selon trois niveaux. Utilisez un
tournevis cruciforme pour desserrer la vis mécanique
fi xée à la poignée, réglez la poignée sur la position
souhaitée et resserrez la vis mécanique.
5. Dispositif diff érentiel à courant résiduel (DDR)
Il est recommandé d’utiliser un DDR dont le courant
résiduel nominal ne dépasse pas 30 mA en tout temps.
INSTALLATION ET RETRAIT DES COUTEAUX
AVERTISSEMENT
Veillez à éteindre et débrancher la prise du réceptacle
pour éviter de sérieux problèmes.
1. Installation des couteaux
(1) Nettoyez et insérez la tige du couteau dans le mandrin à
pince jusqu’à ce que la tige touche le fond, puis tirez-la
d’environ 2 mm.
(2) Une fois le couteau inséré et en appuyant sur la broche
d’arrêt tout en tenant l’axe de l’armature, utilisez la
clé de 23 mm pour resserrer le mandrin à pince dans
le sens des aiguilles d’une montre (vue de sous la
défonceuse). (Fig. 2)
ATTENTION
○ Vérifi er que le mandrin à pince est serré après avoir
inséré un couteau. Si tel n’est pas le cas, le mandrin à
pince peut être endommagé.
○ Vérifi ez que la broche d’arrêt n’est pas insérée dans
l’axe de l’armature après avoir serré le mandrin à pince.
Si tel est le cas, le mandrin à pince, la broche d’arrêt et
l’axe de l’armature peuvent être endommagés.
(3) En cas d’utilisation d’un couteau d’un diamètre de tige
de 8 mm ou 1/4", remplacez le mandrin à pince équipé
par celui destiné aux couteaux d’un diamètre de tige de
8 mm ou 1/4", fourni comme accessoires en option.
2. Retrait des couteaux
Lors du retrait d’un couteau, inverser l’ordre
d’installation.
ATTENTION
Vérifi ez que la broche d’arrêt n’est pas insérée dans
l’axe de l’armature après avoir serré le mandrin à pince.
Si tel est le cas, le mandrin à pince, la broche d’arrêt et
l’axe de l’armature peuvent être endommagés.
COMMENT UTILISER LA DEFONCEUSE
1. Réglage de la profondeur de coupe. (Fig. 3)
(1) Utiliser la colonne d’arrêt pour régler la profondeur de
la coupe.
1 Placez l’outil sur une surface boisée plate.
2 Tournez le bloc d’arrêt de façon à ce que la section à
laquelle la vis de réglage de la profondeur de coupe
sur le bloc d’arrêt n’est pas attachée vienne se situer
en dessous de la colonne d’arrêt. Desserrez le bouton
papillon en laissant la colonne d’arrêt être en contact
avec le bloc d’arrêt.
3 Desserrez le levier de blocage et appuyez sur le corps
de l’outil jusqu’à ce que le couteau touche la surface
plate. Resserrez le levier d’arrêt à ce moment là.
(Fig. 4)
4 Serrez le boulon papillon. Alignez l’indicateur de
profondeur avec la graduation “0” de l’échelle.
5 Desserrez le bouton papillon et élevez-le jusqu’à ce que
l’indicateur soit aligné avec la graduation représentant
la profondeur de coupe souhaitée. Resserrez le bouton
papillon.
6 Desserrez le levier d’arrêt et appuyez sur le corps de
l’outil jusqu’au bloc d’arrêt pour obtenir la profondeur de
coupe souhaitée.
(2) Comme montré dans la Fig. 5 (a), le fait de desserrer les
deux écrous de la tige fi letée et de les déplacer vers le
bas permet le déplacement vers le bas de l’extrémité du
couteau lorsque le levier de verrouillage est desserré.
Ceci est utile lorsque l’on déplace la mortaiseuse pour
aligner le couteau avec la position de coupe. Comme
montré dans la Fig. 5 (b), serrer les écrous supérieurs
et inférieurs pour une profondeur de coupe stable.
(3) Lorsque l’on n’utilise pas l’échelle pour régler la
profondeur de coupe, pousser la colonne de butée vers
le haut de façon à ce qu’elle ne gêne pas.
