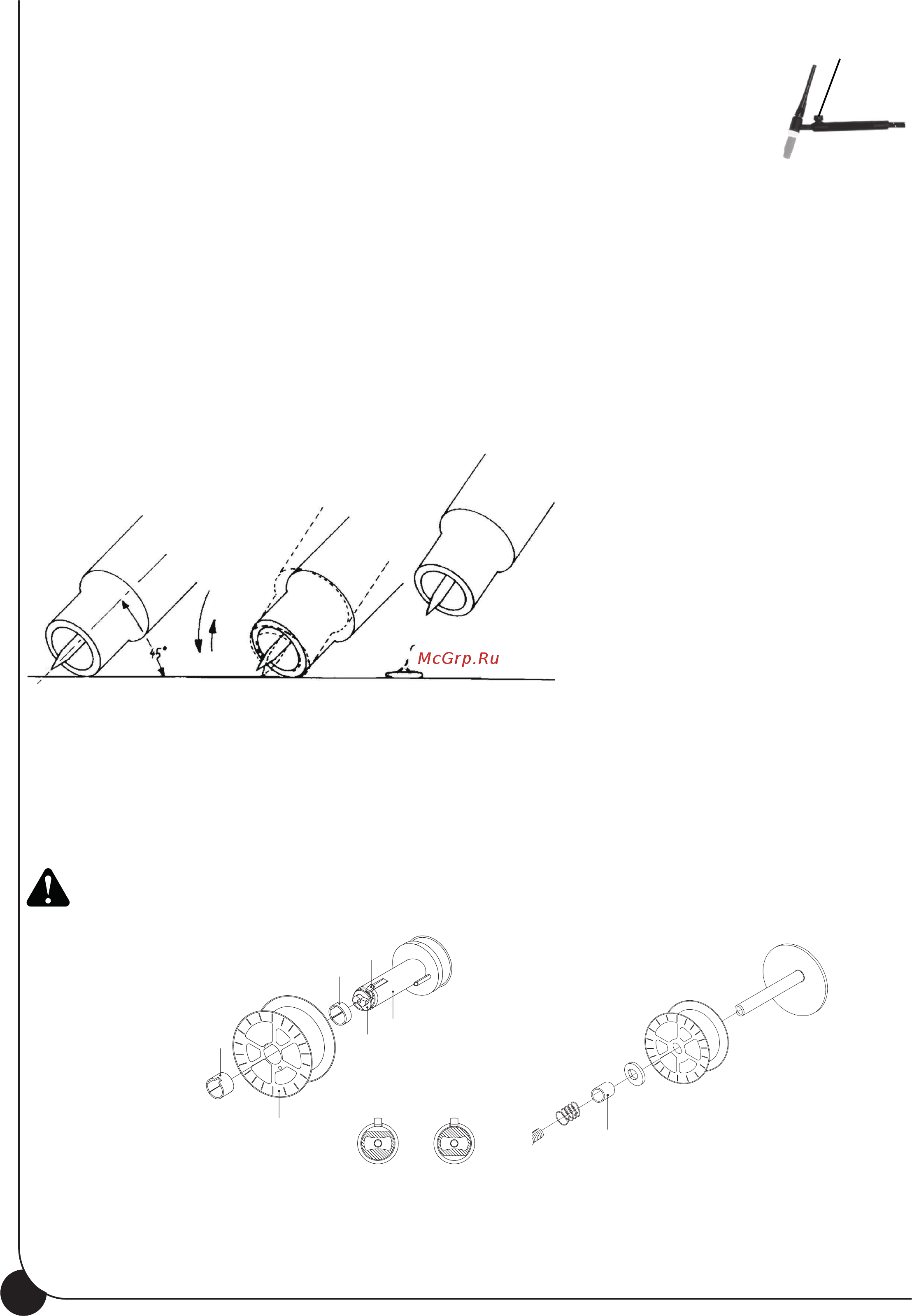

Figura 4
Aprite il pannelo laterale del vano bobina. Svitate il dado (A) dell’aspo ruotandolo fino alla po-
sizione 1 (tamburo del freno). Nel caso stiate sostituendo la bobina, sfilate il rocchetto vuoto
premendo il piolino a scatto (D).(Fig.4)
Rimuovete l’involucro che avvolge la bobina e collocatela sull’aspo. Riavvitate infine il dado (A)
ruotandolo di 180° (posizione 2).
Figura 3
F
E
C
A
D
B
1
2
G
NOTA:
a) La lunghezza dell’arco varia generale-
mente da 3 a 6mm a seconda del tipo di
giunto, tipo e spessore di materiale, ecc..
b) La torcia deve avanzare nella direzione
della saldatura, senza movimenti laterali,
mantenendo un angolo di 45° con il pezzo
da saldare.
5.4 COLLEGAMENTO PER LA SALDATURA MIG/MAG
5.4.1 COLLEGAMENTO TORCIA
Collegare la torcia MIG nell’attacco (8) del generatore, facendo attenzione a non rovinare i con-
tatti, quindi avvitate la ghiera di bloccaggio della torcia.
5.4.2 CARICAMENTO FILO
Assicuratevi che la macchina sia scollegata dalla presa. Rimuovete l’ugello e la
punta guidafilo prima di iniziare le operazioni seguenti.
5.3 COLLEGAMENTO E PREPARAZIONE PER SALDATURA TIG
Collegare il cavo della pinza di massa alla presa positiva (10) del generatore.
Collegare l’attacco torcia Tig alla presa negativa del generatore.
Collegare separatamente il connettore del tubo gas della torcia alla bom-
bola del gas.
Accendete l’inverter.
Con il pulsante di Selezione Funzione (1) selezionare il funzionamento TIG.
Il flusso del gas è controllato manualmente tramite la manopola sull’impu-
gnatura della torcia. Utilizzate solo gas inerte (Argon).
5.3.1 SALDATURA A TIG CON PARTENZA A STRISCIO
Assicuratevi che l’elettrodo sporga dall’ugello almeno 4-5mm, assicuratevi anche che la sua pun-
ta sia a circa 40°-60° dal pezzo.
Impostate la corrente di saldatura mediante il potenziometro sul frontale della macchina (4) con-
siderando lo spessore del materiale da saldare ed il diametro dell’elettrodo tungsteno da usare.
Aprite la valvola del gas sull’impugnatura della torcia, lasciando fuoriuscire il gas dall’ugello.
Coprite la vostra faccia con la maschera di protezione, portate la torcia a 3-4mm dal pezzo e ad un
angolo di circa 45°, in modo che l’ugello ceramico tocchi la superficie del pezzo (Fig. 3). Sfregate la
punta dell’elettrodo finchè l’arco si sviluppa, allontanatevi subito e mantenete una distanza di circa
3-4mm procedendo a saldare. Per terminare la saldatura sollevate la torcia dal pezzo da saldare.
RICORDATEVI di chiudere la valvola del gas quando avete terminato di saldare.
MANOPOLA REGOLAZIONE
FLUSSO GAS
Figura 2
-ITALIANO-
