La vostra saldatrice offre tre possibilità di saldatura in un unico generatore selezionabili direttamente
tramite i comandi della scheda controllo posti sul frontale della macchina:
Saldatura ad elettrodo - Stick
Possono essere saldati elettrodi rutili e basici fino ad un diametro di 4mm. La corrente di saldatura viene
regolata tramite il potenziometro sul frontale della macchina.
Saldatura TIG
Si può saldare a TIG utilizzando una torcia con valvola del gas sull’impugnatura. L’arco si accende per
contatto (scratch). La valvola del gas deve essere aperta manualmente prima della saldatura e chiusa
al termine. La corrente di saldatura viene regolata tramite il potenziometro sul frontale della macchina.
Saldatura MIG (GMAW e FCAW) a Gas e senza Gas
La saldatrice offre la possibilità di lavorare in manuale consentendo all’operatore di regolare da sè la
velocità di alimentazione del filo e la tensione di saldatura e in sinergia offrendo la possibilità che il
generatore imposti la corrente ottimale in base al diametro del filo selezionato e al tipo di gas.
Anche in caso di saldatura in sinergia viene lasciata la possibilità al saldatore di intervenire regolando
ulteriormente la velocità di alimentazione del filo tramite il potenziometro sul frontale, lo sbilanciamento
consentito è del ±40%.

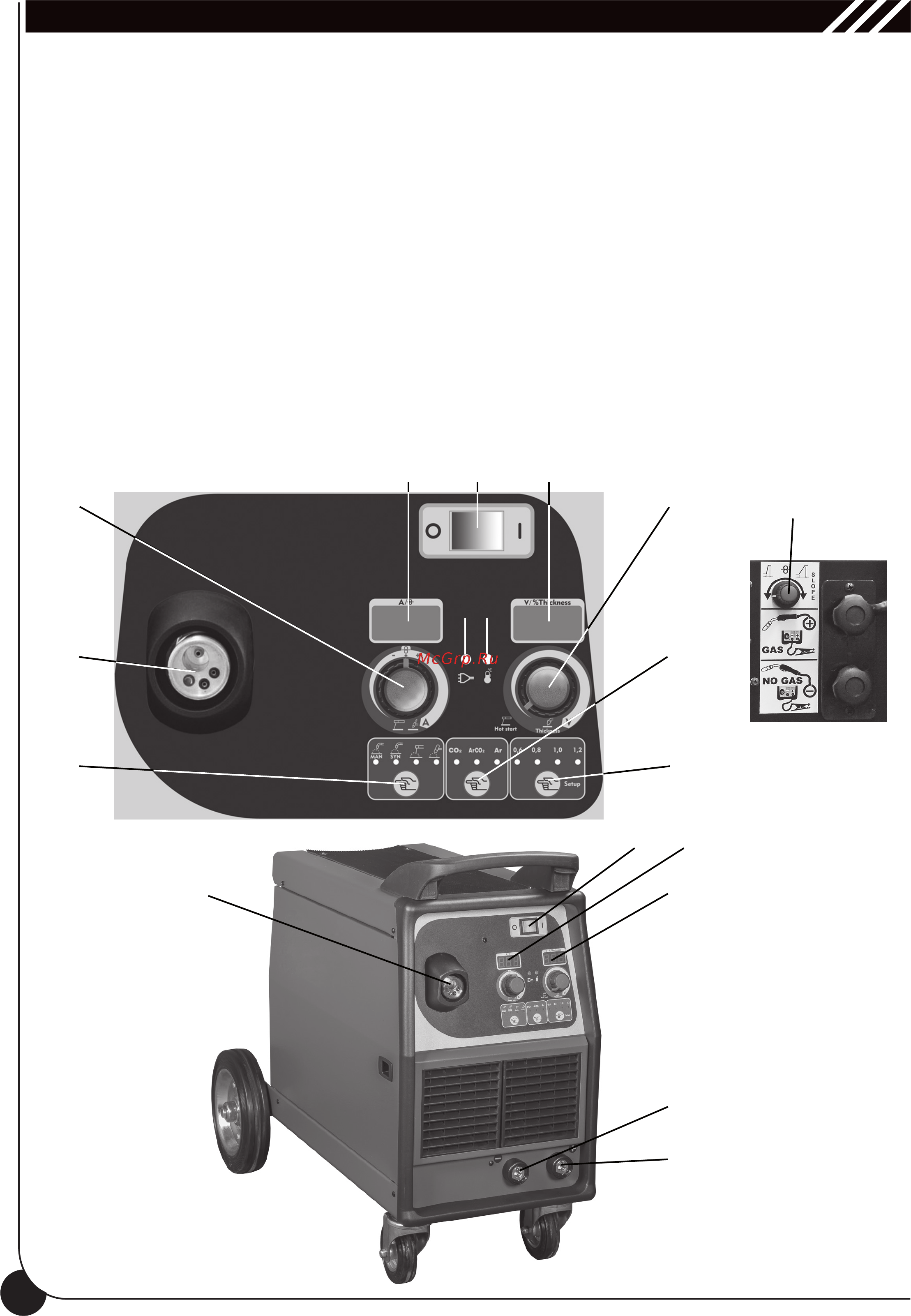

Figura 1
4
1
5
2
3
14
4a 5a
8
12
8
4a
5a
12
6 7
9
10
4.0 LA VOSTRA SALDATRICE
-ITALIANO-
98
-ITALIANO-
