-ESPAÑOL-
4948
-ESPAÑOL-
5.4.5 CONEXIÓN BOMBONA DEL GAS Y REDUCTOR
ATENCIÓN: Las bombonas se encuentran bajo presión. Hay que manipularlas con
cautela.La manipulación o el uso impropio de las bombonas que contienen gases
comprimidos pueden ser causa de lesiones graves. No hacer caer, no volcar o expo-
ner a un calor excesivo, a llamas o chispas. No golpearlas contra otras bombonas.
La bombona del gas (que se excluye del suministro) se debe colocar en la parte trasera de la máquina
y fijar con la cadena que se suministra.
Por razones de seguridad y de economía, comprobar que el reductor de presión se encuentre cerrado bien
cuando no se está soldando y durante las operaciones de conexión y de desconexión de la bombona.
• Girar la empuñadura de regulación del reductor hacia la izquierda para asegurar el cierre de la
válvula.
• Atornillar el reductor en la válvula de la bombona y apretar con fuerza.
• Conectar el tubo del gas al reductor de presión fijándolo con la abrazadera que se suministra y
a la conexión en el posterior de la maquina.
• Abrir la válvula de la bombona y regular el flujo del gas aproximadamente de 5 a 15 litros/min
• Apretar el pulsador de la antorcha para asegurar que el gas salga de la antorcha.
5.4.6 SOLDADURA MIG EN MODALIDAD MANUAL (REF. FIGURA 1)
• Con el selector función de soldadura (1) elegir el funcionamento en mig manual. El led de la sol-
dadura de hilo en modalidad manual quedará encendido.
• Tener apretado el botón (2) para alimentar el hilo y hacer la prueba del
gas. La alimentación del hilo, a una velocidad pre-ajustada en fábrica,
empezará en 2 segundos después de la presión del botón.

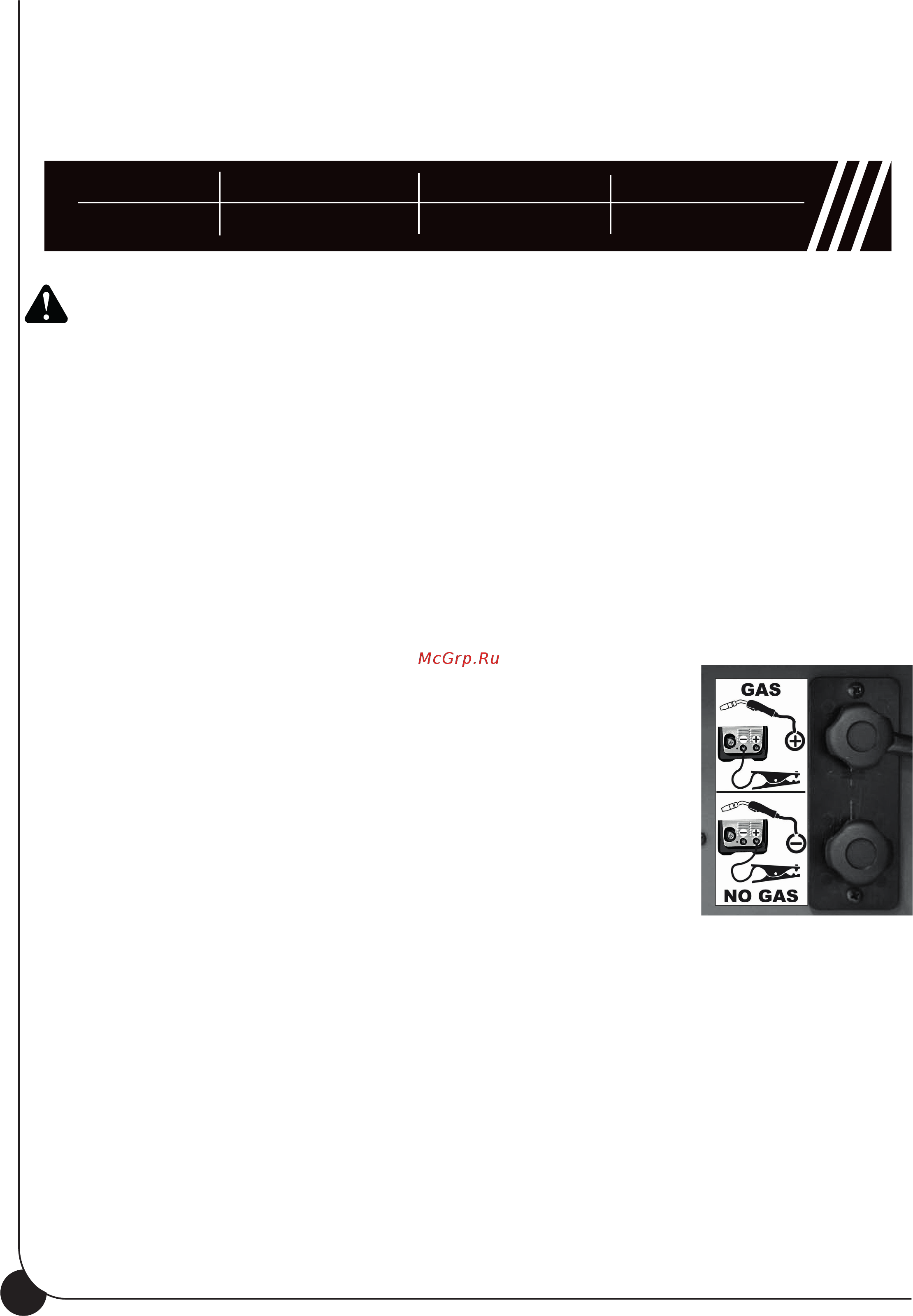

SOLDADURA MIG CON GAS
• Conectar el cable de masa a la toma negativa (9) del generador.
• Conectar el cable de conexión antorcha a la toma positiva de la placa de
cambio tensión colocada en el panel lateral, donde está la bobina de hilo.
SOLDADURA MIG SIN GAS
• Conectar el cable de masa a la toma positiva (10) del generador.
• Conectar el cable de conexión antorcha a la toma negativa de la placa de
cambio tensión colocada en el panel lateral, donde está la bobina de hilo.
• Seleccionar el tipo de gas (3), la velocidad del hilo (4) y la tensión de
soldadura (5)
5.4.7 SOLDADURA MIG EN SINERGIA (RIFERIMENTO FIGURA 1)
• Por medio del Selector (1) elegir la modalidad de soldadura mig en sinergia. El Led correspon-
diente a la soldadura de hilo en modalidad sinérgica quedará encendido.
• Mantener el Selector (2) apretado para cargar el alambre y hacer la prueba del gas. La carga del
alambre empieza después de 2 segundos de la presión del Selector a una velocidad prereglada.a.
• Elegir el diametro del alambre (2) y el tipo de gas (3)
• La velocidad del alambre se ajusta automaticamente;
el operador en todo caso puede intervenir
reglando la velocidad de alimentación del alambre a través del potenciómetro en el frontal, el
desequilibrio permitido es de ±40%.
• Reglar la tensión de soldadura por medio del potenciometro (5). Girando en el sentido orario la
tensión aumenta y entonces el espesor del material que se puede soldar.
• ATENCIÓN: Los espesores mínimos y máximos seleccionables dependen del diámetro del alam-
bre y del gas elegidos. Consulte la tabla de ejemplo.
CO2 Fe 0.6 ArCo2 Fe 0.6 Ar Al 0.8
Fe 0.8 Fe 0.8 Al 1.0
Fe 1.0 Fe 1.0
Figura 7
5.4.4
ELECCIÓN DE LA VAINA GUÍA-ALAMBRE
• Las vainas guía-alambre se dividen fundamentalmente en dos tipos: vainas de acero y vainas de
teflón.
• Las vainas de acero pueden ser revestidas y no revestidas.
• Las vainas revestidas se utilizan en las antorchas con refrigeración con gas.
• Las vainas no revestidas se utilizan en las antorchas con refrigeración con agua.
• Las vainas de teflón son especialmente aptas para la soldadura del aluminio, ya que ofrecen la
mayor facilidad para el avance del alambre.
Color AZUL ROJA AMARILLA
Espesor Ø 0,6-0,9 Ø 1,0-1,2 Ø 1,2-1,6
