13
•

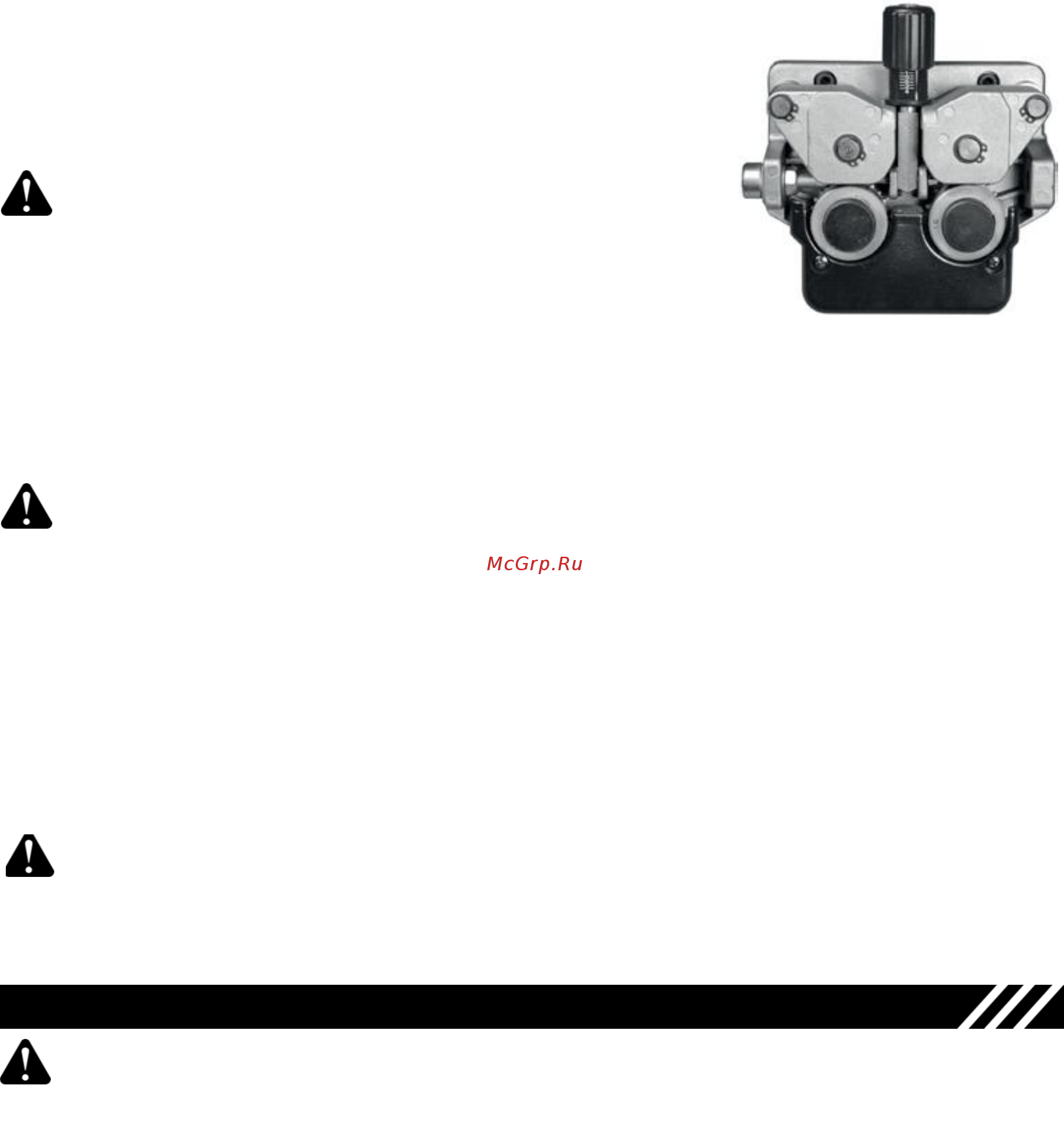

Когда проволока будет извлечена, зафиксируйте ее
с помощью плоскогубцев, чтобы она не слетала с A
катушки. Перед вставкой проволоки во входящий канал (С) при
необходимости выпрямите проволоку. Вставьте проволоку
во входящий канал (С) и канавки на подающих роликах (D) B B
ПРЕДУПРЕЖДЕНИЕ: держите горелку расправленной. С
При пропускании новой проволоки через направляющий
канал убедитесь, что проволока движется легко без углов и D D
заусенцев и что как минимум 2 см на конце проволоки
являются прямыми. В противном случае направляющий
канал может быть поврежден.
•
Опустите прижимные ролики (В) на проволоку и затяните гайку (А). Затягивайте осторожно.
Слишком сильно затянутая гайка может быть причиной повреждения мотора. При слабо затянутой
гайке ролики не смогут обеспечивать корректную подачу проволоки.
ПРЕДУПРЕЖДЕНИЕ: При смене используемого диаметра проволоки или замене подающих
роликов убедитесь, что для проволоки выбран правильный диаметр канавки ролика, которая
ближе к аппарату. Проволока подается посредством внутренней канавки. Подающие ролики
промаркированы сбоку ближе к канавке, которая соответствует данной маркировке.
•
Закройте боковую панель.
•
Подключите кабель питания в электросеть. Включите аппарат. Нажмите кнопку на горелке.
Проволока должна пройти через подающий канал и выйти из горелки, после чего отпустите кнопку.
Важно: После трехсекундного нажатия на кнопку горелки скорость подачи проволоки
увеличивается для быстрого прохождения проволоки и выхода из горелки. Подача газа
прекращается.
•
Выключите аппарат.
•
Установите на горелку наконечник и сопло.
Не держите горелку близко от вашего лица, когда протягиваете проволоку через
направляющий канал, так как есть риск пораниться выходящей из горелки проволокой. Не
держите ваши пальцы близко к работающему механизму подачи проволоки, так как он может
сильно их повредить. Периодически проверяйте состояние роликов. Меняйте их по мере износа
для обеспечения правильной работы подающего механизма.
ПОДКЛЮЧЕНИЕ ГАЗОВОГО БАЛЛОНА И РЕДУКТОРА
ПРЕДУПРЕЖДЕНИЕ: Газовые баллоны находятся под большим давлением. Необходимо
обращаться с ними очень осторожно. Неправильное обращение с баллонами может стать
причиной серьезных несчастных случаев. Запрещается бросать баллоны, стучать по ним,
подвергать воздействию высоких температур, искр и пламени, допускать столкновения с
другими баллонами.
Баллон должен быть установлен сзади аппарата и надежно закреплен с помощью цепи.
Для безопасности и экономии убедитесь, что редуктор перекрыт, когда сварка не производится и когда
производится замена или заполнение баллона.
•
Поверните ручку регулятора против часовой стрелки, чтобы убедиться, что клапан закрыт.
•
Накрутите редуктор на газовый баллон и хорошо затяните.
•
Присоедините газовый шланг к редуктору и зафиксируйте с помощью накидной гайки.
•
Откройте подачу газа на цилиндре. Затем установите на редукторе расход газа приблизительно 5-
15 л/мин. Для сварки в импульсном режиме рекомендуется устанавливать расход газа 13-14 л/мин
•
С помощью кнопки на горелке проверьте подачу газа.
