![Helvi Maxitech 355C [35/39] Внимание длина нового направляющего канала должна быть такой же как и у демонтированного направляющего канала из шланг пакета горелки](/img/pdf.png)
Helvi Maxitech 355C [35/39] Внимание длина нового направляющего канала должна быть такой же как и у демонтированного направляющего канала из шланг пакета горелки
![Helvi Maxitech 355C [35/39] Внимание длина нового направляющего канала должна быть такой же как и у демонтированного направляющего канала из шланг пакета горелки](/views2/1471991/page35/bg23.png)
28
GRAFITE

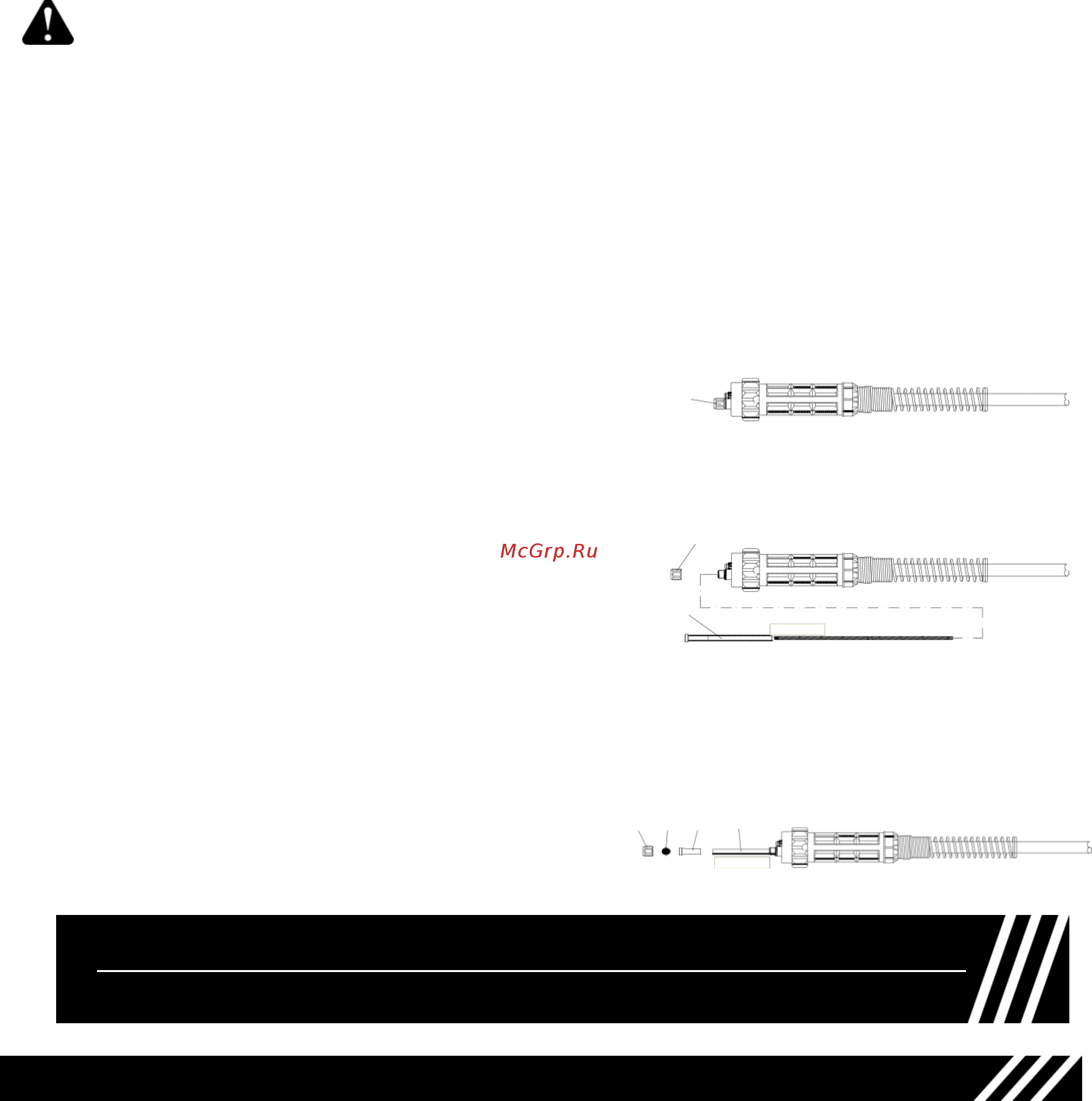

Внимание: длина нового направляющего канала должна быть такой же, как и у
демонтированного направляющего канала из шланг-пакета горелки.
Есть два типа направляющих каналов: для стальной проволоки и тефлоновые/графитовые
направляющие каналы.
Направляющие каналы для стальной проволоки могут быть с покрытием и без. Каналы с
покрытием используются в горелках с воздушным охлаждением, каналы без покрытия
используются в водоохлаждаемых горелках.
Тефлоновые/графитовые направляющие каналы используются при сварке алюминия, так как они
более ровно подают алюминиевую проволоку. Для импульсной сварки алюминия направляющий
канал должен иметь медный или латунный вход для лучшего электрического контакта с
проволокой.
ПОДКЛЮЧЕНИЕ ГОРЕЛКИ
•
Подключите горелку к разъему на передней панели
сварочного аппарата, стараясь действовать
аккуратно, чтобы не повредить контакты, и
зафиксируйте подключение поворотом резьбового
соединения на разъеме. 1
УСТАНОВКА КАТУШКИ С ПРОВОЛОКОЙ
Убедитесь, что электропитание выключено и
подача газа перекрыта. Снимите сопло и
контактный наконечник с горелки.
2
•
Откройте боковую панель.
•
Ослабьте гайку на держателе катушки, извлеките ее
нажатием на защелку.
•
Снимите пластиковую заглушку с катушки
steel
и установите ее на держатель катушки.
1 4 3 2
graphite
Figure 24
Цвет
СИНИЙ
КРАСНЫЙ
ЖЕЛТЫЙ
Диаметр
Ø 0,6-0,9
Ø 1,0-1,2
Ø 1,2-1,6
СВАРКА АЛЮМИНИЯ
Сварочный аппарат готов к сварке алюминия с такими же настройками. как и для черной стали, за
исключением следующих моментов:
•
Защитный газ должен быть 100% Аргон.
•
Убедитесь, что ваша горелка укомплектована для сварки алюминия:
1.
Длина рукава горелки не должна превышать 3 метров (рекомендуемая длина).
2.
Установлен тефлоновый или графитовый направляющий канал с медным или латунным входом
(описано в параграфе Замена направляющего канала).
3.
Установите подающие ролики для алюминия.
4.
Используйте подходящие для алюминия контактные наконечники с подходящим диаметром для
используемой сварочной проволоки. Для эффективной работы и для исключения проблем с подачей
проволоки рекомендуется установить газовый диффузор, контактный наконечник с 8 мм резьбой и
сопло. Для достижения лучших результатов при сварке алюминия рекомендуется производить сварку
в импульсном режиме.
