Helvi Maxitech 355C [7/39] Входной кабель
![Helvi Maxitech 355C Pulse/Double Pulse R.A. [7/39] Входной кабель](/views2/1471991/page7/bg7.png)
7

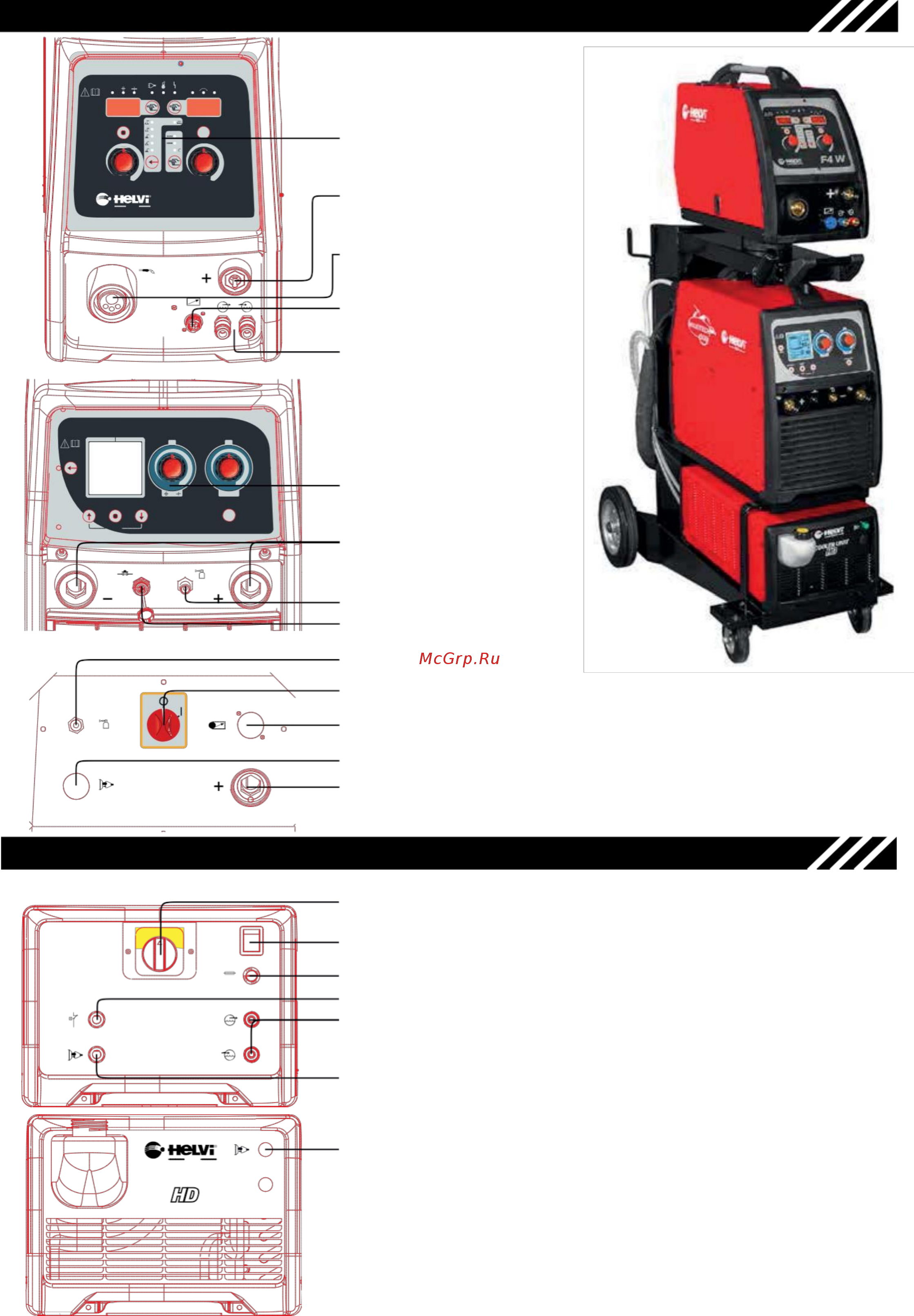

ПАНЕЛЬ УПРАВЛЕНИЯ
T H I C KN E S S
I2
V2 P.
-
+
Setup/Material
ST IC K G O U GI N G
TIG
MA N
2T
WORKING POI NT
SAVE &
RECALL
1
Панель управления устройства
для подачи проволоки
SY N
4T
TE CH
PULSE SPOT
F4W
2
Разъем 50мм2
3
Разъем для подключения
горелки
4
12-пиновый разъем (опция)
5
Разъемы для водяного
охлаждения
1 2
1 2
MODE
/A /
V/PARAM.
6
Панель управления
источника
MATERIAL S
7
Разъем 50мм2
8
Подключение газа
9
3-пиновый разъем TIG горелки
10
Подключение газа
11
On/Off выключатель
12
10-контактный разъем (для соединительного кабеля)
13
Входной кабель
14
50mm2 разъем (для соединительного кабеля
)
Блок
водяного
охлаждения
HD
15
Переключатель напряжения
400
230
440
ON
OFF
FUSE
16
On/Off выключатель
17
Плавкий предохранитель
18
Переключатель давления
19 Подключение воды
20 Входной кабель
TECH
COOLER UNIT
21 Индикатор включения
