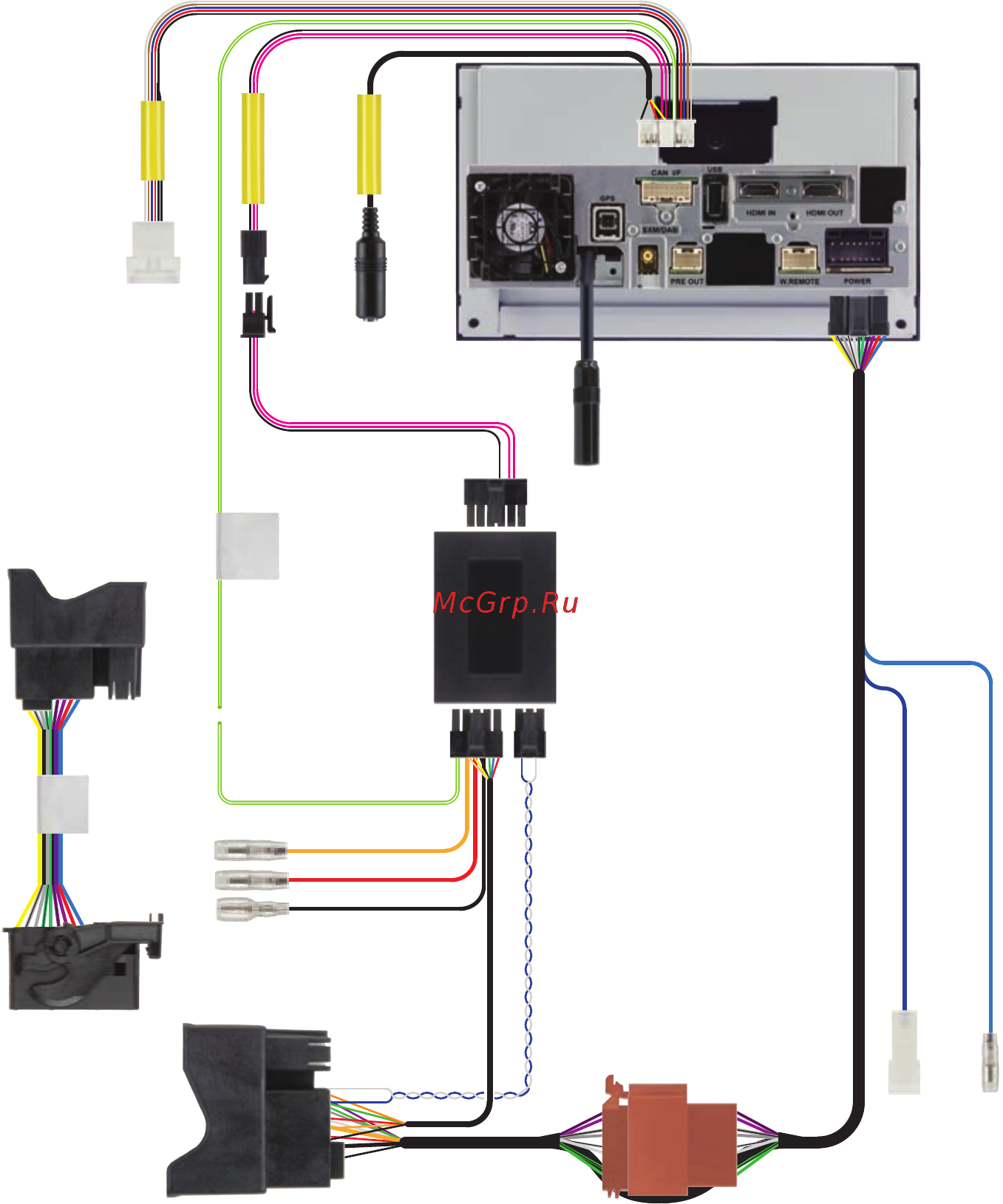

Alpine APF-X300VW [2/4] Connections anschlüsse raccordements conexiones collegamenti
![Alpine APF-X300VW [2/4] Connections anschlüsse raccordements conexiones collegamenti](/views2/1473149/page2/bg2.png)
GND
BATT
ACC
CAN Interface
Antenna Power (12Volt)
REMOTE
AVN Power
Connector
CAN I/F
Connector
UART
Connector
CAN
Connector
DIN Antenna
AVN Unit
(DVD/ TV Tuner)
Quadlock
AUX INPUT
CONNECT2 I/F
CAMERA
SPEED
SENSOR
Connect
MIB-PQ
adapter
RNS/ RCD → 2016
MIB-PQ 2016 →
Connections/ Anschlüsse/ Raccordements/
Conexiones/ Collegamenti
