Alpine APF-V100GM [4/4] Страница4

Подключение

CAN-интерфейс для видео APF-V100GM поставляется как решение «plug-and-play». Не требуется

перерезать какие либо провода или подсоединяться к ним внахлест.

Подсоединение к головному устройству Alpine AV или AVN осуществляется с помощью разъема

прямого подключения камеры. Если подключается камера Alpine, не потребуется изменять

положение DIP-переключателей на стороне разъема интерфейса. При использовании камеры PAL

стороннего производителя потребуется включить режим PAL установкой DIP-переключателя № 2 в

положение ON (вниз).

Для получения более подробной информации, пожалуйста, обратитесь к разделу «Подключение

3: Сброс настроек дисплея на значения по умолчанию. Если настройки дисплея были изменены

таким образом, что больше никакие изменения внести невозможно, установите DIP-

переключатель № 3 в положение On, а затем обратно в Off. Это позволит восстановить заводские

настройки для параметров экрана. Во время этой процедуры фон экрана изменится на красный.

Пока фон экрана красный, никакие настройки недоступны.

4: Не используется.

Меню настройки конфигурации (Configuration Menu)

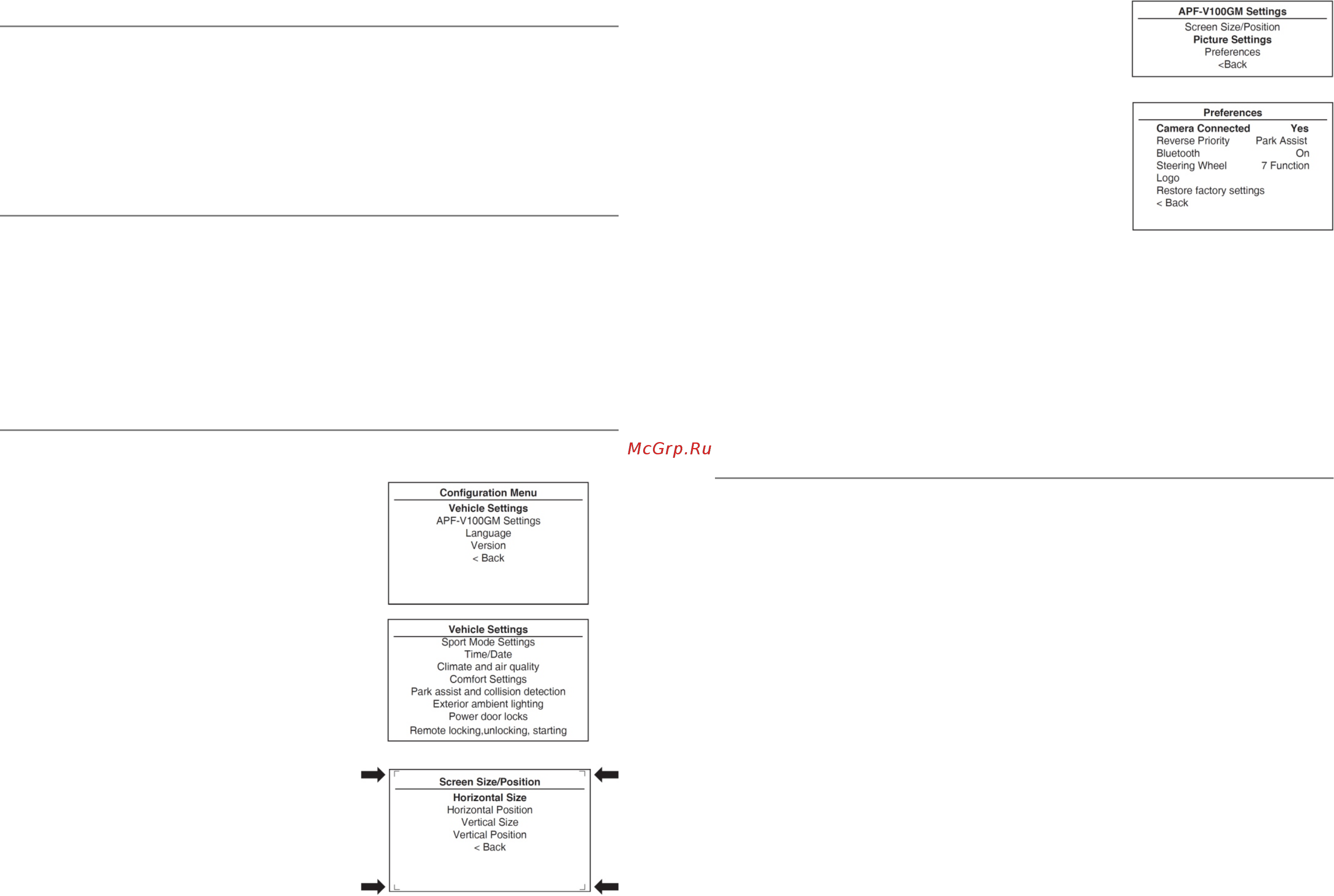

Для получения доступа к меню нажмите и удерживайте кнопку выбора источника сигнала в течение

двух секунд (рис. 2). Откроется меню. Для навигации в меню нажимайте кнопки выбора

композиций.

теперь доступны через головное устройство Alpine. Для

получения подробной информации об этих параметрах

обратитесь к руководству по эксплуатации автомобиля.

APF-V100GM Settings (настройки APF-V100GM)

Screen Size/Position (размер/положение экрана)

Убедитесь, что все четыре угловые метки касаются

углов дисплея Alpine.

Picture Settings (настройки изображения) - Отрегулируйте

яркость, контрастность и насыщенность цвета изображения.

Preferences (предпочтения)

Bluetooth - Выберите On, если устройство Alpine имеет

встроенную функцию Bluetooth. Теперь будут работать кнопки

ответа на вызов/разъединения.

Steering Wheel - В зависимости от автомобиля выберите тип 6

или 7 функций.

Logo* - Выберите логотип, который будет выводиться на

дисплей приборной панели автомобиля, Alpine или логотип

производителя автомобиля.

(* Имейте в виду, что эта опция появляется только для поддерживаемых двух и

четырехстрочных дисплеев. Дисплей навигации не поддерживается.)

Обратитесь к разделу «Настройка видеокамеры» в руководстве по эксплуатации.

На некоторых моделях Alpine в момент появления напряжения на проводе фонарей заднего хода

будет появляться сообщение с предостережением. Раскладка экрана APF-V100GM подготовлена

таким образом, что это сообщение можно переместить в нижнюю часть экрана, не покрывая

никакое его содержимое. Пожалуйста, обратитесь к разделу «Управление видеокамерой» в

инструкции по эксплуатации головного устройства Alpine (регулировка местоположения

сообщения с предупреждением).

6 7
