9-RU

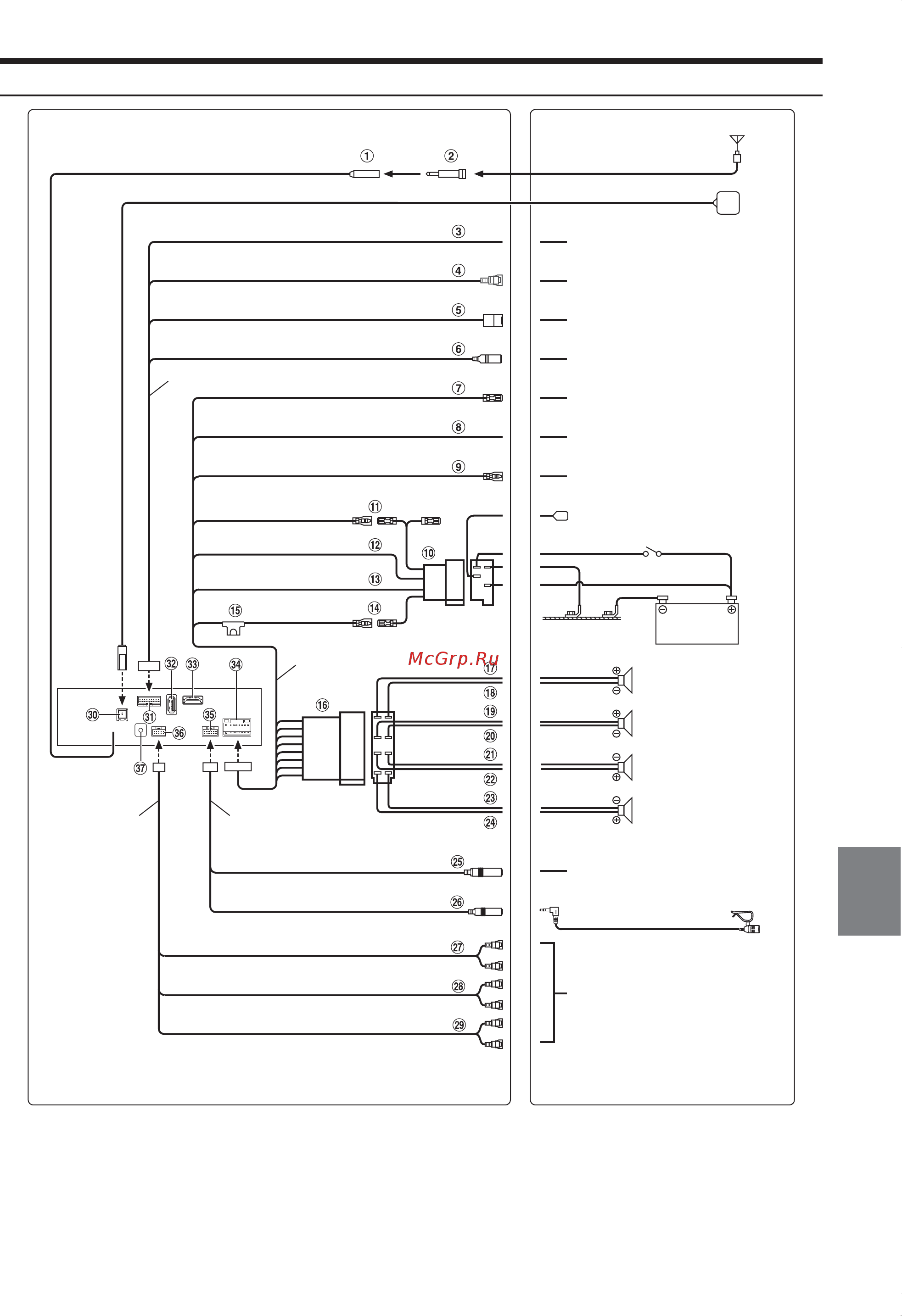

Соединения
SPEED SENSOR
Антенна
(Зеленый/Белый)
CAMERA
CONNECT2 I/F
AUX INPUT
REMO
(Синий/Белый)
REVERSE
(Оранжевый/Белый)
PARKING BRAKE
(Желтый/Синий)
Кабель питания
(Зеленый)
(Зеленый/Черный)
Кабель W.REMOTE
STEERING REMOTE
SUBW
MIC IN
FRONT OUT
REAR OUT
Антенный ISO-разъем
Антенна GPS
(Входит в комплект)
К линии импульса скорости
автомобиля
К RCA камеры заднего вида
К интерфейсному блоку CAN
К устройству вывода AUX
К усилителю или эквалайзеру
К плюсовой клемме сигнального
провода лампочки заднего хода
автомобиля
К сигнальному проводу стояночного
тормоза
К питанию антенны
Тыловой левый
Фронт. левый
Фронт. правый
Тыловой правый
Динамики
К интерфейсу дистанционного
управления на руле
К микрофону (Входит в
комплект)
К входному разъему усилителя при
добавлении внешнего усилителя
ACC
(Красный)
GND
(Черный)
P. A N T
(Синий)
BATT
(Желтый)
Кабель PRE OUT
(Белый)
(Белый/Черный)
(Серый/Черный)
(Серый)
(Фиолетовый/Черный)
(Фиолетовый)
Кабель CAN I/F
Замок зажигания
Батарея
