6-RU

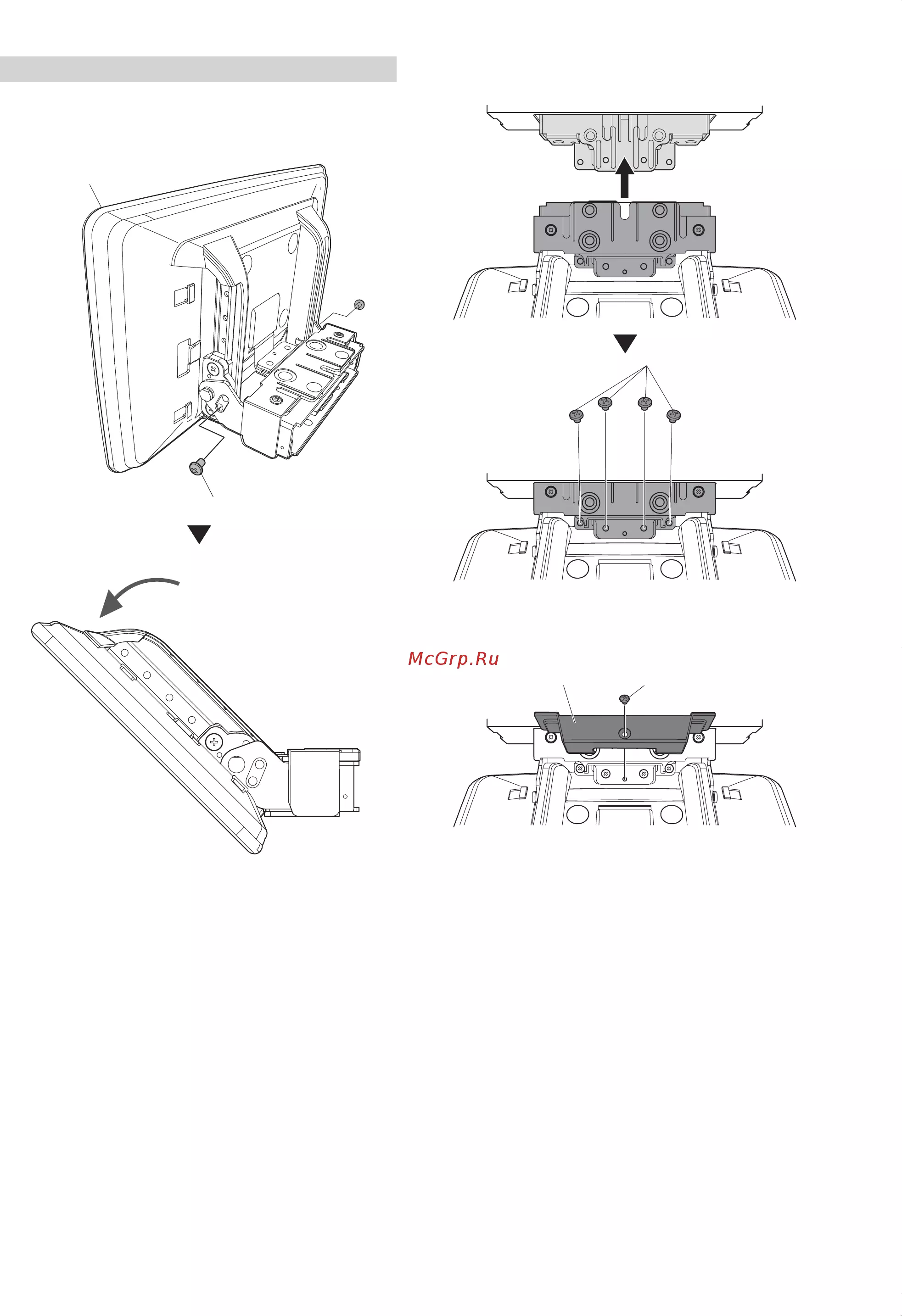

1 Выкрутите 2 винта регулировки угла наклона
монитора (M4×6) с правой и левой сторон монитора
и потяните его верхнюю часть на себя.
• Может возникнуть необходимость заранее выкрутить винты
регулировки вертикального расположения (см. этап 4), чтобы
экран не препятствовал установке ПЛАСТИНЫ ПИТАНИЯ.
2 Закрепите монитор на направляющей главного
устройства с помощью 4 винтов (M4×6).
3 Установите ПЛАСТИНУ ПИТАНИЯ с помощью винта
(M3×4).
• Если вы не установите ПЛАСТИНУ ПИТАНИЯ, монитор не
включится. Обязательно установите ПЛАСТИНУ ПИТАНИЯ.
Установка монитора
Винты регулировки угла наклона (M4×6) (левый и правый)
Монитор
Винты (M4×6) (В комплекте)
ПЛАСТИНА ПИТАНИЯ
(В комплекте)
Винты (M3×4)
(В комплекте)
