4-RU
В зависимости от автомобиля может возникнуть необходимость
при установке отрегулировать горизонтальное размещение
монитора.
Если такая необходимость возникнет, установите направляющую
в заднее положение, прежде чем устанавливать монитор.
[Расположение по умолчанию: переднее]
1 Выкрутите 4 винта с потайной головкой из верхней и
нижней части главного устройства.
2 Нажмите на направляющую, чтобы установить ее в
заднее положение. (Чтобы вернуть направляющую в
переднее положение, потяните за нее.)
3 Надежно закрепите направляющую с помощью 4
винтов, выкрученных на этапе 1.
Устанавливайте внешнюю заглушку, только если монитор
находится в переднем положении.
1 Очистите место для монтажа.
2 Установите монтажную пластину антенны GPS.
3 Установите антенну GPS.
• Не устанавливайте антенну GPS в центральную панель.
- Устанавливайте антенну GPS на плоской поверхности
приборного щитка или задней панели.
- Убедитесь, что антенна GPS не закрыта (перекрыта)
металлическими поверхностями или объектами.

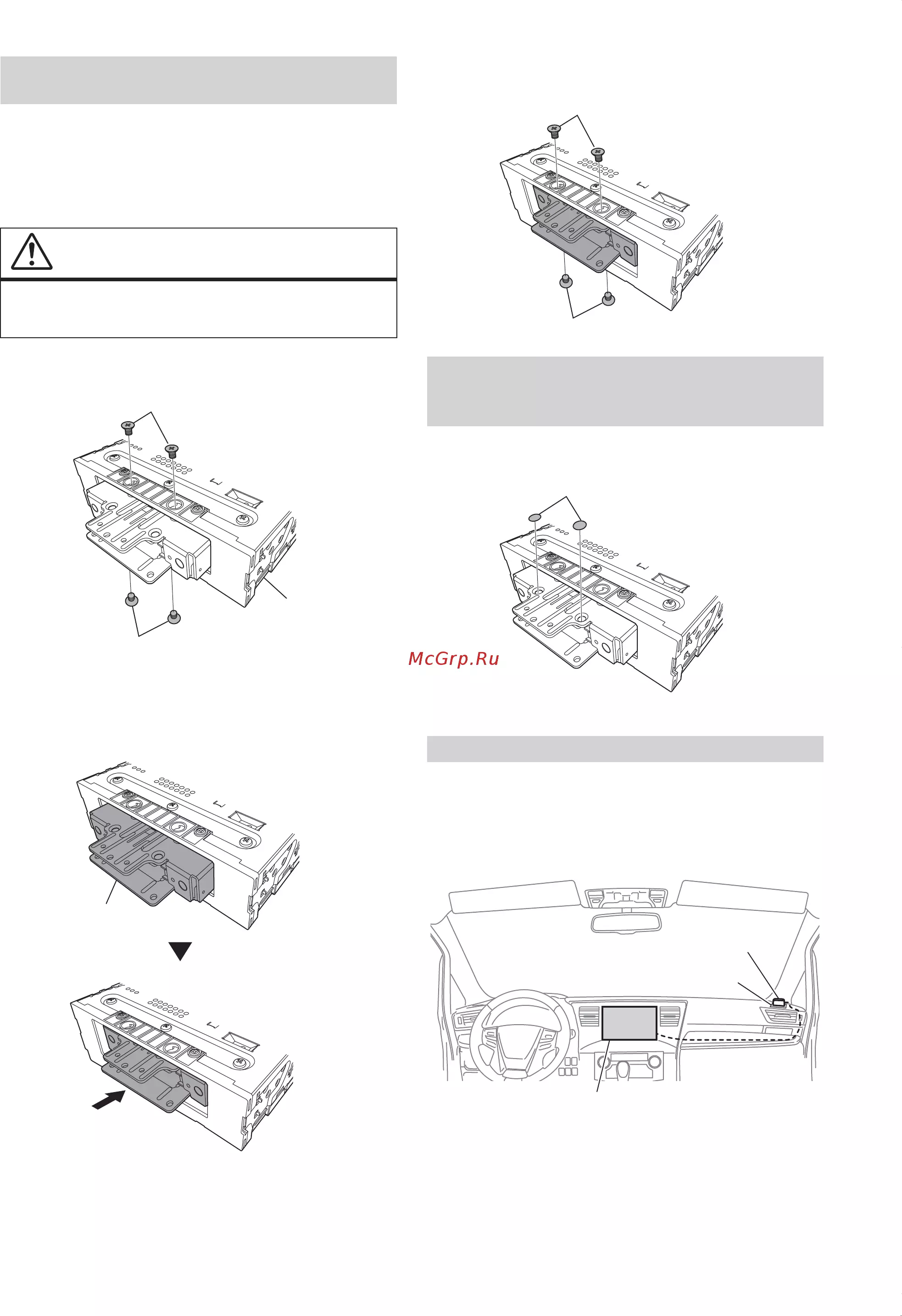

Регулировка горизонтального размещения
монитора (необязательно)
ПРЕДУПРЕЖДЕНИЕ
ДЛЯ АККУРАТНОГО ВЫКРУЧИВАНИЯ ВИНТОВ
ПОНАДОБИТСЯ МАГНИТНАЯ ОТВЕРТКА.
Винт с плоской головкой
Винт с плоской головкой
Главное устройство
Направляющая
Установите внешнюю заглушку (только
если монитор находится в переднем
положении)
Монтаж антенны GPS внутри автомобиля
Винт с плоской головкой
Винт с плоской головкой
Внешняя заглушка
Монтажная пластина антенны
Антенна GPS
