Getting Started

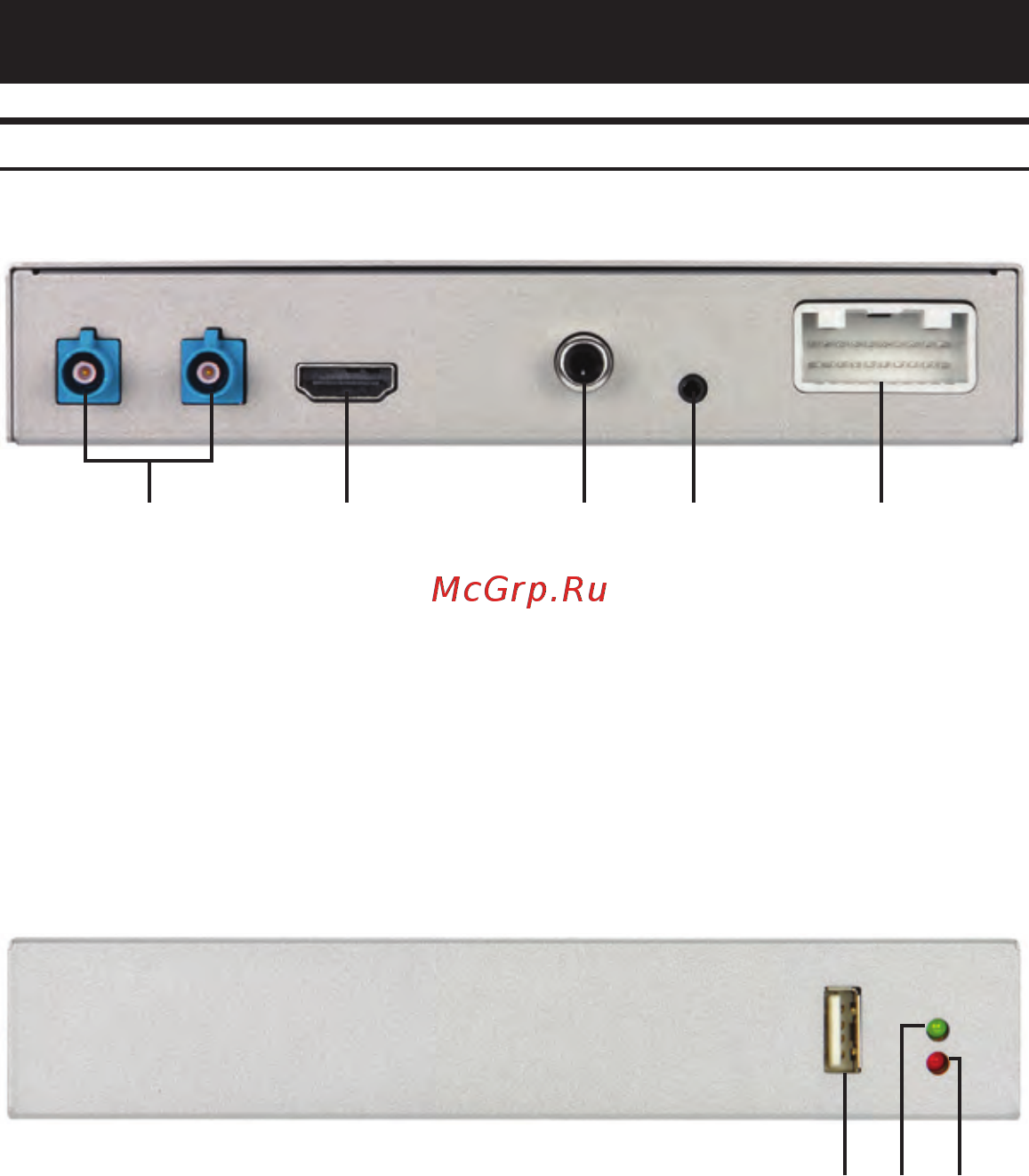

Location of Connectors
Front
① ANTENNA INPUT: Antenna connection port (NOTE: this Antenna Input
port also provides +5VDC output for powering the antenna LNA).
② HDMI OUT: HDMI signal output.
③ SPDIF OUT: SPDIF sound output.
④ REMOTE EYE INPUT: IR Remote input for optional remote eye KRE-500E.
⑤ POWER / AV: Combination of power input, ACC input, Remote input,
CVBS, Video/Audio GND.
Rear
⑥ Service: For connection with USB stick or external hard disk to upgrade the
system software.
⑦ OP: The green “Operating” LED indicates if the system is working or not.
⑧ PWR: The red “Power” LED indicates if the 12VDC power supply has been
successfully applied to the device.
① ② ④ ③⑤
⑥ ⑧ ⑦
