8-EN

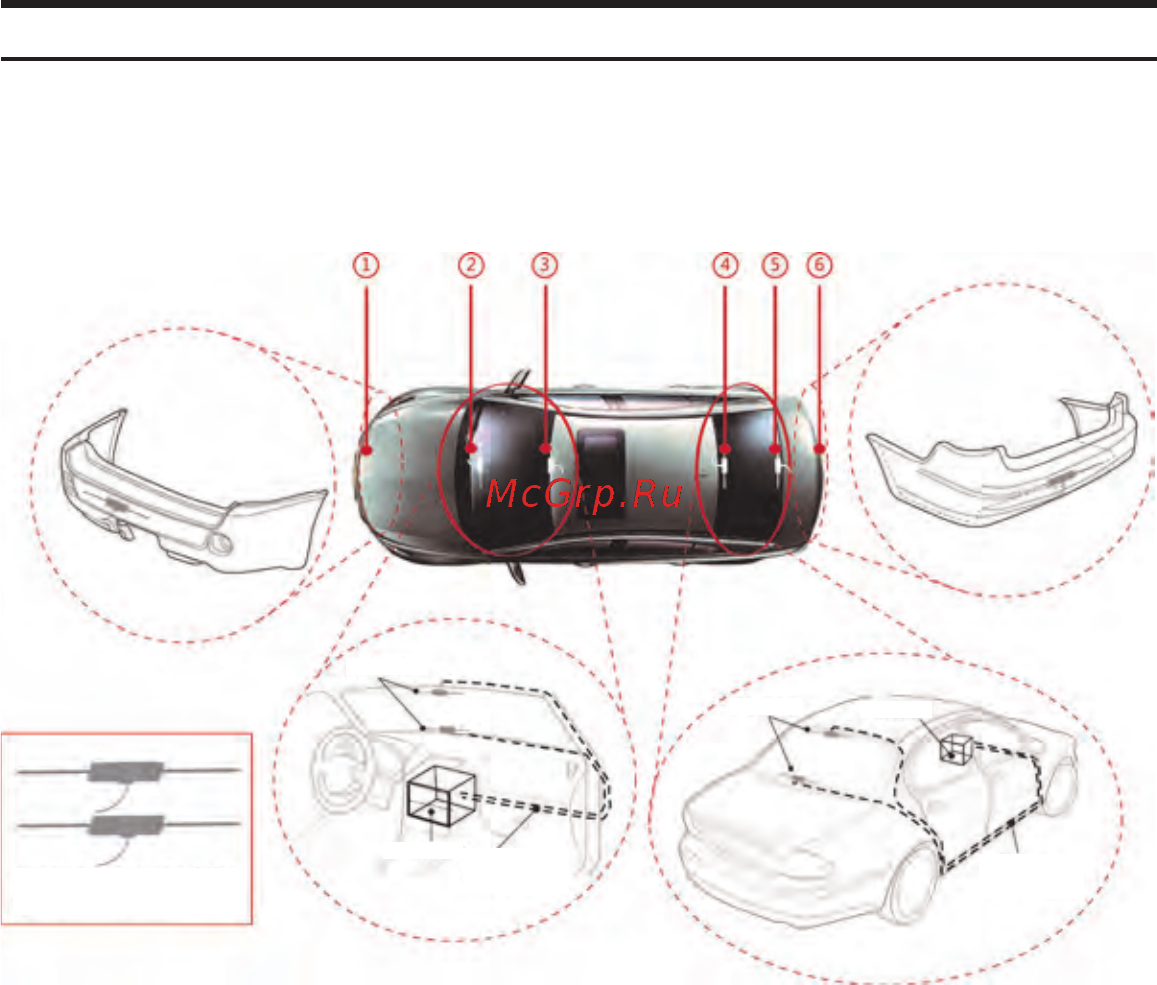

Antenna Cable Routing
Once a suitable position is found, carefully route the antenna cables
to the receiver unit and then connect to the Antenna Inputs on the
TUE-T220DV.
*Note: Antennas should be
placed horizontally.
Antenna
Antenna
Receiver
Receiver
Antenna
input cable
Antenna
input cable
TUE-T220DV_QRG.PDF 8TUE-T220DV_QRG.PDF 8 12.08.2017 09:31:5012.08.2017 09:31:50
