Antenna Position
To optimize the TV reception performance, we recommend that one
antenna is mounted at the front and one at the rear of the vehicle. Please

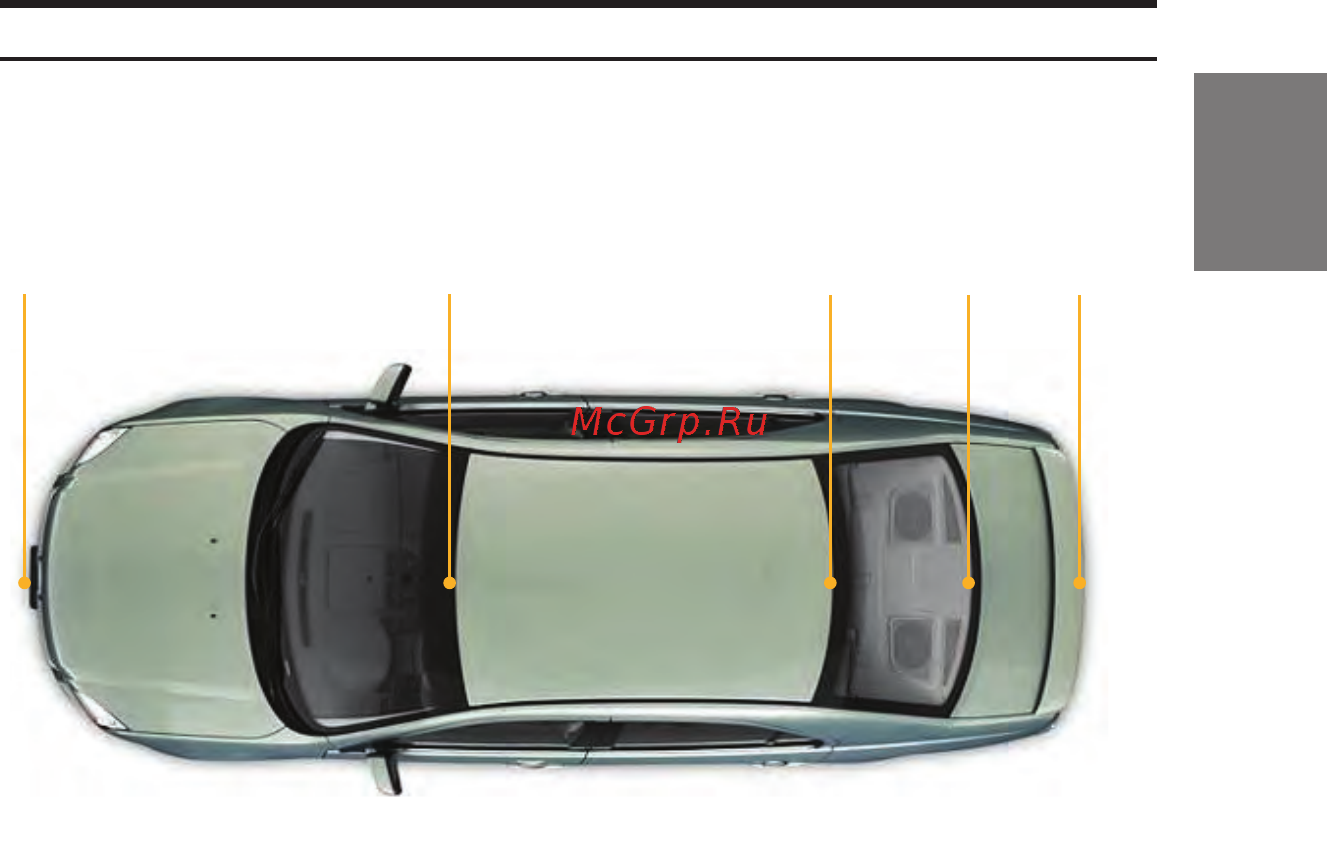

refer to the diagram below for some recommended locations.
①
②
③
④ ⑤
① Behind the Front Bumper. Note: Please make sure the bumper is not
made of metal
② Top of the Front Windscreen, but at least 5cm away from the metal
body of the car
③ Top of the Rear Windscreen, but at least 5cm away from the metal
body of the car
④ Bottom of the Rear Windscreen, at least 5cm away from the metal
body of the car
⑤ Behind the Rear Bumper (note: make sure rear bumper is not made
of metal).
Note:
For position ② - ④, because the windshields of many cars are usually equipped
with lm coating (that contains metal), the actual signal reception may be
degraded, depending on the degree of shielding provided by the coating.
