ALPINE X-A90M/X-A70F/X-A90V 68-33122Z90-A (DE/IT/SE/RU)
13-RU
DE
IT
SE
RU
Система сабвуфера с двойной звуковой катушкой
См. раздел “Система сабвуфера” (стр. 12).
Параллельное
подключение
Последовательное
подключение
* При использовании последовательного подключения питающий провод сабвуфера с двойной
звуковой катушкой ( ) можно подключить к любой из клемм (+)/(-) разъема для динамика ( ).

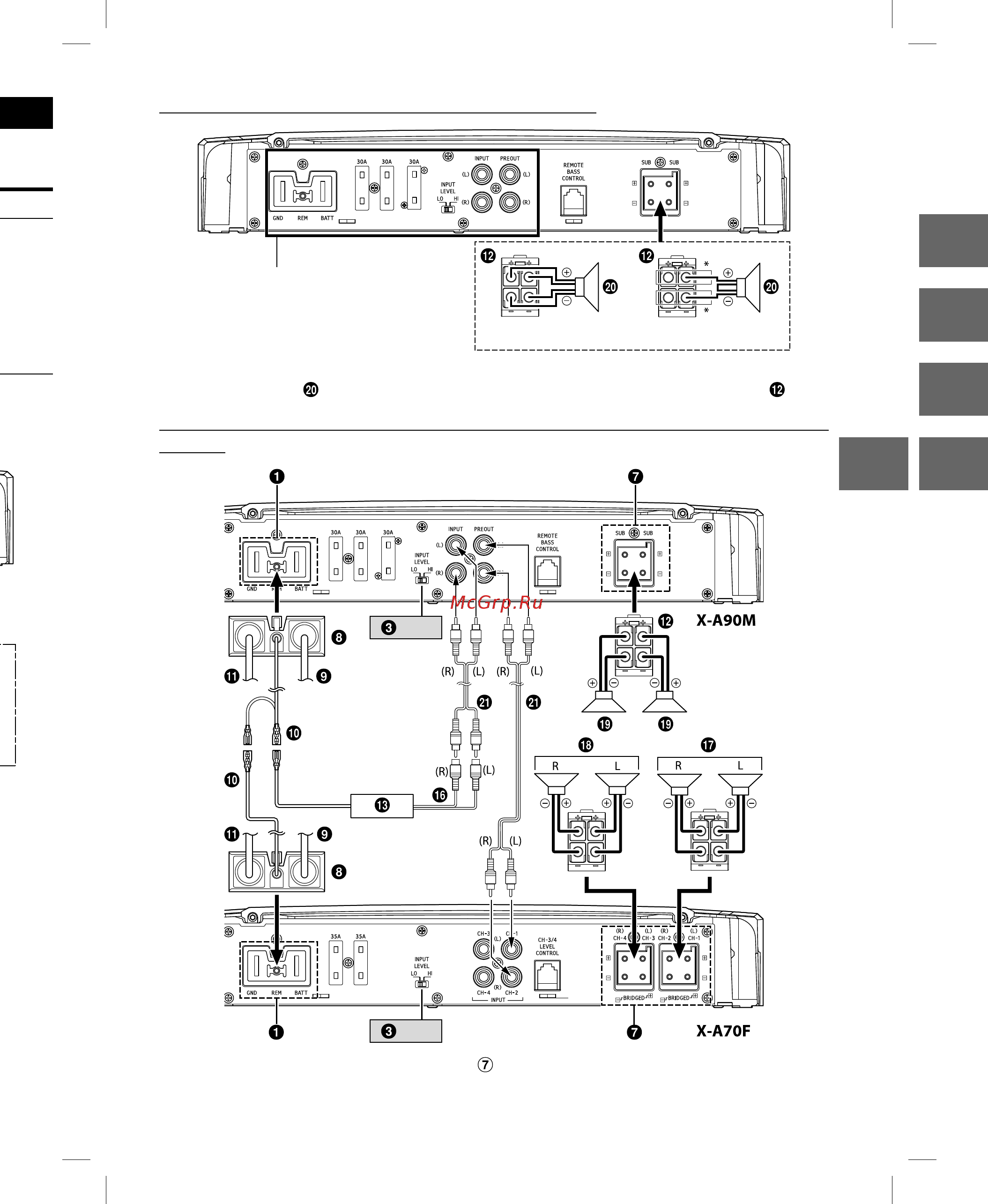

Система из нескольких моноканальных усилителей (пример подключения к
X-A70F)
[LO]
[LO]
• Подробнее о переключателе входного канала ( ) устройства X-A70F см. в разделе “Базовая схема
соединений для X-A70F” (стр. 14).
о
й
т
ается
ьно)
о
вать
