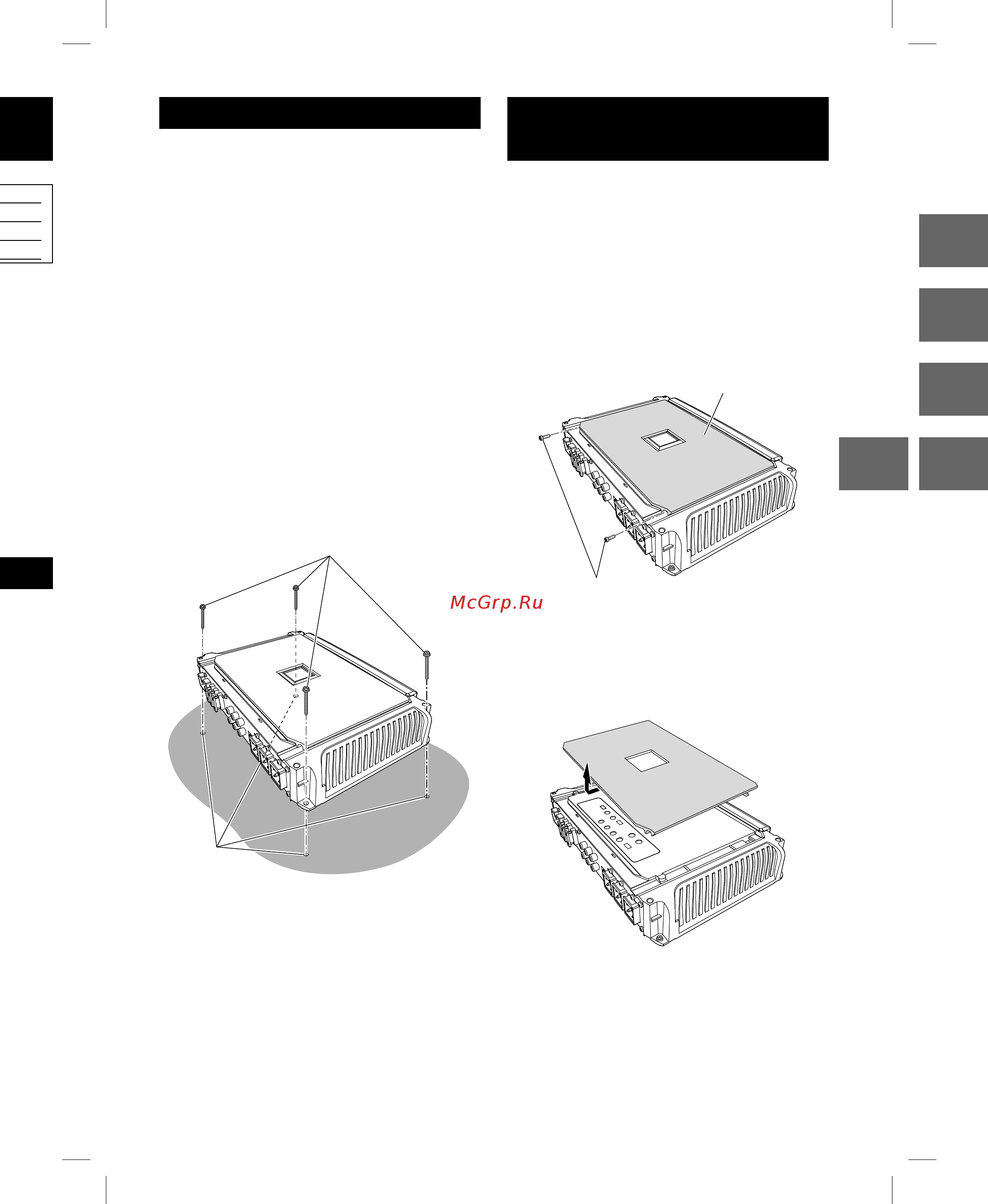

ALPINE X-A90M/X-A70F/X-A90V 68-33122Z90-A (DE/IT/SE/RU)
3-RU
DE
IT
SE
RU
УСТАНОВКА
В связи с высокой выходной мощностью
усилителя X-A90M/X-A70F/X-A90V при его работе
выделяется значительное количество тепла.
Поэтому усилитель следует устанавливать в
месте со свободной циркуляцией воздуха,
например в багажнике. О других местах
установки вы можете узнать у авторизованного
дилера Alpine.
Установите усилитель перед тем, как
установить крышку клемм (F)/(L)/(R).
1. Используя усилитель как макет, пометьте
места расположения четырех винтов.
2. Проверьте, нет ли с противоположной
стороны поверхности каких-либо объектов,
которые могут повредиться при сверлении.
3. Просверлите отверстия для винтов.
4. Расположите усилитель X-A90M/X-A70F/
X-A90V над отверстиями для винтов и
закрепите его с помощью четырех
самонарезных винтов.
Самонарезные винты
M4 × 20 (в комплекте)
Отверстия
(пример: X-A90V)
СНЯТИЕ ВЕРХНЕЙ
КРЫШКИ
Во время выполнения настройки
переключателей следует снять верхнюю крышку.
• Снимите верхнюю крышку перед установкой
или после снятия крышки клемм (F).
Подробнее о снятии крышки клемм (F) см. в
разделе “ПРИКРЕПЛЕНИЕ КРЫШЕК КЛЕММ И
ТАБЛИЧКИ С ЛОГОТИПОМ” (стр. 4).
1. Выверните винты с шестигранными
головками с помощью прилагаемого
шестигранного торцового ключа (малый).
Верхняя крышка
Шестигранные винты
(пример: X-A90V)
2. Сдвиньте верхнюю крышку и поднимите ее,
чтобы снять.
• Соблюдайте осторожность, чтобы не
повредить область индикатора.
