ALPINE X-A90M/X-A70F/X-A90V 68-33122Z90-A (DE/IT/SE/RU)
8-RU
НА
С
Во врем
я
“СНЯТИ
Е
• Для на
друго
й
Инф
р
X-A9
0
Инф
р
отсе
ч
сигн
а
Это т
р
–Д
л
м
а
у
л
–Д
л
д
л
з
в
–Д
л
ф
а
о
т
КОНТРОЛЬНЫЙ СПИСОК
ПОДКЛЮЧЕНИЯ
Чтобы убедиться в правильности
подключений главного блока, проверьте
следующее:
Провод дистанционного включения
a. На главном блоке нет вывода для
дистанционного включения или провода
питания антенны.
b. Провод питания антенны главного блока
активируется только при включенном радио
(выключается в режиме использования кассет
или CD-дисков).
c. Провод питания антенны главного блока
является выходом логического уровня (+) 5 В,
отрицательным триггером (тип заземления)
или не может поддерживать (+) 12 В при
соединении с другим оборудованием, кроме
питания антенны автомобиля.
Если вы обнаружите хотя бы одно из
указанных выше условий, провод
дистанционного включения усилителя
X-A90M/X-A70F/X-A90V необходимо
подсоединить к переключаемому источнику
питания (стартеру) в автомобиле.
Обязательно используйте предохранитель 3
А как можно ближе к этому отводу стартера.
При таком способе подключения усилитель
X-A90M/X-A70F/X-A90V будет включаться и
оставаться включенным, пока включен
переключатель стартера.
Если вас это не устраивает, на проводе
включения X-A90M/X-A70F/X-A90V, кроме
упомянутого выше предохранителя 3 А,
можно установить однополюсный
переключатель SPST (Single Pole, Single
Throw). В последствии этот переключатель
будет использоваться для включения (и
выключения) устройства X-A90M/X-A70F/
X-A90V. Поэтому данный переключатель
следует устанавливать таким образом, чтобы
он был доступен водителю. Обязательно
выключайте этот переключатель, когда
автомобиль заглушен. В противном случае
усилитель будет оставаться включенным и
разряжать аккумулятор.

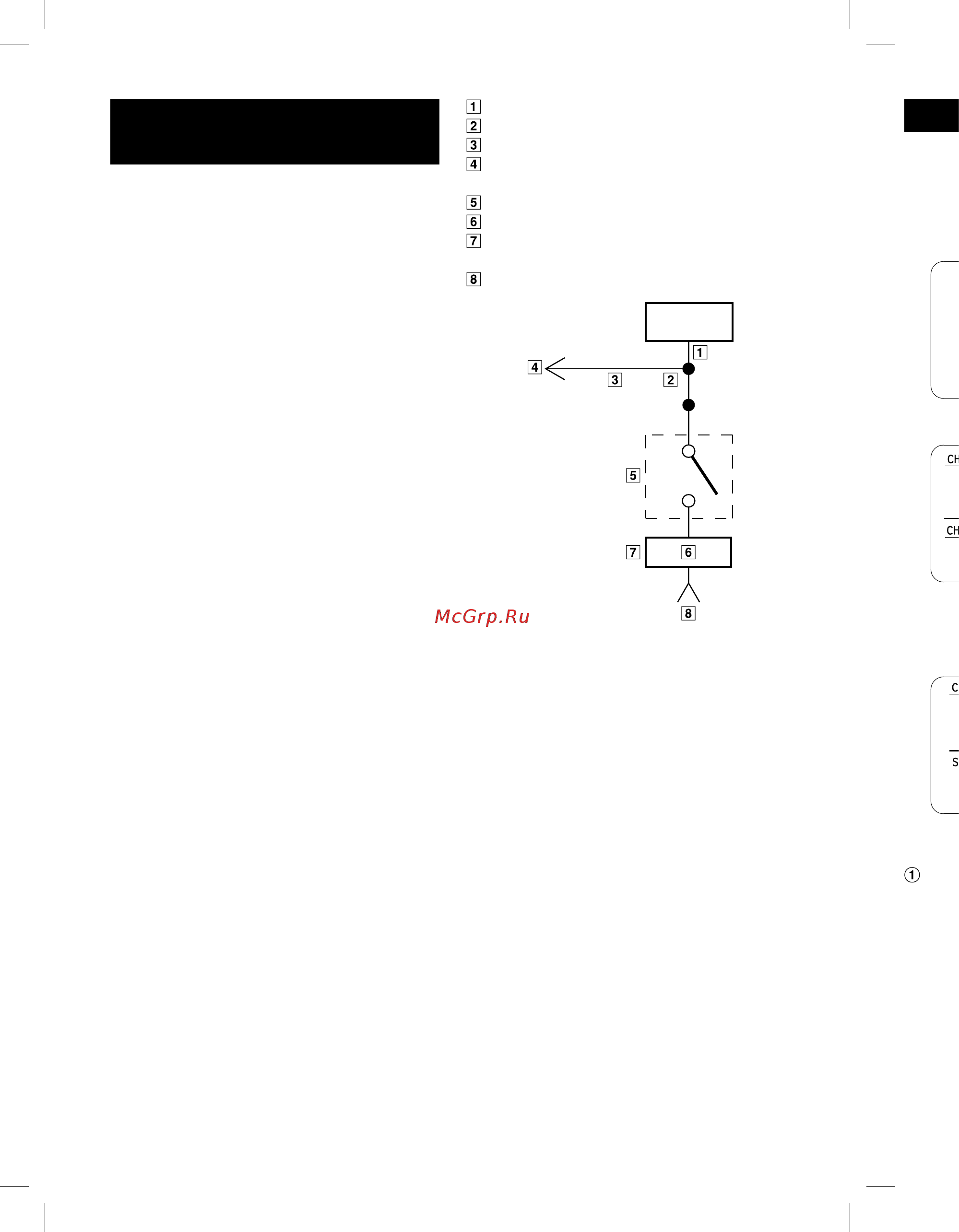

Синий/белый
Питание антенны
Провод дистанционного включения
Ведет к проводам дистанционного включения
других компонентов Alpine
Переключатель SPST (опциональный)
Предохранитель (3 А)
Как можно ближе к отводу стартера
автомобиля
Источник зажигания
Усилитель
