О входных/выходных клеммах сабвуфера
(только X-A90M/X-A90V)
• Для входного сигнала используется режим
стерео, а для выходного - режим моно.
• В некоторых случаях для оптимального
звучания низких частот следует переключить
полярность сабвуфера (изменение мест
подключений положительного и
отрицательного контакта к сабвуферу).
О мостовых соединениях
В мостовом режиме подключите левый
положительный выход к левой положительной
клемме на динамике, а правый отрицательный
выход - к отрицательной клемме. Не используйте
отрицательные клеммы (–) динамика в качестве
общего провода между левым и правым
каналами.
ПРИМЕЧАНИЯ
• Не подключайте отрицательную клемму (–)
динамика к шасси автомобиля.
Меры предосторожности при подключении
проводов
При использовании кабелей сторонних
производителей (провод питания) для
упрощения соединения используйте винты из
комплекта поставки. Процедура подключения
описана ниже. Если у вас есть сомнения по
поводу этого соединения, обратитесь к своему
дилеру.
1. Проверьте размер провода.
• Для получения дополнительной
информации о необходимом размере
проводов см. прилагаемые
“Предостережения относительно
подключения проводов подачи питания” и
“Предостережения относительно проводов
подачи питания” (стр. 19), а затем
используйте провода указанного размера.
• Если калибр используемого провода
неизвестен, обратитесь к дилеру.
2. Снимите изоляцию с концов выводов
провода примерно на 7 – 10 мм.
Конец провода
устройства
Скрутите концы проводов
7 – 10 мм
ПРИМЕЧАНИЯ
• Если очищенная часть провода слишком
коротка, соединение может быть плохим, что
приведет к неправильной работе или
прерываниям звука.
• С другой стороны, если вы очистите слишком
длинную часть провода, может произойти
короткое замыкание.
3. Затяните шестигранный винт с помощью
шестигранного ключа (большого или малого)
(в комплекте) для фиксации провода.
Прежде чем выполнять это соединение, с
помощью изоляционной сжимающейся
трубки изолируйте открытую часть
провода рядом с клеммой.

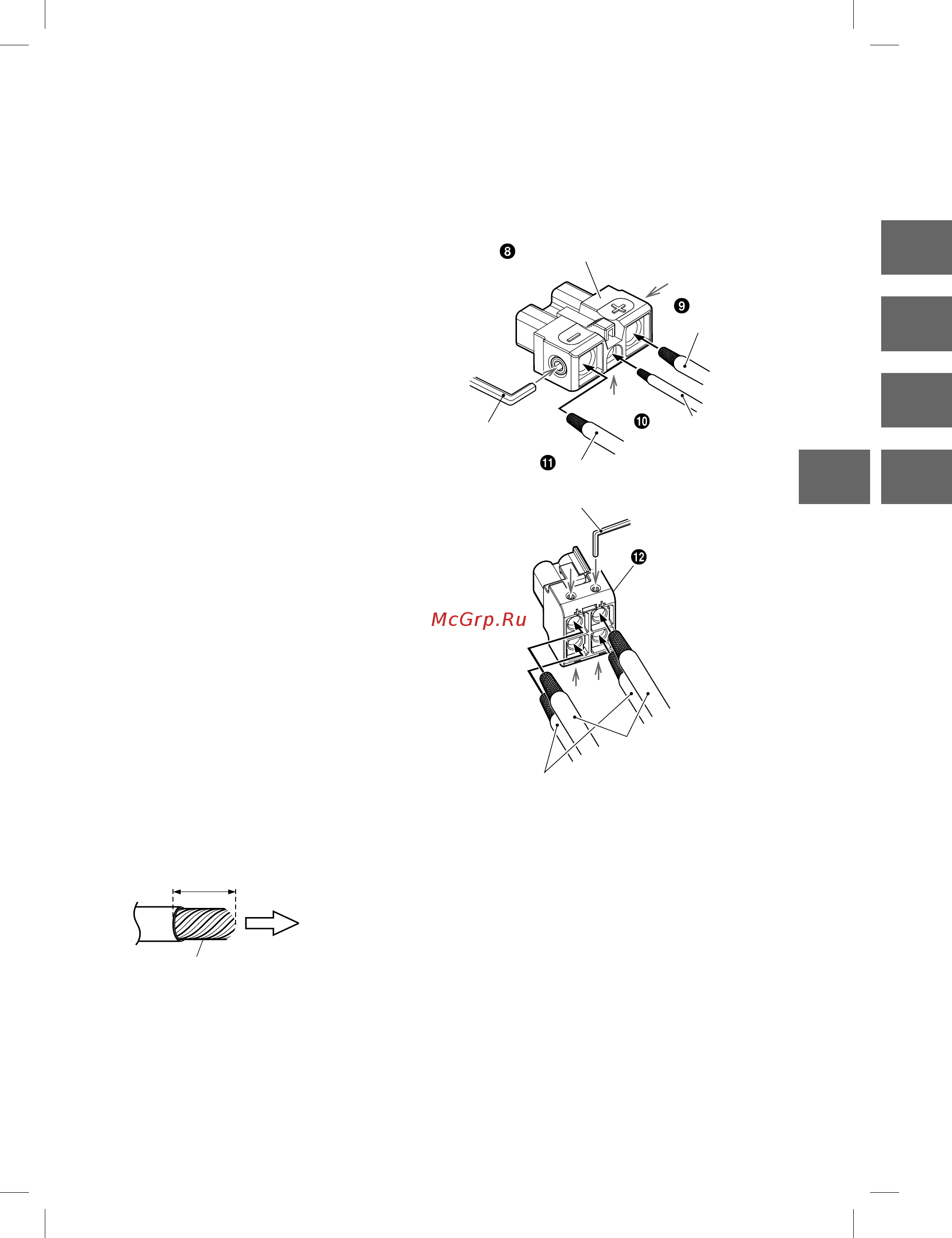

Разъем для аккумулятора
Вывод
аккумулятора
Провод дистанционного
включения
Шестигранный
ключ
Вывод заземления
Шестигранный ключ
Разъем для
динамика
Клеммы выходов
динамиков (+)
Клеммы выходов
динамиков (-)
ПРИМЕЧАНИЯ
• Обязательно используйте шестигранный винт,
прикрепленный к разъему для аккумулятора
или разъему для динамика.
• Из соображений безопасности подключайте
выводы аккумулятора в последнюю очередь.
• Чтобы избежать отсоединения выводов или
падения блока, не переносите блок, держа его
за провода.
