ALPINE X-A90M/X-A70F/X-A90V 68-33122Z90-A (DE/IT/SE/RU)
6-RU
О вход
н
(только
• Для вх
стере
о
• В неко
т
звуча
н
поляр
н
подкл
ю
отриц
а
О мост
о
В мосто
в
положи
т
клемме
выход -
к
отрицат
е
общего
п
канала
м
ПРИМЕ
Ч
• Не по
д
динам
и
Меры п
провод
о
При исп
произв
о
упроще
н
компле
к
описана
поводу
э
дилеру.
1. Пров
е
• Для
ин
ф
пр
о
“Пр
под
“Пр
под
исп
о
• Есл
и
неи
2. Сним
пров
о
Ск
ПРИМЕ
Ч
• Если о
ч
корот
к
приве
д
преры
• С друг
о
длинн
у
корот
к
Клемма источника питания
Предохранитель
X-A90M/X-A90V ................................................30 А x 3
X-A70F ..................................................................35 А x 2
ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ
ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО
НОМИНАЛУ.
Несоблюдение этого требования может
привести к пожару или поражению
электрическим током.

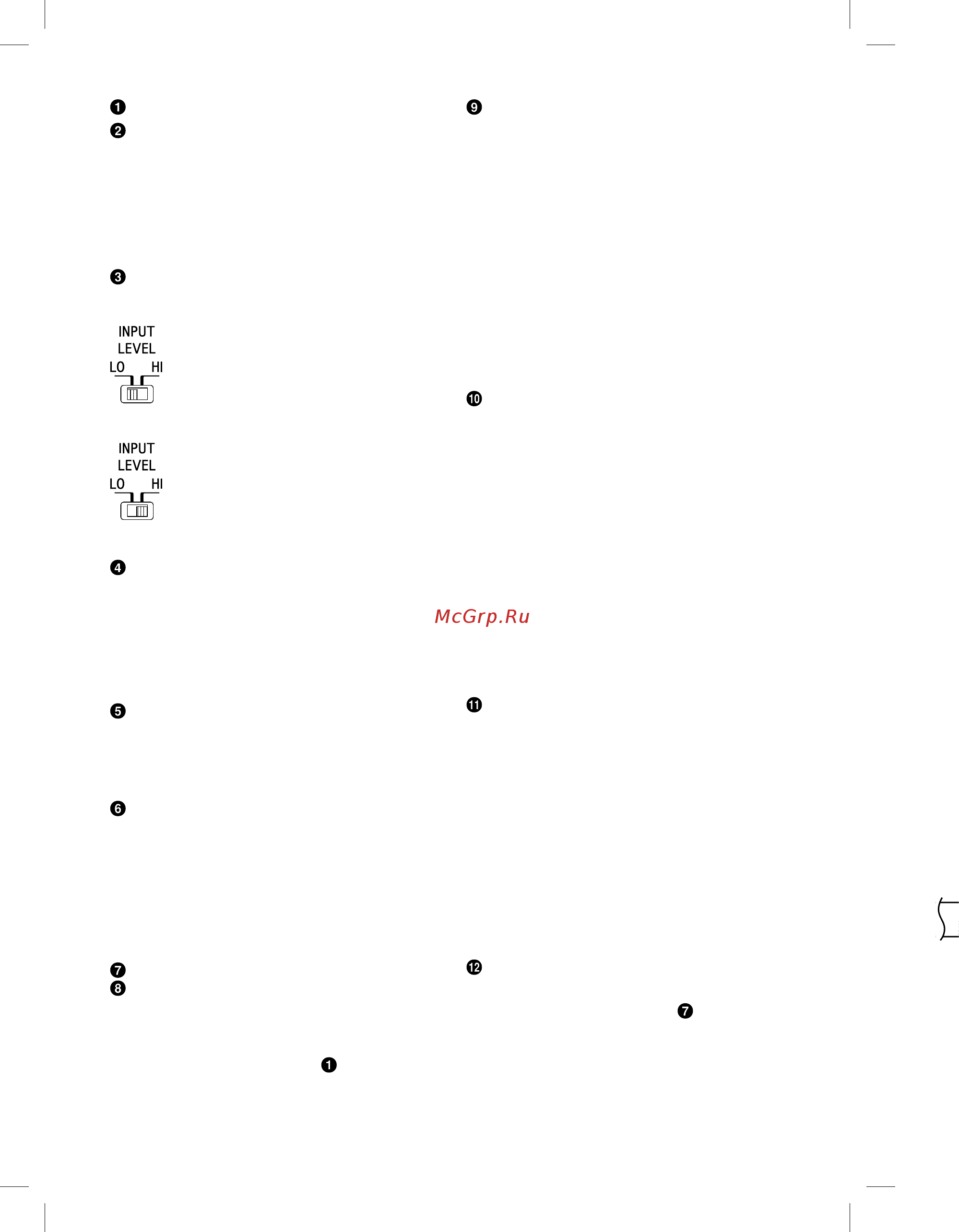

Переключатель уровня входа динамика
Переключите в соответствии с режимом
входа динамика.
a) При подключении входа
динамика с помощью
удлинительных кабелей RCA
(приобретаются отдельно)
установите переключатель в
положение “LO”.
b) При подключении входа
динамика с помощью кабелей-
переходников динамик-RCA
(приобретаются отдельно)
установите переключатель в
положение “HI”.
Входные разъемы RCA
Подключите эти разъемы к внешним выходам
линии на главном блоке с помощью
удлинительных кабелей RCA или кабеля-
переходника динамик-RCA (приобретается
отдельно). Обязательно придерживайтесь
указаний по правильному подключению
каналов; левый - к левому, а правый - к
правому.
Разъемы предвыхода (только X-A90M)
Эти разъемы обеспечивают выход уровня
линии. Это идеальный выход для второго
усилителя сабвуфера. Он является
полнодиапазонным, и на него не влияет
разделительный фильтр.
Дистанционное управление низкими
частотами (Опционально)
Подключите блок дистанционного
управления низкими частотами RUX-KNOB
или RUX-KNOB.2 (продается отдельно) для
удаленной настройки уровня выходного
сигнала. Он не служит заменой
соответствующей настройки уровня усиления
между усилителем и главным блоком.
• X-A70F поддерживает только RUX-KNOB.2.
Клеммы выходов динамиков
Разъем для аккумулятора
Подсоедините провод аккумулятора,
дистанционного включения и вывода
заземления (согласно иллюстрации) к
разъему для аккумулятора.
Вставьте штепсели в клемму .
• Подробнее о подключении см. в разделе
“Меры предосторожности при
подключении проводов” (стр. 7).
Вывод аккумулятора (приобретается
дополнительно)
Обязательно подсоедините внешний
предохранитель (например, блок предохранителей,
автоматический выключатель) к выводу
аккумулятора (как можно ближе к его
положительной (+) клемме). Этот плавкий
предохранитель используется для защиты
электрооборудования транспортного средства в
случае короткого замыкания. См. следующие
требования к значениям плавкого предохранителя:
X-A90M/X-A90V ... предохранитель на 90 ампер
X-A70F ..................... предохранитель на 70 ампер
•
Для получения дополнительной информации
о необходимом размере проводов см.
прилагаемые “Предостережения
относительно подключения проводов подачи
питания” и “Предостережения относительно
проводов подачи питания” (стр. 19), а затем
используйте провода указанного размера.
Провод дистанционного включения
(приобретается дополнительно)
Подключите этот провод к проводу
дистанционного включения (только
положительный триггер, (+) 12 В) главного
блока. Если провод дистанционного
включения недоступен, см. альтернативный
способ в разделе “КОНТРОЛЬНЫЙ СПИСОК
ПОДКЛЮЧЕНИЯ” (стр. 8).
•
При подключении выходов динамиков головного
устройства к этому устройству с помощью
кабеля-переходника динамик-RCA (приобретается
отдельно) не нужно подключать провод
дистанционного включения функции
“ДИСТАНЦИОННОЕ ОБНАРУЖЕНИЕ” данного
устройства. Но следует помнить, что функция
“ДИСТАНЦИОННОЕ ОБНАРУЖЕНИЕ” может не
работать при подключении определенных
источников сигнала. В таком случае подключите
провод дистанционного включения к проводу
питания (вспомогательное питание) в положении ACC.
Вывод заземления (приобретается
дополнительно)
Надежно подключите этот вывод к участку оголенного
металла на шасси автомобиля. Проверьте,
действительно ли эта точка является заземлением,
проверив целостность подключения между этой
точкой и отрицательной (–) клеммой аккумулятора
автомобиля. Подключите все аудиокомпоненты к
одной точке заземления на корпусе автомобиля,
чтобы избежать петлевого заземления, стараясь
сделать провод как можно более коротким.
•
Для получения дополнительной информации
о необходимом размере проводов см.
прилагаемые “Предостережения
относительно подключения проводов подачи
питания” и “Предостережения относительно
проводов подачи питания” (стр. 19), а затем
используйте провода указанного размера.
Разъем для динамика
Выполните подключение выходных проводов
динамиков (+)/(-) к разъему для динамика.
Вставьте штепсели в клемму .
• Подробнее о подключении см. в разделе
“Меры предосторожности при
подключении проводов” (стр. 7).
Обязательно придерживайтесь указаний по
правильному подключению выходов и полярности
динамика относительно других динамиков в
системе. Подключайте положительный выход к
положительной клемме динамика, а
отрицательный выход - к отрицательной клемме.
