ALPINE X-A90M/X-A70F/X-A90V 68-33122Z90-A (DE/IT/SE/RU)
16-RU

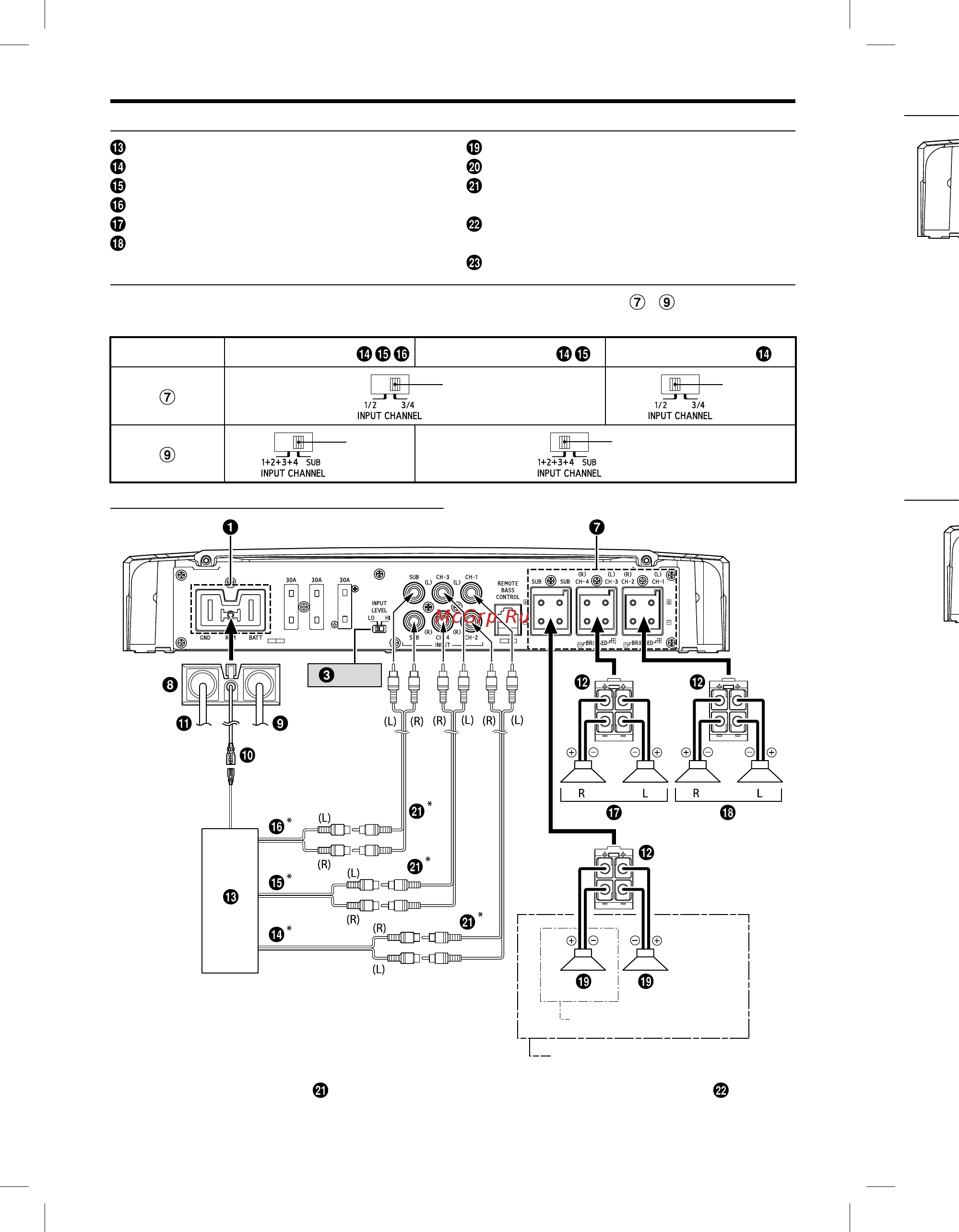

Базовая схема соединений для X-A90V
Главный блок и др.
Передний выход
Задний выход
Выход сабвуфера
Передние динамики
Задний динамик
Сабвуфер
Сабвуфер с двойной звуковой катушкой
Удлинительный кабель RCA (приобретается
дополнительно)
Кабель-переходник динамик-RCA
(приобретается дополнительно)
Y-адаптер (приобретается дополнительно)
Для устройства X-A70F измените настройку переключателя входного канала ( )/( ) в соответствии с
количеством каналов входа динамика.
5-канальный вход: 4-канальный вход: 2-канальный вход:
[3/4] [1/2]
[SUB]
[1+2+3+4]
Система из 4 динамиков и сабвуфера
Система из 1 сабвуфера
[LO]
Система из 2 сабвуферов (MONO)
* Если на подключенном главном блоке отсутствуют выход динамиков и невозможно использовать
удлинительные кабели RCA ( ), можно использовать кабель-переходник динамик-RCA ( )
(приобретается дополнительно). Подробнее о выполнении подключения см. в разделе “О
подключении к схеме подключения уровня динамиков” (стр. 18).
