3. Примеры измерений RIGOL
29
Руководство пользователя DSA1000
3. Считывание результата измерения
Результат измерения отобразится в верхней части экрана, в области маркеров.
Отсюда можно непосредственно считать полученную в результате измерения
частоту и амплитуду, как показано на рисунке ниже:

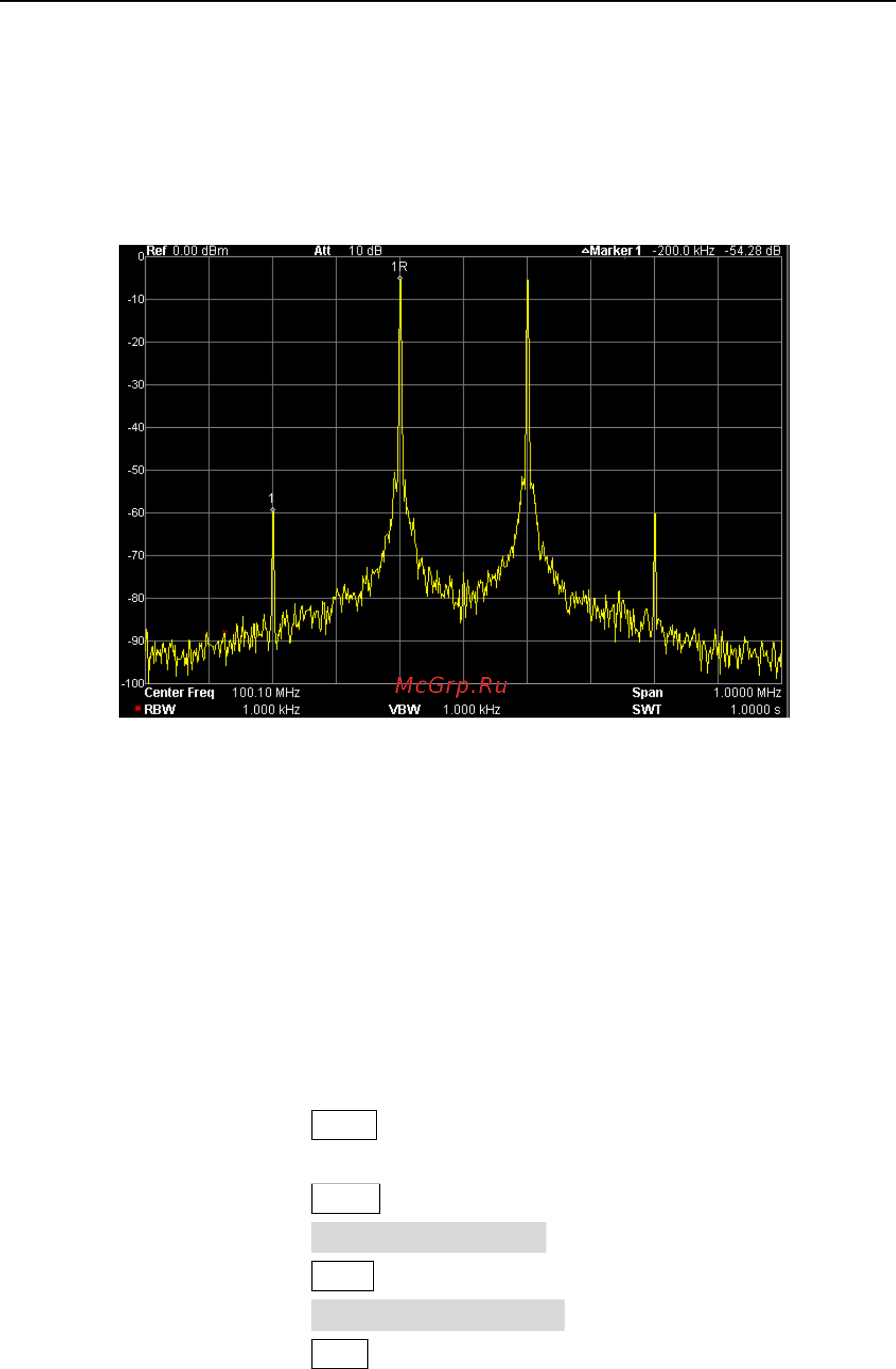

Рисунок 3-14Измерение маркером интермодуляционного искажения третьего порядка
Метод 2: Использование TOI при измерении сигнала
Ход измерения:
1. Подключение оборудования
Выход генератора сигнала 1 и генератора сигнала 2 через сумматор мощностей
соедините с входом РЧ анализатора RFINPUT50Ωна его лицевой панели.
2. Использование TOI при измерении сигнала
(1) Сброс предыдущих настроек анализатора
－Нажмите клавишуPreset
(2) Настройка параметров
－Нажмите клавишуFREQ
－Нажмите клавишуЦентральная частота, введите значение 100 МГц.
－Нажмите клавишуSPAN
－Нажмите клавишуШирина сканирования, введите значение 1 МГц.
－Нажмите клавишуMeas
