RIGOL 3. Примеры измерений
30
Руководство пользователя DSA1000
－Нажмите клавишуФункция измерения, зайдите в подменю
－Нажмите клавишу перехода на следующую страницу
－Нажмите клавишуTOI
(3) Изменение настроек TOI
－Нажмите клавишуMeas Setup
－Нажмите клавишуШирина сканирования, введите значение 2 МГц.
3. Считывание результата измерения
Результат отобразится в нижнем окне разделенного экрана:
Параметр
Частота
дБм
дБц
Точка завершения
интермодуляции
Низкая базисная
частота
100 МГц
-5.7 дБм
0
---
Высокая базисная
частота
100.2 МГц
-5.65 дБм
0.05
---
Интермодуляция
низкой частоты
99.8 МГц
-60.16 дБм
-54.46
21.53
Интермодуляция
высокой частоты
100.4 МГц
-60.93 дБм
-55.23
21.99

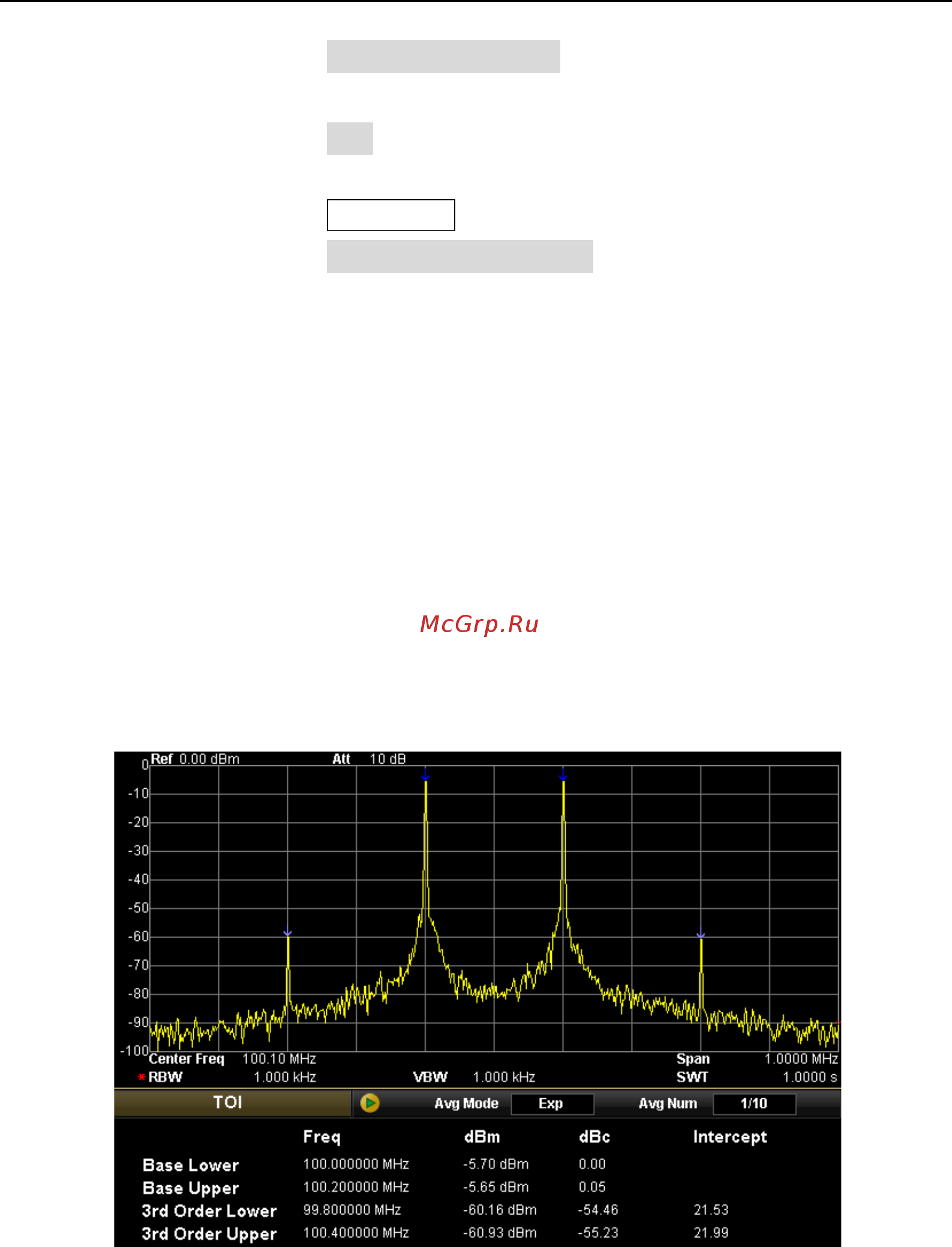

Рисунок 3-15Измерение интермодуляционного искажения третьего порядка
