Ballu KFR-7002GWE [14/16] Инструменты и материалы

Приложение. Монтаж кондиционера

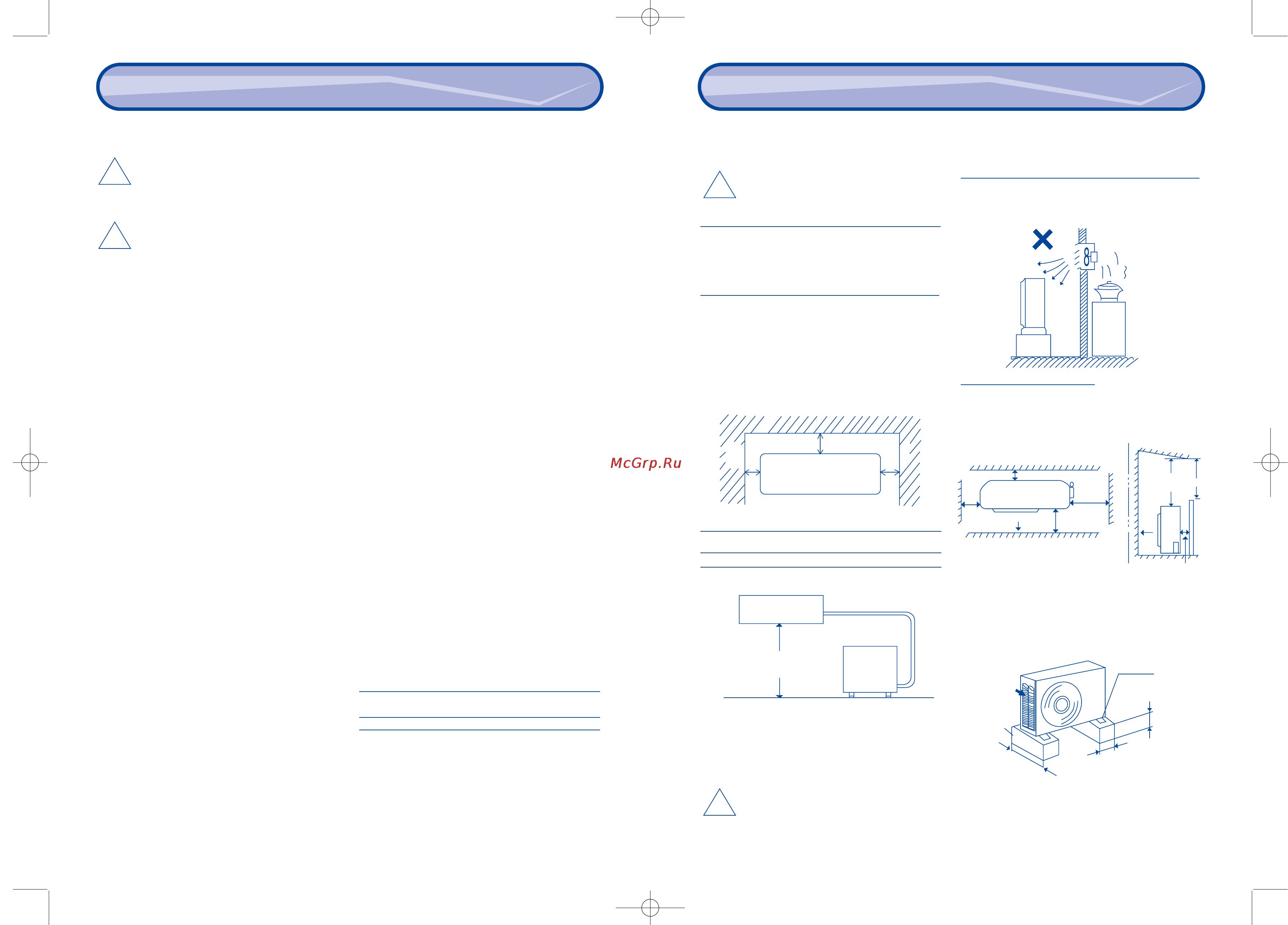

2. ВЫБОР МЕСТА ДЛЯ МОНТАЖА

2-1. Внутренний блок

Внимание! Для предотвращения перегрева

кондиционера оставьте вокруг него свободное

пространство в соответствии с требованиями

данной инструкции.

Не устанавливайте внутренний блок в следующих местах

• В зоне воздействия прямых солнечных лучей

• Вблизи от источников тепла

• В зоне возможного скопления легко воспламеняемых газов

• В местах с высокой концентрацией масла в атмосфере

Место установки внутреннего блока должно обеспечивать

• Равномерное распределение кондиционированного

воздуха по помещению

• Надежное крепление блока

• Наименьшую длину трубопроводов холодильного

контура и шланга отвода конденсата

• Свободное пространство вокруг блока, необходимое

для его технического обслуживания и беспрепятствен-

ной циркуляции воздуха.

Требования по прокладке трубопроводов

L, м H, м Масса дозаправляемого Длина труб, входящих

хладагента*, г/м в комплект поставки,м

15 7 50 4

L – Максимальная длина трубопроводов, соединяющих внутренний

и наружный блоки, Н – Максимальный перепад высот между внутренним

и наружным блоками.*

Если длина трубопроводов от 7 до 15 м (максимальная

длина), то в контур следует дозаправить хладагент из

расчета 50 г на 1 м дополнительной длины трубопрово-

дов. Дозаправка масла в компрессор не требуется.

Внимание! Внутренний блок не следует

устанавливать ниже, чем на 1,8 м по отноше-

нию к наружному блоку.

2-2. Наружный блок

Не устанавливайте наружный блок в следующих местах.

• Вблизи источников тепла и воздуховыпускного

отверстия вентиляции.

• В зонах воздействия прямых солнечных лучей.

Для установки наружного блока

выберите прохладное

место с хорошей циркуляцией воздуха, обеспечиваю-

щее свободное пространство, необходимое для беспре-

пятственного доступа воздуха к агрегату и проведения

технического обслуживания.

• Установите блок на жесткое основание (например,

бетонные плиты с опорной поверхностью 45 х 12 см

Высота основания должна быть не менее 12 см.

Не менее 5 см

Не менее 5 см Не менее 5 см

Длина трубопроводов (L)

Внутренний блок

Перепад высот (Н)

Наружный

блок

• Для снижения вибрации и шума надежно прикрепите

наружный блок к основанию.

Вход воздуха

2 м

Препятствие

сверху

Вход воздуха

Не менее 10 см

Грунт

Выход воздуха

Препятствие

Не менее 10 см

Не менее

10 см

Не менее

30 см

Со стороны

вентилей

Не менее 50 см

Воздухозаборная

решетка

Крепежные болты

(4 шт.)

Бетон (или

аналогичный

материал)

Не менее

12 см

Приблизительно 45 см

Приблизительно 12 см

Приложение. Монтаж кондиционера

ОБЩИЕ СВЕДЕНИЯ

Осторожно! Этим символом отмечены

требования, несоблюдение

которых может привести к

травме со смертельным

исходом.

Внимание! Требования, несоблюдение

которых может привести

к тяжелой травме.

A. Электромонтаж

• Электромонтаж кондиционера должен выполняться

только квалифицированными специалистами.

• Перед началом любых работ (электромонтаж, про-

кладка трубопроводов, проверки) отключите кондицио-

нер от сети электропитания.

• Напряжение на электрических компонентах кондицио-

нера смертельно опасно!

Перед началом электромонтажа внимательно изучите

требования данной инструкции и электрические схемы.

Неправильно выполненные электромонтаж или заземле-

ние могут привести к серьезным травмам вплоть

до смертельного исхода.

• Выполните заземление в соответствии с действую-

щими стандартами.

• Во избежание перегрева или возгорания убедитесь

в надежности электрических соединений.

• Сетевая розетка должна соответствовать типу вилки ка-

беля электропитания. Сетевые выключатели должны соот-

ветствовать электрическим характеристикам кондиционера.

• Для измерения потребляемого тока используйте изме-

рительный прибор, рассчитанный на ток не менее 16 А.

Б. Транспортирование

Соблюдайте осторожность при перемещении кондиционера.

В. Установка

- Если блок кондиционера устанавливается на стену или

потолок,

• Убедитесь, что стена или потолок достаточно прочны,

чтобы выдерживать вес блока.

• При необходимости используйте деревянные или ме-

таллические опоры для крепления блока.

- Если кондиционер устанавливается в помещении,

• Тщательно нанесите теплоизоляцию на наружный

блок и убедитесь, что на поверхности агрегата

инаполу нет воды.

- Если наружный блок устанавливается на сырой,

неровный грунт,

• Изготовьте ровный плоский бетонный фундамент

и установите на него блок.

- Если наружный блок устанавливается в зоне действия

сильного ветра,

• Надежно закрепите блок с помощью болтов и метал-

лических кронштейнов, по возможности загородив

его от ветра.

- Если реверсивный кондиционер устанавливается

в районе с обильными снегопадами,

• Установите наружный блок гарантированно выше воз-

можного уровня снега.

Г. Фреоновые соединения

• Соединительные трубопроводы должны быть, по воз-

можности, короткими.

• Фреоновые соединения выполнены под развальцовку.

• Смажьте соединительные поверхности рефрижера-

торным маслом.

• Во избежание утечек затяните гайки динамометриче-

ским ключом.

• Перед проверочным включением проверьте контур

на утечки.

Д. Техническое обслуживание

• Перед проверкой электрических цепей и компонентов

отсоедините кондиционер от сети электропитания

• Не прикасайтесь к движущимся частям кондиционера.

• После установки кондиционера очистите место мон-

тажа и убедитесь, что в кондиционер не попали посто-

ронние предметы и сор.

Е. Общие требования

• Во время монтажных работ хорошо проветривайте

помещение.

1-1. Инструменты

1. Плоская отвертка

2. Крестообразная отвертка

3. Нож или устройство для зачистки проводов

4. Стальная линейка

5. Уровень

6. Молоток

7. Перфоратор

8. Труборез

9. Приспособление для развальцовки

10. Трубогибочное устройство

11. Разводной гаечный ключ

1-2. Комплект кондиционера

(см. упаковочный лист)

1-3. Монтажный комплект

Медные трубы, компоненты и теплоизоляционные

материалы для наружного блока.

1. Инструменты и материалы

1-4. Тип медных труб и теплоизоляции

1. В таблице указаны диаметры и толщины стенок мед-

ных труб. Длина труб должна выбираться с запасом 30

– 40 см, для компенсации вибрации наружного блока.

Трубы жидкостной линии Трубы газовой линии

Наружный Толщина Наружный Толщина

диаметр стенки диаметр стенки

9.52 мм 0.8 мм 15.88 мм 0.8 мм

2. Трубы холодильного контура должны быть по всей дли-

не покрыты теплоизоляцией толщиной не менее 8 мм.

3. Для электропроводки должны применяться изолиро-

ванные медные провода, сечение которых зависит

от его длины.

1-5. Дополнительные материалы

1. Лента белая липкая; 2. Гвозди, зажимы (при необхо-

димости); 3. Замазка; 4. Рефрижераторное масло;

5. Хомуты для крепления трубопроводов холодильного

контура.
