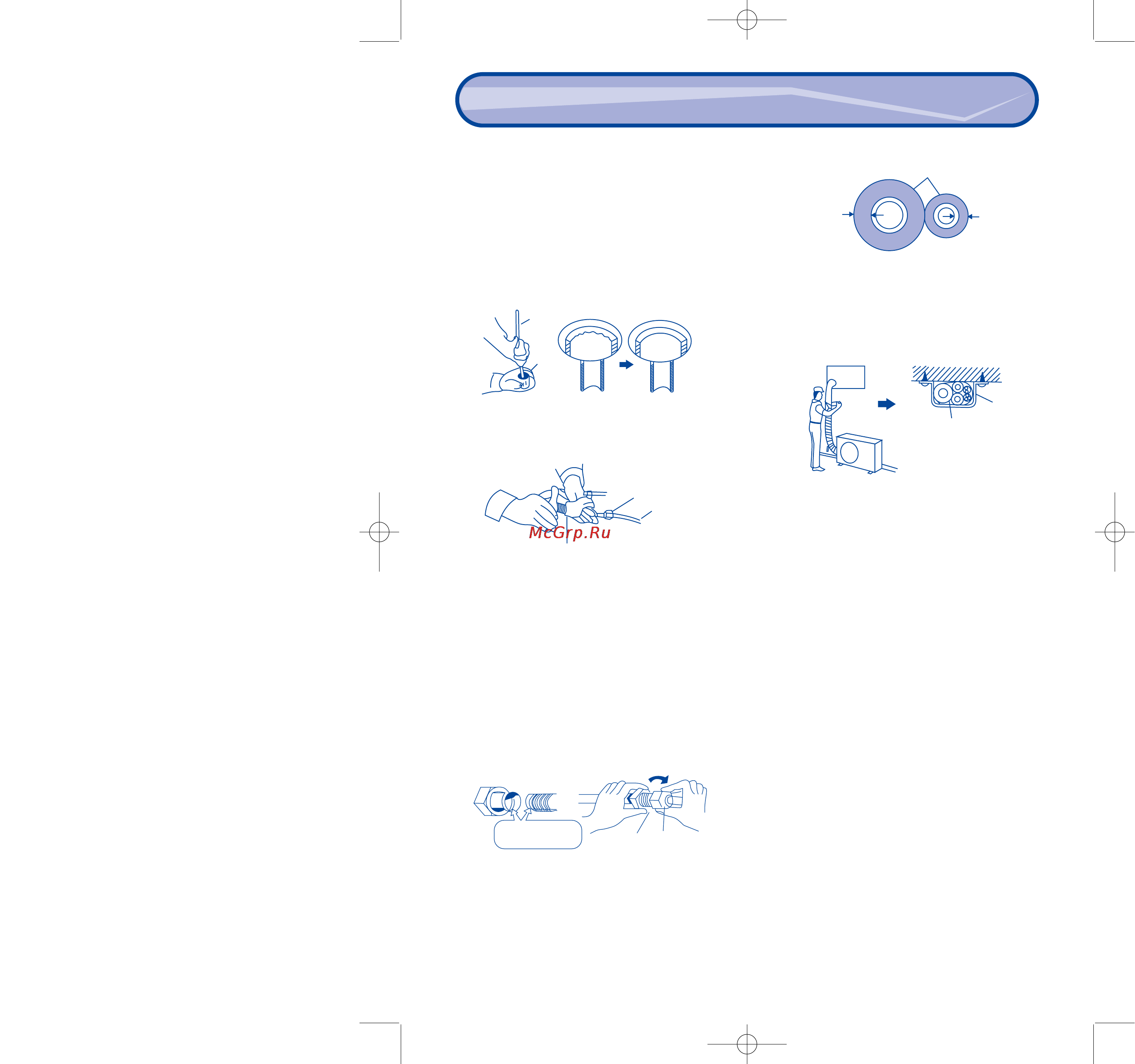

Приложение. Монтаж кондиционера
28
5. МОНТАЖ ТРУБОПРОВОДОВ ХОЛОДИЛЬНОГО
КОНТУРА
5.1. Развальцовка трубопроводов
(1) С помощью трубореза отрежьте трубу нужной длины
(рекомендуемый запас по длине 30 – 50 см)
(2) Выровняйте края медной трубы с помощью
развертки или надфиля. При этом держите трубу
обрабатываемым краем вниз, чтобы предотвратить
попадание кусочков меди в трубу.
Рис. 18а. Рис. 18б.
(3) Наденьте приспособление для развальцовки на
трубу (рис. 19).
(4) Развальцуйте трубу
Рис. 19
Примечание! Развальцованная труба должна иметь
1) Гладкую внутреннюю поверхность;
2) Ровные края
3) Достаточную длину конической поверхности
5.2. Соединение трубопроводов
(1) Для предотвращения попадания в трубопроводы
воды и пыли не снимайте с них заглушки до начала
монтажа.
(2) Для предотвращения утечек перед соединением
трубопроводов смажьте контактные поверхности
рефрижераторным маслом (рис. 20).
(3) Установите соединяемые трубы соосно и наживите
накидную гайку (рис. 21).
Рис. 20 Рис. 21
(4) Затяните гайки с помощью гаечных ключей
5.3. Нанесение теплоизоляции на трубопроводы
холодильного контура
Все трубопроводы холодильного контура должны быть
покрыты теплоизоляцией толщиной не менее 8 мм
(рис. 22).
Рис. 22
5.4. Обертывание труб декоративной лентой.
(1) Соберите трубопроводы, дренажный шланг и кабель
(если это допускается действующими стандартами)
в жгут и оберните его белой декоративной лентой.
(2) Оберните лентой часть жгута, расположенную
снаружи помещения, начиная от наружного блока
(рис. 23).
Рис. 23
(3) Закрепите жгут на стене с помощью фиксаторов
с шагом 120 см.
Примечание! Не стягивайте жгут слишком сильно, так
как при этом может помяться теплоизоляция. Во избежа-
ние образования конденсата дренажный трубопровод не
должен касаться трубопроводов холодильного контура.
5.5. Завершение монтажа
После выполнения теплоизоляции и обертывания жгута
заделайте зазор в отверстии в стене, используя
соответствующий уплотняющий материал.
5.6. Продувка и заполнение контура хладагентом
Для продувки контура газообразным хладагентом вы-
полните следующие операции.
(1) Снимите защитные колпачки и ослабьте контргайки
сервисных клапанов жидкостной и газовой линий.
(2) Ослабьте накидную гайку на паровой линии с помо-
щью гаечного ключа.
(3) Откройте сервисный клапан жидкостной линии, по-
вернув его против часовой стрелки с помощью шести-
гранного ключа. Из-под накидной гайки выйдет некото-
рое количество газа. Через 10 – 15 сек затяните гайку.
(4) Проверьте соединение на отсутствие утечек с помо-
щью мыльной воды или течеискателя. Если утечек не
обнаружено, то откройте клапан газовой линии,
повернув его против часовой стрелки с помощью
шестигранного ключа.
(5) Затяните контргайки и наденьте защитные колпачки
сервисных клапанов жидкостной и газовой линий.
Для получения более подробной информации
обращайтесь в официальный сервисный центр
фирмы изготовителя.
До выравнивания После выравнивания
Медная
труба
Развертка
Накидная гайка
Медная труба
Приспособление для развальцовки
Места нанесения
рефрижераторного масла
Штуцер Накидная гайка
Теплоизоляционный материал
Толщина
не менее 8 мм
Фиксатор
Теплоизоляция
Не менее 8 мм
