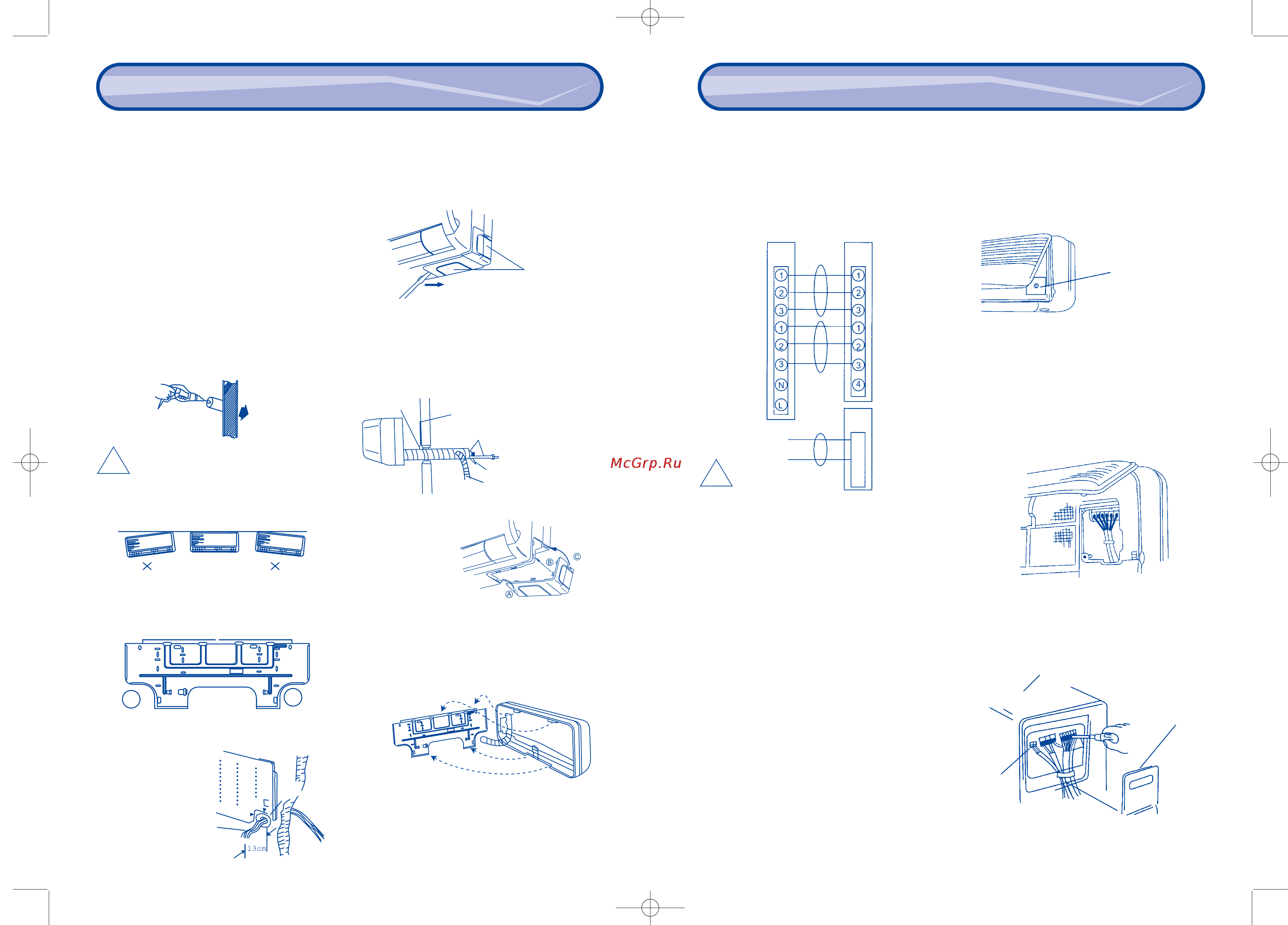

Приложение. Монтаж кондиционера
27
3.5 Электромонтаж
(1) Перед началом работ убедитесь, что напряжение в
сети электропитания соответствует номинальному
напряжению, указанному на заводской табличке
кондиционера.
(2) Выполняйте электромонтаж в соответствии с
электрической схемой (рис. 14)
Рис. 14
Внимание!
• Электрические соединения
внутреннего и наружного блоков должны выполняться
в соответствии с действующими стандартами.
• Убедитесь в надежности электрических соединений.
• Электрические кабели не должны касаться
компрессора, трубопроводов холодильного контура
и движущихся частей компонентов кондиционера.
• Кондиционер должен быть надежно заземлен.
4. МОНТАЖ НАРУЖНОГО БЛОКА
Выберите место установки наружного блока в
соответствии с указаниями, приведенными в разделе 2.
Если блок монтируется на стене, убедитесь в прочности
стены и монтажных кронштейнов.
Электромонтаж.
1) Вывинтите крепежные винты и снимите боковую
крышку блока.
2) Подсоедините кабель к контактам клеммой колодки
в соответствии с рис. 14 и рис.17.
3) Оставьте свободный участок кабеля длиной 10 см.
4) Выполните заземление наружного блока в соответст-
вии с правилами устройства электроустановок (ПУЭ).
5) Убедитесь, что соединения выполнены надежно в
соответствии с электрической схемой, и установите
боковую крышку в исходное положение.
3.6. Электромонтаж внутреннего блока
1) Поднимите лицевую панель блока, потянув ее на
себя.
2) Вывинтите винты и откройте крышку отсека
клеммной колодки (рис. 15).
Рис. 15
3) Соединительный кабель должен быть проложен
в задней части блока и выведен на клеммную колодку.
4) Подсоедините проводники кабеля к
соответствующим клеммам (рис. 16).
Рис. 16
5) Убедитесь в правильности и надежности соединений,
установите в исходное положение крышку отсека
клеммной колодки и опустите лицевую панель.
Рис. 17
Клеммная
колодка
внутренн.
блока
Клеммная
колодка
наружного
блока
Терминал
наружного
блока
!
Крышка отсека
клеммной колодки
Крышка отсека
клеммной колодки
Терминал
наружного
блока
Приложение. Монтаж кондиционера
!
3. МОНТАЖ ВНУТРЕННЕГО БЛОКА
3.1. Снимите монтажную пластину
1) Освободите зажимы, отмеченные значкомтреуголь-
ника на монтажной пластине, расположенной на задней
панели блока.
2) Снимите монтажную пластину
3.2. Выполните отверстие в стене
1) Приложите монтажную пластину к стене и выберите
положение блока. Наметьте места крепления пластины,
проверив ее горизонтальность с помощью уровня.
Панель крепится к стене после выполнения отверстия.
2) Наметьте место для отверстия с учетом расположе-
ния блоков кондиционера. Рекомендуется выполнять
отверстие для прокладки трубопроводов и кабелей
справа снизу монтажной пластины (см. рис. 8).
3) Просверлите в стене отверстие диаметром 65 мм
с небольшим уклоном наружу.
Рис. 6
Внимание! Перед сверлением убедитесь, что
в зоне отверстия в стене не проложены водо
проводные трубы или электрические провода.
3.3. Прикрепите монтажную пластину к стене
1) Используя уровень и линейку, проверьте гори-
зонтальность установки монтажной пластины (рис. 7).
Рис. 7
2) Прикрепите монтажную пластину к стене, используя
винты, входящие в комплект поставки (рис. 8).
Убедитесь, что монтажная пластина надежно
закреплена.
Рис. 8
3.4 Монтаж внутреннего блока
1) Проденьте соединительный кабель через отверстие
в стене. Оставьте внутри
помещения свободный
участок кабеля длиной
13 см (рис. 9).
Рис. 9
2) С помощью плоской отвертки снимите крышку ниж-
ней панели внутреннего блока. С помощью ножовки
вскройте надрубленное отверстие в крышке, располо-
женное слева, справа или снизу блока в зависимости от
направления прокладки трубопроводов.
Рис. 10
3) Соберите кабель, дренажный шланг, трубопроводы
в жгут и оберните его белой липкой лентой. Закрепите
кабель и трубопроводы на задней стенке блока с помо-
щью фиксатора. Аккуратно согните трубопроводы и ос-
торожно проденьте жгут через отверстие в стене (рис.
11).
Рис. 11
4) Установите крышку
нижней панели
в исходное положение
(рис. 12).
Рис. 12
5) Установите внутренний блок, надежно закрепив его
на монтажной пластине (рис. 13)
Рис. 13
Внутри
помещения
Снаружи
помещения
Монтажная пластина
Гильза
Кабель
Надрубленное
отверстие
Гильза
Монтажная пластина
Трубопроводы холодильного контура
Кабель
Дренажный шланг
26
