Кон-
такт
замкнут разомкнут
A
– Водогрейный котел за-
блокирован и исключен
из последовательности
котлов.
– Дроссельная заслонка
закрывается и насос
котлового контура вы-
ключается.
– Теплоснабжение дол-
жно осуществляться
другими водогрейными
котлами.
Водогрейный котел вклю-
чается в текущую последо-
вательность котлов.
B
Если теплоснабжение
другими водогрейными
котлами отопительной ус-
тановки оказывается не-
достаточным, то произво-
дится подключение этого
водогрейного котла.
Водогрейный котел вклю-
чается в текущую последо-
вательность котлов.

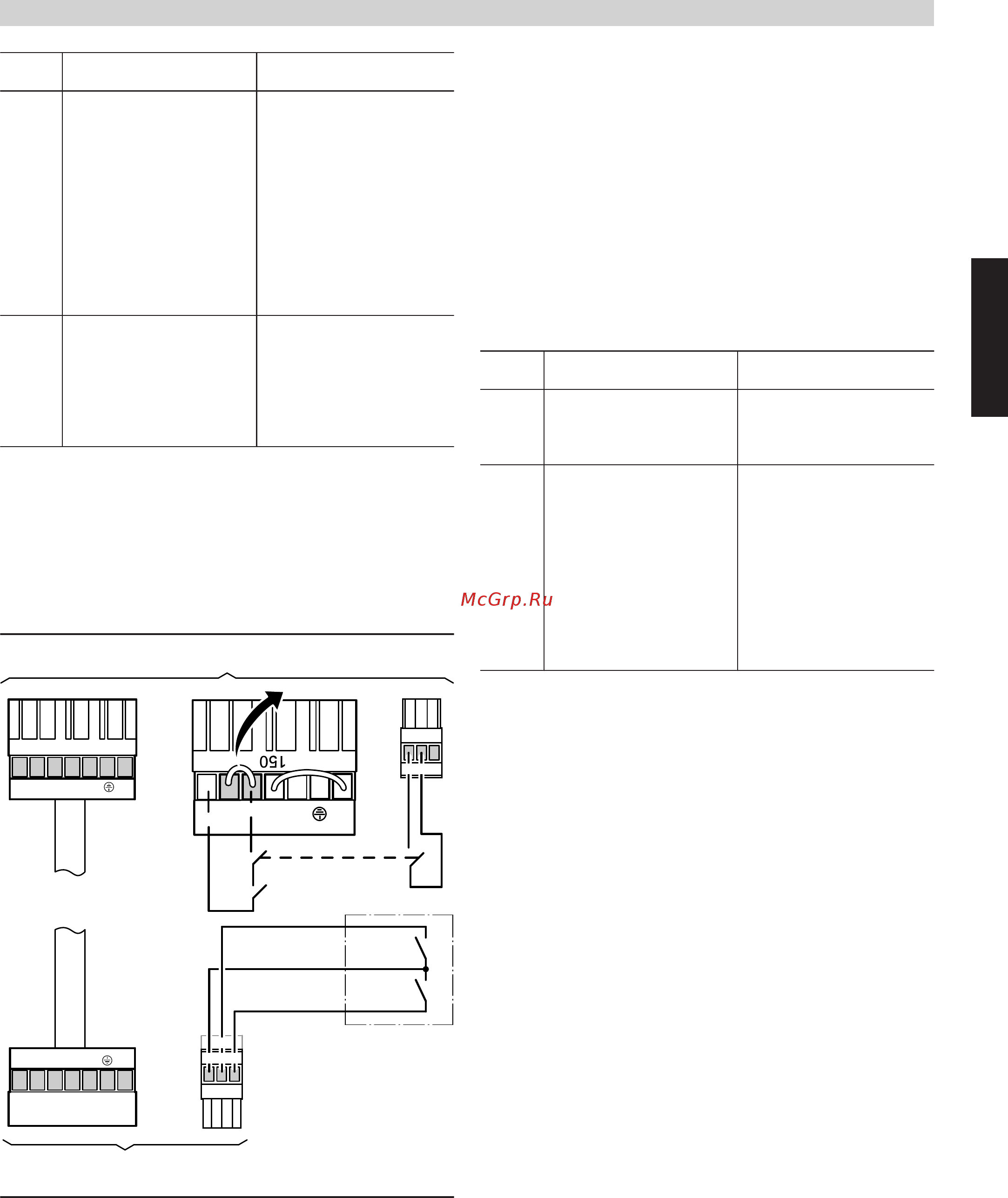

Внешнее регулирование модулируемой горелки
Выполнить подключения к штекеру
aVH
и
aBÖ
.
Указание
Чтобы избежать повреждений водогрейных котлов, обяза-
тельно необходим контакт на клеммах 2 и 3 штекера
aVH
.
На ведущем котле этот контакт должен быть постоянно
замкнут.
STB
ВКЛ.
TR
ВКЛ.
TR
NSTB
B
G
D
E
41
B4 LS3 NT1T2
41
L B4S3T2T1N
F
146
A
1 2 3
T6 T7 T8
90
C
A/B
Активация котла модулируемым регулятором заказчика
(дроссельная заслонка откр.)
A
Беспотенциальный контакт для переключения низ-
кого напряжения
B
Беспотенциальный контакт для переключения напря-
жения 230 В~
C
Базовая нагрузка горелки
(беспотенциальный контакт для переключения напряже-
ния 230 В~)
D
T6, T7: Уменьшение мощности горелки (модулируемый
регулятор закр.)
(беспотенциальный контакт для переключения напряже-
ния 230 В~)
E
T6, T8: Увеличение мощности горелки (модулируемый
регулятор откр.)
(беспотенциальный контакт для переключения напряже-
ния 230 В~)
F
Штекер к горелке
G
Штекер к контроллеру
Указание
Если активация котла выполняется контактором, должна
быть обеспечены условия для класса защиты II и для коммута-
ции низковольтных цепей (SELV).
Кон-
такт
замкнут разомкнут
A/B
Водогрейный котел акти-
вирован. Дроссельная за-
слонка открывается.
Дроссельная заслонка за-
крывается через 5 сек.
Внешнее включение горел-
ки невозможно.
C
Горелка вкл. (базовая на-
грузка). Модуляция в за-
висимости от нагрузки
осуществляется модуля-
ционным регулятором за-
казчика. Верхний предел
температуры котловой
воды ограничен терморе-
гулятором и электронным
ограничителем макси-
мальной температуры.
Горелка выкл.
Контроллеры
(продолжение)
Газовый конденсационный котел
VIESMANN
103
5829 449 RU
