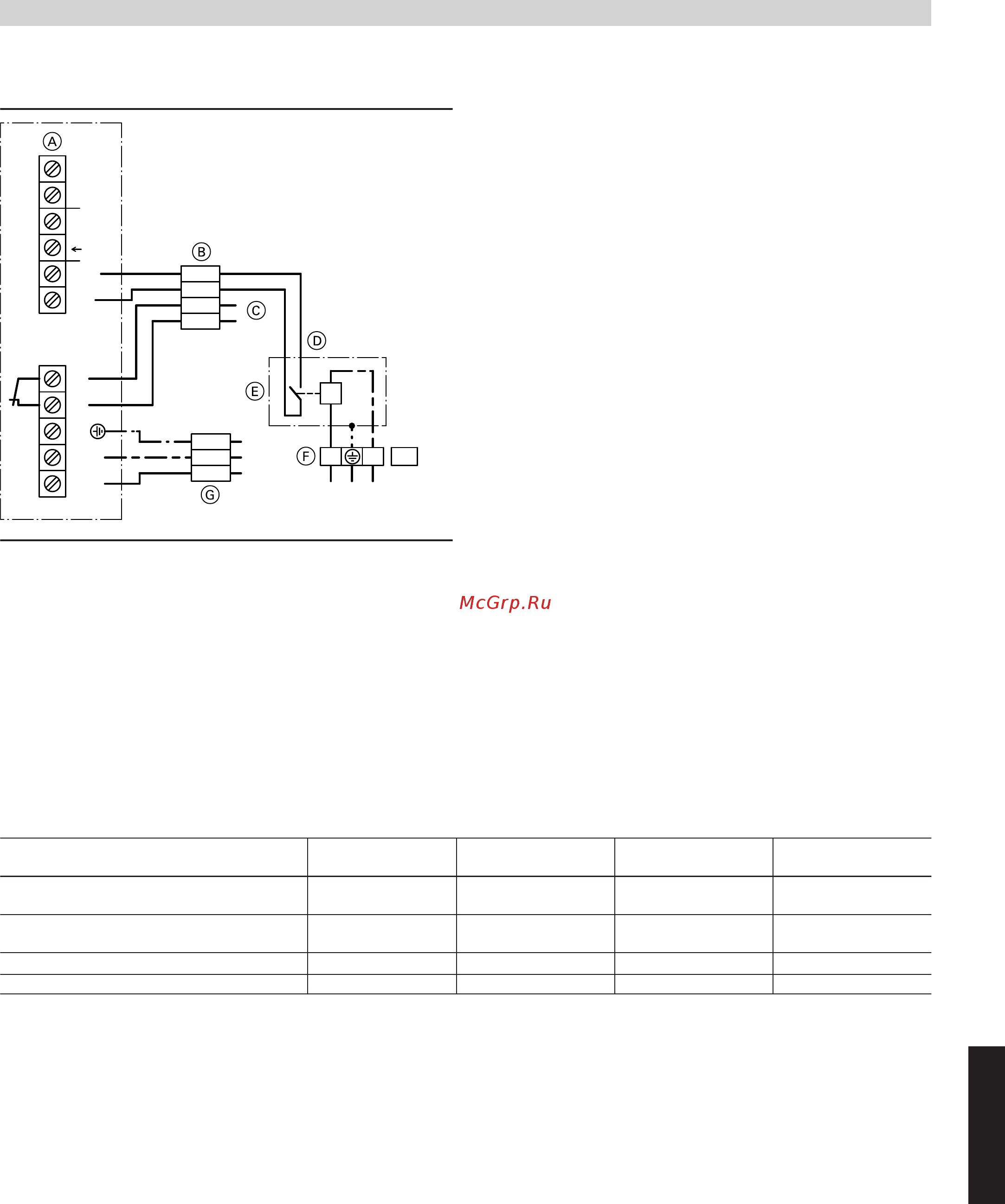

Электрическое подключение
Насос отопительного контура DN 40 и DN 50
L N PE SSM
1-230 V
BU
BK
BK
BN
L N 20
T
0 ... 10 V
DP
*
Ext.
off
BN
GNYE
BU
A
Соединительные клеммы в насосе
B
4-проводной кабель для включения/выключения и аварийной
сигнализации насоса
C
Общий сигнал неисправности
D
Внешнее включение и выключение насоса
E
Подключение через контактор в шкафу управления или вспо-
могательный контактор, № заказа 7814 681
F Штекер sÖ для подключения к Vitotronic
G
3-проводной кабель для подключения насоса к сети
Цветная маркировка согласно DIN IEC 60757
BK черный
BK* черная жила с надпечаткой
BN коричневый
BU синий
GNYE зеленый/желтый
Насосы отопительных контуров фирмы Grundfos, регули-
руемые по разности давлений
(Возможна переналадка с пропорционального на постоянное
давление)
Защита электропривода
Электромотор и электронное устройство управления защищены
от термической перегрузки. Внешняя защита электромотора не
требуется.
230 В~, 50 Гц
Подключение к отопи-
тельному контуру
DN 25 32 40 50
Тип насоса Alpha 2 25-60 Alpha 2 32-60 MAGNA
UPE 40-120
MAGNA
UPE 50-60
Диапазон скоростей вра-
щения
n
мин
-1
– – 900-3580 680-1970
Потребляемая мощность P
1
Вт 5-45 5-45 25-445 32-335
Ток I A 0,05-0,38 0,05-0,38 0,16-2,0 0,2-1,51
Принадлежности для монтажа
(продолжение)
Газовый конденсационный котел
VIESMANN
15
5829 449 RU
