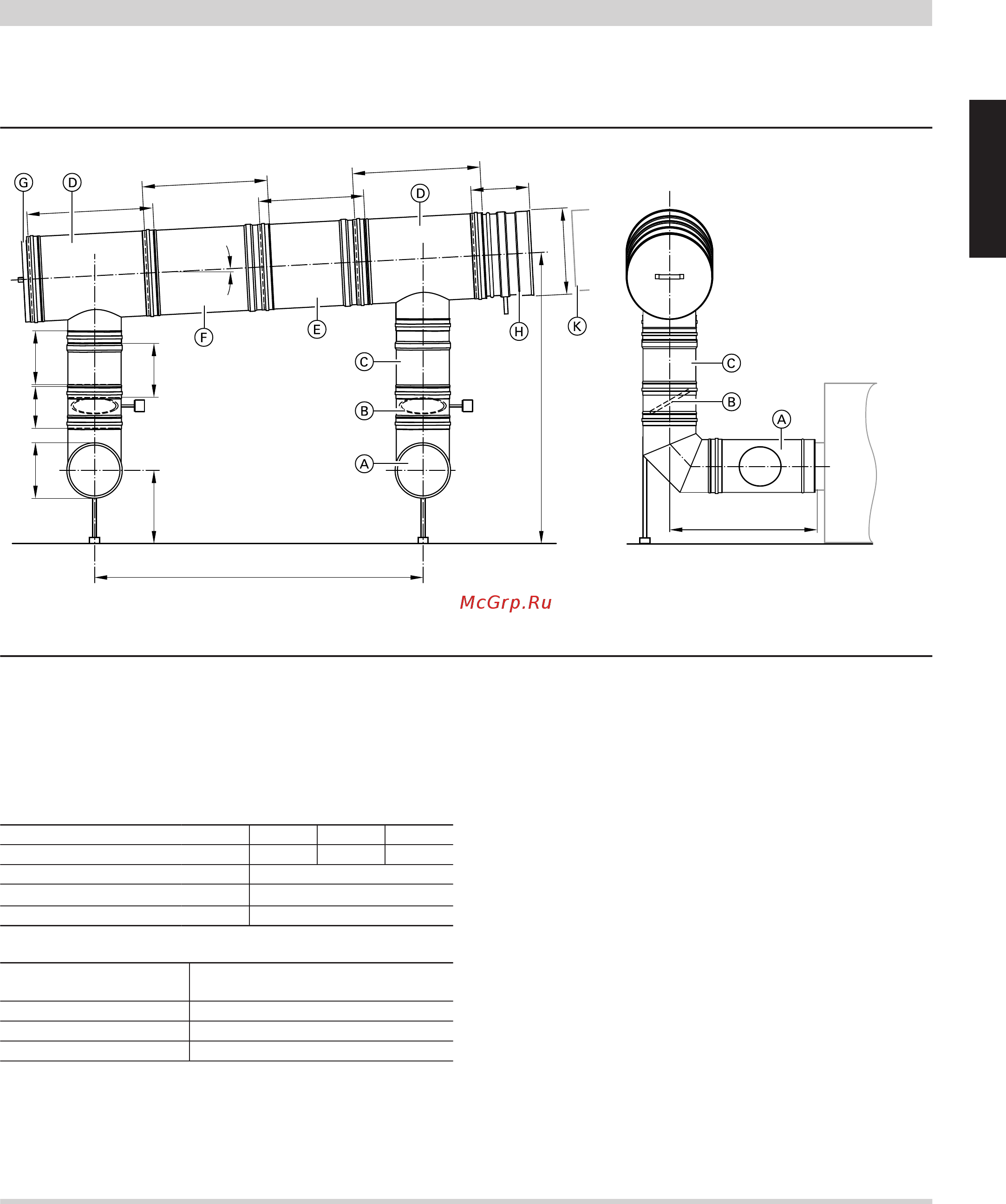

Для двухкотловых установок мощностью до 1260 кВт с Vitocrossal 300, тип CT3U
Подключение к системе удаления продуктов сгорания, по выбору для левостороннего или правостороннего отвода.
d
3°
b
≤ 1250
250
500
430
180
250
≤ 420
Ø 250
Ø a
500
430
250
Пример: правосторонний отвод
A
Присоединительный элемент котла с измерительным и реви-
зионным отверстием
B
Заслонка дымохода с электроприводом и соединительными
кабелями
C
Сдвижной элемент 250 мм
D
Соединительный тройник
E
Сдвижной элемент 500 мм
F
Продольный элемент 500 мм
G
Инспекционная крышка
H
Труба дымохода с конденсатоотводчиком
K
Система удаления продуктов сгорания
Таблица размеров
Номинальный диаметр мм 300 350 400
a 7 мм 300 350 400
b мм 1550
b
макс.
мм 1680
d мм 703
Таблица выбора для макс. напора 70 Па
Номинальная тепловая
мощность (кВт)
Диаметр вертикального дымохода
длиной до 30 м (в мм)
2x400 7 300
2x500 7 350
2x630 7 400
Диаметр дымохода и коллектора уходящих газов должен быть
одинаковым.
Присоединительный патрубок котла установить на опору и обес-
печить отсутствие нагрузок и моментов.
Указание
Данные приведены для режима эксплуатации с отбором воздуха
для горения из помещения.
Указание
При монтаже коллектора продуктов сгорания исключить воз-
действие нагрузок и моментов на присоединительный патру-
бок котла, использовав опорные элементы (опоры пола, стен,
перекрытия). Принадлежности по запросу.
8.9 Звукоизоляция
Системы "горелка-котел", циркуляционные насосы и прочие агре-
гаты, используемые в отопительных установках, являются источ-
никами шума.
Шумы из помещения отопительной установки через пол, потолок
и стены передаются в соседние помещения, а через систему уда-
ления продуктов сгорания, а также приточные и вытяжные отвер-
стия - в другие помещения и наружу.
Там они могут создавать определенные неудобства для находя-
щихся поблизости людей. Для предотвращения шумовых помех
могут потребоваться дополнительные меры по звукоизоляции,
которые должны быть учтены уже на стадии проектирования.
Реализация мер по снижению шума в дополнительном порядке
зачастую оказывается весьма трудоемкой и связана с соответ-
ствующими расходами.
Указания по проектированию
(продолжение)
Газовый конденсационный котел
VIESMANN
51
5829 449 RU
