7.1 Технические данные
Принадлежности для подключения отопительных контуров
Насосная группа отопительных контуров Divicon
для водогрейных котлов мощностью до 314 кВт
Технические характеристики
Конструкция и функционирование
■ К распределительной гребенке подающей и обратной маги-
страли могут быть подключены от 1 до 4 отопительных конту-
ров.
■ Свободные подключения закрываются глухими фланцами
(имеются в комплекте поставки).
■ Распределительные гребенки подающей и обратной маги-
страли могут быть расположены по выбору с правой или с левой
стороны водогрейного котла.
■ Теплоизоляция для насосной группы Divicon входит в комплект
поставки.
Насосные группы отопительных контуров Divicon, наполь-
ный монтаж
для Vitocrossal 200 и 300
Для этих водогрейных котлов готовые трубные соединения
использовать нельзя. С помощью отдельных регулируемых опор
и выполненных заказчиком трубных соединений насосная группа
отопительных контуров Divicon может быть также установлена
вблизи от котла или альтернативно закреплена на стене.

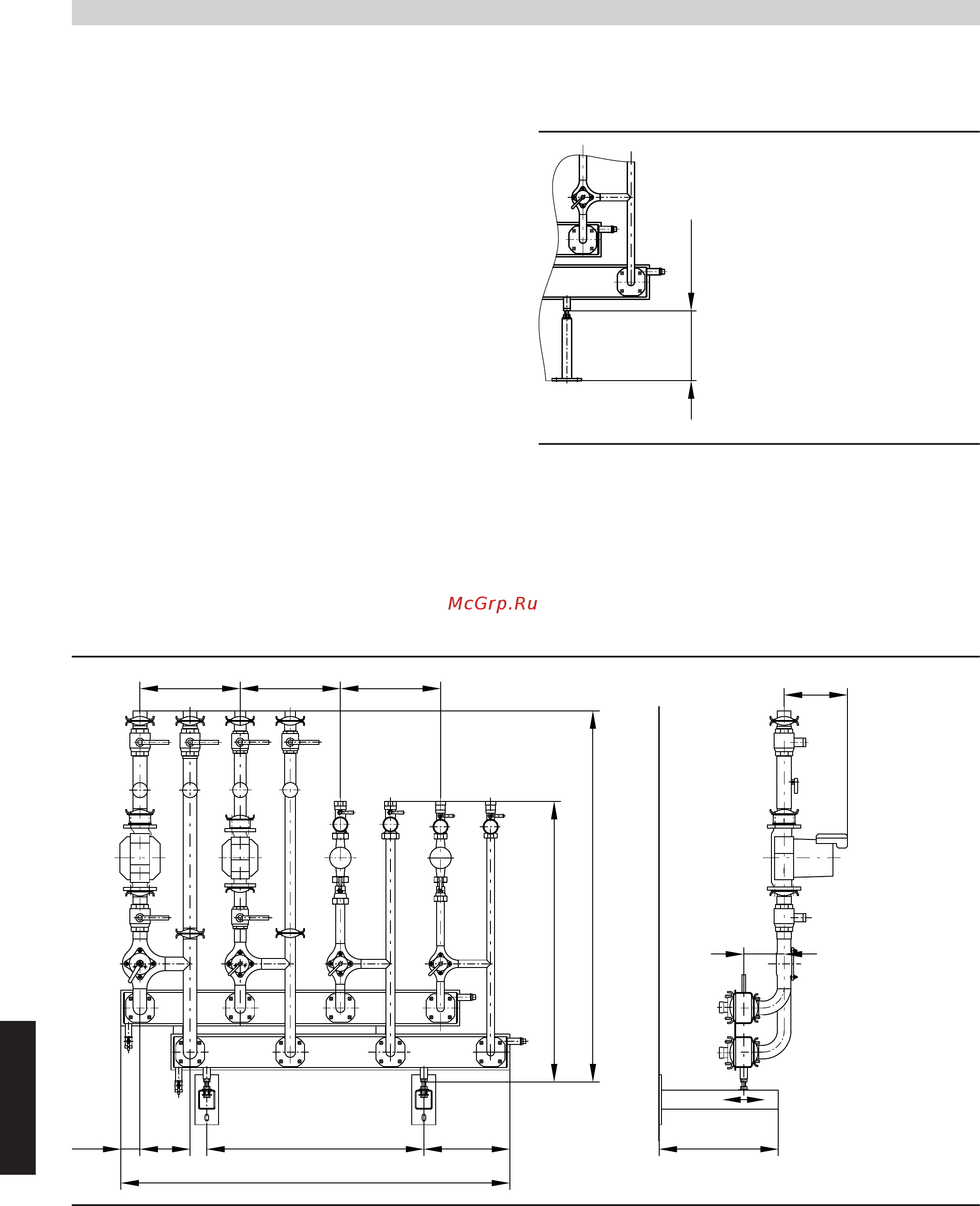

280 - 400
Насосные группы отопительных контуров Divicon, настенный монтаж
для Vitocrossal 200 и 300
500
c
= 307
b
a
1630
360
910
210
70
420420420
Е
Е
EL
EL
E Патрубок опорожнения
EL Воздухоотводчик
Принадлежности для монтажа
12
