5547 015-1 RU 01/2015
Техническое описание

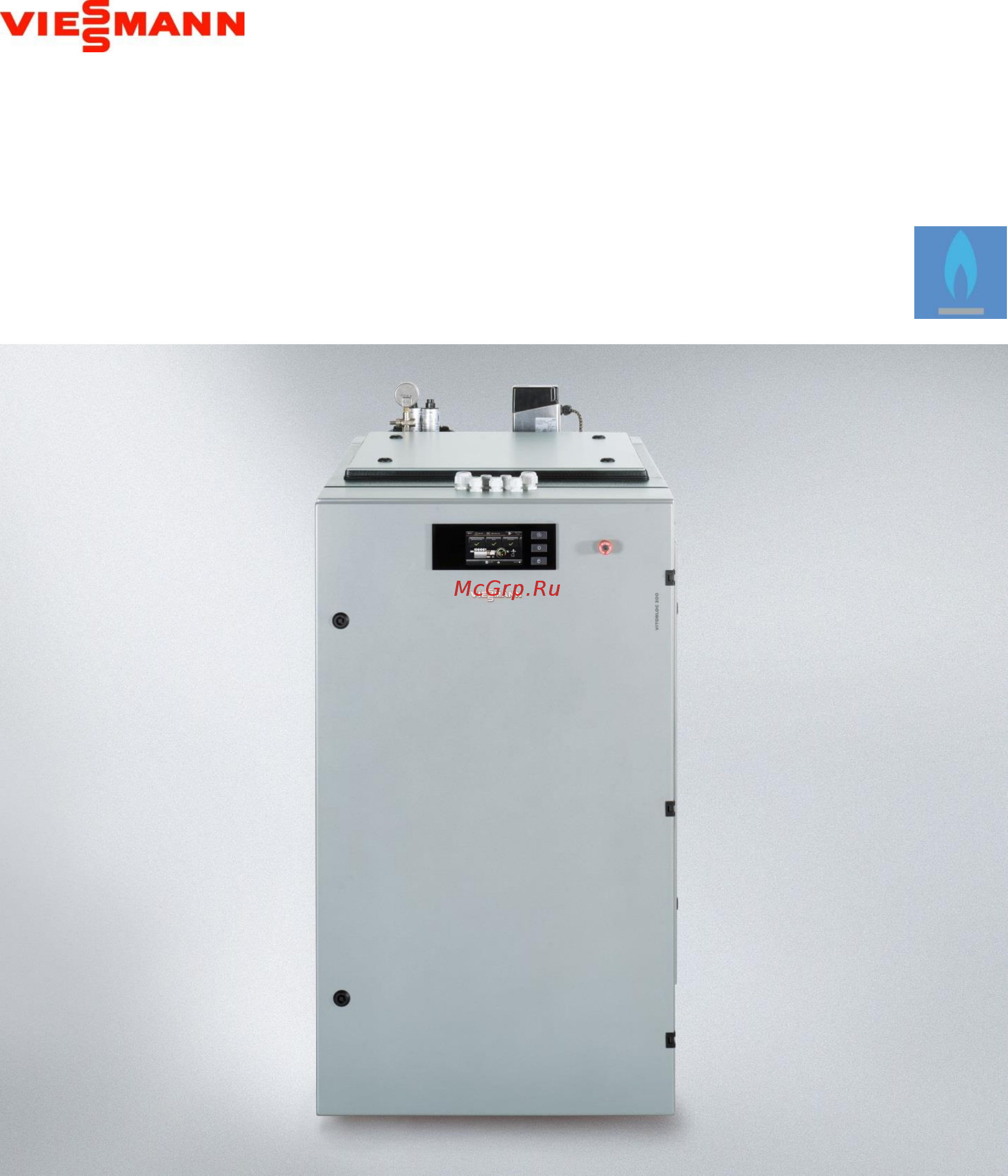

VITOBLOC 200
Блочно-модульная ТЭС — тепло и электроэнергия
из природного и сжиженного газа
Высокая эффективность благодаря комбинированно-
му производству
Общий КПД 94,0 %
Экономия первичной энергии 25,1 %
VITOBLOC 200 Тип EM-6/15
Блочно-модульная ТЭС для
работы на природном и сжиженном газе
в соответствии с требованиями Директивы
ЕС по газовым приборам и Директиве ЕС по
машинам
Электрическая мощность 6,0 кВт
Тепловая мощность 14,9 кВт
Расход топлива 22,2 кВт
конденсационная отопительная техника с
оптимальными значениями выбросов
вредных веществ
