Описание изделия
VITOBLOC 200 EM-6/15 9
5547 015-1 RU

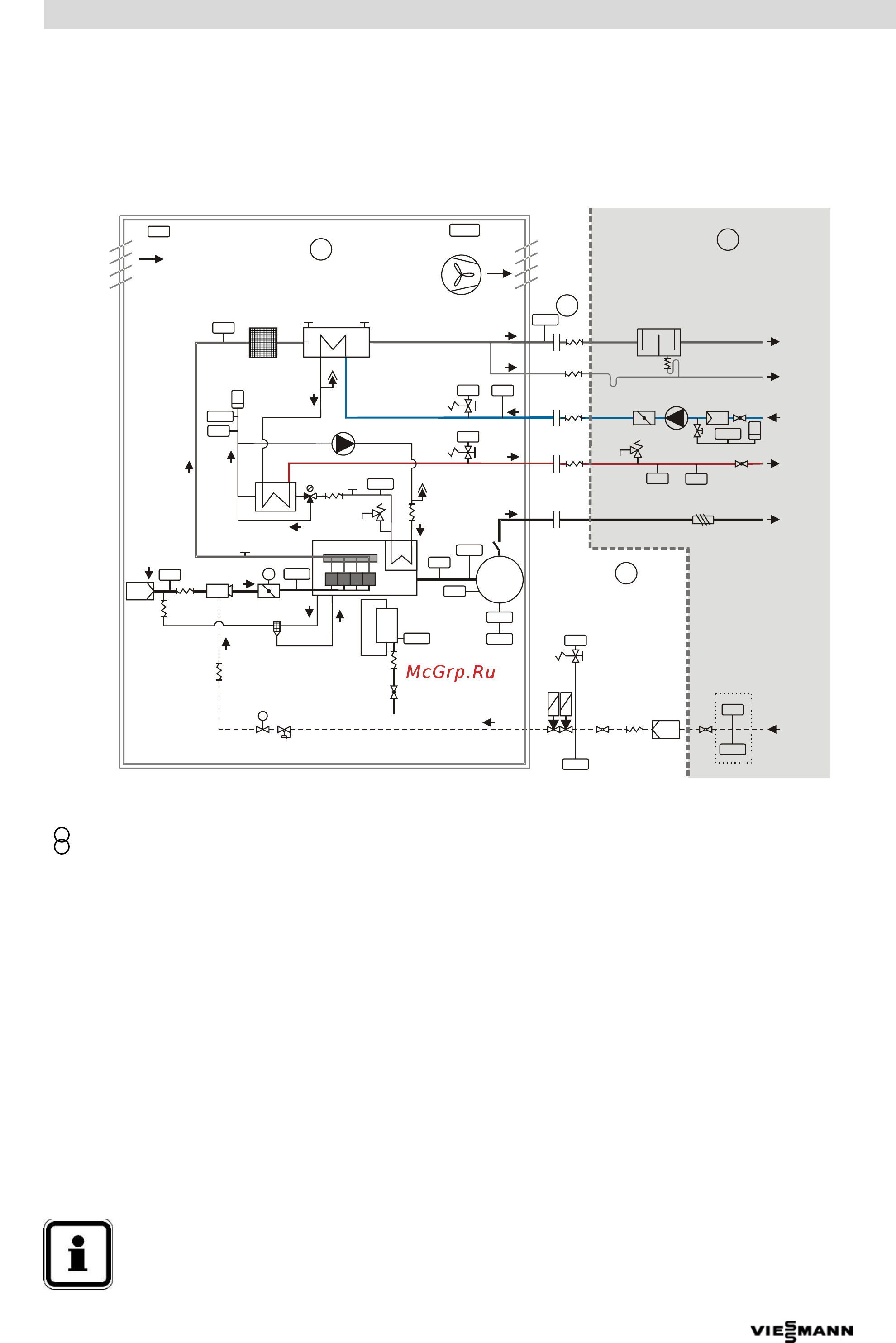

2.2.11 Общая схема устройств контроля для Vitobloc 200
Контроль осуществляется посредством датчиков
давления масла, температуры охлаждающей жидко-
сти, температуры уходящих газов, температуры воды
в системе отопления и скорости вращения, а также
датчиков минимального давления охлаждающей
жидкости, минимального уровня масла и предохрани-
тельного ограничителя температуры, включая про-
водку до распределительного шкафа.
Блочно-модульная ТЭС (комплект поставки) Работы, выполняемые заказчиком (рекомендация)
34 (AGA)
33 (KO)
14 (HR)
15 (HV)
16
24
44 (GAS)
PO
PZA-
XC
SC
ES
TI
SZA-
PZA
EIA
TZA+
LZA-
STB
M
M
G
3~
P/T
PI
PI
PZA-
PI
PI
P/TP/T
TI
PI
1
2
82
35
31
21
83
80
81
32
12
26
27
27
11
25
67
45*
46
T
42
52
61
6263
70
43
41
65
64
66
69
24
23
68
*
*
*
*
1
1
TS
TSA+
70°C
22
T
46
T
PZA+
PZA+
PC
PZA+
**
P
N
= 20..50 mbar
Рис. 3 Устройства контроля
Обозначения:
1 Блочно-модульная ТЭС (комплект поставки)
2
Работы, выполняемые заказчиком (рекомендация)
11 Предохранительный клапан (вода системы
отопления)
12 Насос отопительного контура
13 Регулятор температуры обратной магистрали
14
Обратная магистраль отопительного контура (HR)
15
Подающая магистраль отопительного контура (HV)
16 Электроэнергия 400 В, 50 Гц
17 Смесь охлаждающей жидкости, подающая
магистраль
18 Смесь охлаждающей жидкости, обратная маги-
страль
19 Насос смеси охлаждающей жидкости
21 Предохранительный клапан (охлаждающая
жидкость двигателя)
22 Масляный радиатор
23 Насос охлаждающей жидкости
24 Мембранный расширительный бак
25 Теплообменник охлаждающей жидкости
26 Грязеуловитель
27 Запорный клапан
31 Теплообменник уходящих газов
32 Шумоглушитель
33 Выходной патрубок конденсата (KO) на крышке
отверстия для чистки
34 Выход уходящих газов (AGA)
35 Трехкомпонентный катализатор
41 Клапан лямбда-регулирования
42 Магнитный клапан
43 Регулятор нулевого давления
44 Патрубок подачи газа (GAS)
45 Газовый фильтр, поставляется отдельно
46 Газовый шаровой кран с термическим предо-
хранительным клапаном
47 Устройство контроля герметичности
51 Дополнительный бак смазочного масла (свежее
масло)
52 Резервный бак с функцией контроля минималь-
ного уровня масла
61 Обратная магистраль смазочного масла (от
маслоотделителя)
62 Клапан для спуска газов из кривошипной
камеры
63 Маслоотделитель
64 Воздух для сгорания
65 Воздушный фильтр
66 Газовоздушный смеситель
67 Генератор
68 Сборный трубопровод выхлопных газов
69 Двигатель
70 Регулятор частоты вращения и дроссельный
клапан
80 Вытяжной вентилятор
81 Отработанный воздух
82 Приточный воздух
83 Звукоизолирующий кожух
Точки измерения:
EIA Контроль индикации генератора
ES Управление мощностью генератора
LZA
Контроль минимального уровня наполнения
P Давление
P
N
Давление потока газа
PC Регулятор давления
PI Индикация давления
PO Визуальная индикация давления
PZA- Минимальное давление отключения
PZA+ Максимальное давление отключения
SC Регулятор частоты вращения
STB Предохранительный ограничитель
температуры
SZA- Пониженная частота вращения
T Температура
TA Температура отработавшего воздуха
перед вентилятором
TC Регулятор температуры
TI Индикация температуры
TS Температура звукоизолирующего
кожуха
TSA+ Температура звукоизолирующего
кожуха, при которой происходит от-
ключение
TZA+ Контроль температуры обмотки
генератора
XC Лямбда-зонд
*
Поставляется отдельно для монтажа заказчиком
** Опциональное оборудование
УКАЗАНИЕ!
Для подсоединения отопительного контура в соответствии с требованиями техники безопасности ис-
пользовать только узлы, прошедшие испытание на годность к эксплуатации!
