Оглавление
VITOBLOC 200 EM-6/15 5
5547 015-1 RU
1.2 Длительная
производительность в режиме
параллельной работы в сети
Значения производительности и КПД см. на стр. 15,
табл. 5.
Значения производительности и КПД соответствуют
требованиям стандарта DIN ISO 3046/1 при темпера-
туре воздуха 25 °C, атмосферном давлении
1 000 мбар (высота установки до 100 м над уровнем
моря),
относительной влажности 30 % и метановом числе
80, коэффициенте реактивной мощности косинус фи
= 1, а также температуре теплоносителя на входе в
модуль
30 °C. Допустимое отклонение всех показателей КПД
и тепловой мощности составляет 7 %. Для расхода
энергии допустимое отклонение составляет 5 %.

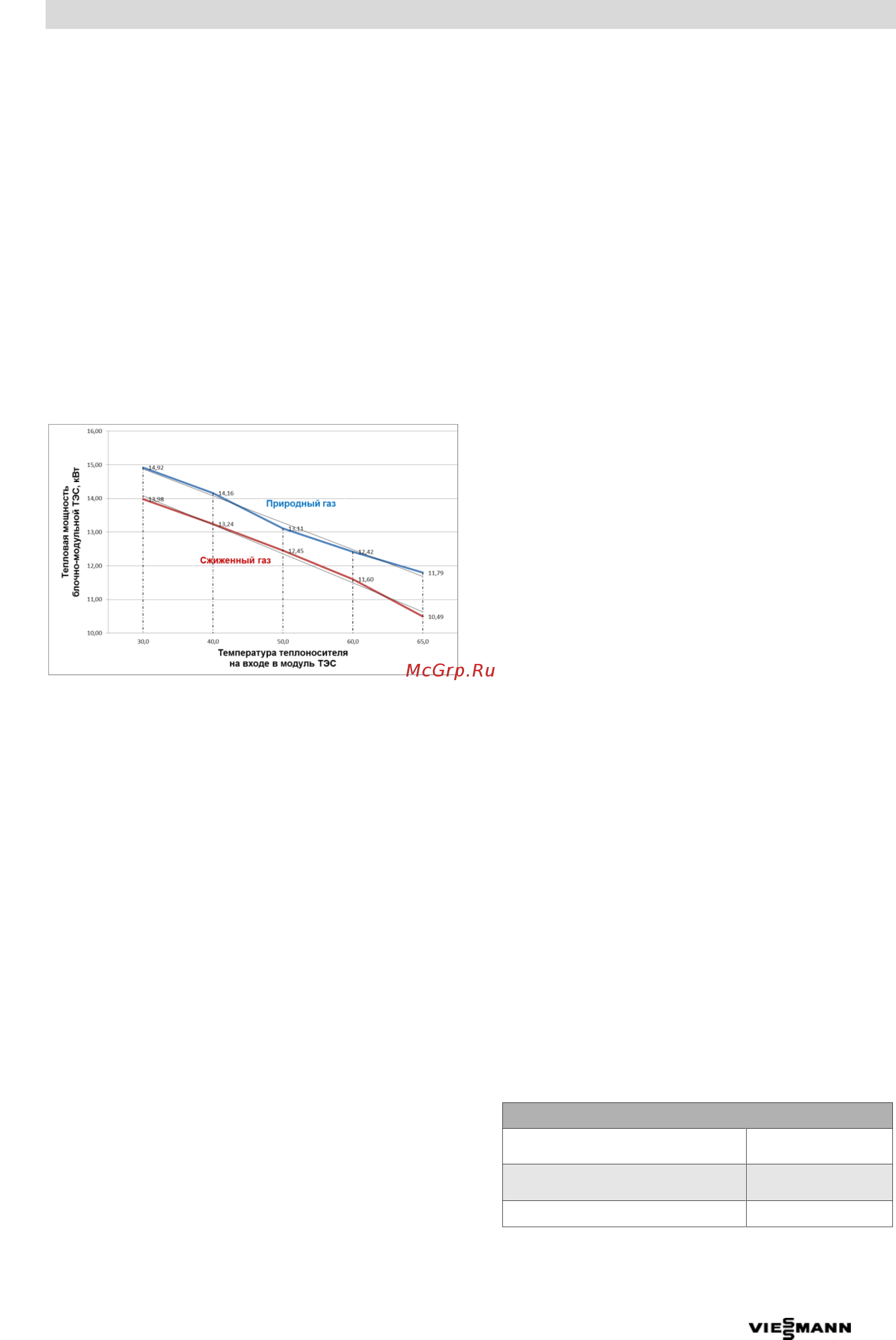

Рис. 1 Тепловая мощность блочно-модульной ТЭС в
зависимости от температуры теплоносителя
на входе в ТЭС
Все прочие параметры блочно-модульной ТЭС при-
ведены для режима параллельной работы в сети.
Сведения для диапазона частичных нагрузок приво-
дятся лишь для информации, однако согласно ISO и
DIN, без гарантии.
В качестве топлива может быть использован как при-
родный газ согласно инструкции DVGW G260, газ 2-го
семейства, а также сжиженный газ (пропан согласно
DIN 51622). Все необходимые данные о других газах и
условиях монтажа предоставляются по запросу.
Коэффициент использования первичной энергии
Коэффициент использования первичной энергии (fp)
наряду с самим энергопотреблением включает в себя
также все предыдущие производственные процессы,
необходимые для обеспечения энергоносителем
(добычу, преобразование, распределение). Так как
блочно-модульная ТЭС обеспечивает снабжение
электроэнергией, тем самым вытесняется электро-
энергия, создаваемая обычным способом.
В результате этого отдельная блочно-модульная ТЭС
характеризуется очень низкими коэффициентами
использования первичной энергии.
Для системы в целом, состоящей из блочно-
модульной ТЭС, других генераторов энергии и потре-
бителей, в каждом отдельном случае, однако, требу-
ется особая оценка.
Экономия первичной энергии согласно Директиве
ЕС о совместном производстве тепла и электро-
энергии
Степень экономии первичной энергии представляет
собой экономию топлива за счет совместного произ-
водства электроэнергии и тепла в рамках когенера-
ционного процесса в процентах по отношению к по-
треблению теплоты сгорания топлива в эталонных
системах с несовместным производством электро-
энергии и тепла.
Формула расчета определена в приложении III Ди-
рективы 2004/8/ЕС о стимулировании когенерации в
соответствии с потребностью в полезном тепле.
Каждая малая и сверхмалая блочно-модульная ТЭС
(< 1 МВт
эл
), обеспечивающая экономию первичной
энергии, считается высокоэффективной.
Таким образом, все модули ТЭС Vitobloc 200, эксплу-
атируемые в соответствии с данной директивой,
являются высокоэффективными.
1.3 Режим аварийной сети
При соответствующем расчете параметров низковоль-
тного распределительного устройства, а также при
установке пользователем дополнительного оборудо-
вания (централизованная защита сети и установки) с
внесением изменений в отдельные приборы модули
блочной ТЭС также могут использоваться в режиме
аварийной сети в качестве агрегатов аварийного энер-
гообеспечения при сбоях в основной электросети.
Если отказ сети произошел при неработающей блоч-
но-модульной ТЭС, запуск и автоматическое подклю-
чение первого модуля блок-ТЭС к аварийной шине
может быть произведено в течение 15 секунд.
Для обеспечения достаточных резервов регулирова-
ния при работе в режиме аварийной сети максималь-
ная мощность будет снижена на 10%. Потребители,
использующие аварийную сеть, должны подключать-
ся поэтапно (например, 30% – 30% – 30%).
Применительно к установкам аварийного энерго-
обеспечения действует следующее правило:
Как в режиме параллельной работы в сети, так и в
режиме аварийной сети температура в обратной
магистрали отопительного контура не должна пре-
вышать 60°C.
Функция аварийной сети не действует в сочетании с
работой абсорбционной холодильной установки.
1.4 Выбросы вредных веществ
Следующие значения выбросов после очистки ухо-
дящих газов приведены для сухих уходящих газов с
остаточным содержанием кислорода 5 %.
Обеспечиваются значения, вполовину меньше требо-
ваний согласно Техническому руководству по охране
атмосферного воздуха от 2002 г.
Значения выбросов
Содержание NO
x
, измереное
для NO
2
< 125 мг/Нм³
Содержание CO
< 150 мг/Нм³
< 129 мг/кВтч
Формальдегид CH
2
O
< 60 мг/Нм³
Таб. 2 Значения выбросов после очистки уходящих
газов
