Технические данные
22 VITOBLOC 200 EM-6/15
5547 015-1 RU
4.4 Указания по монтажу
Подробные указания по планированию и выполнению
Вы найдете в инструкции по проектированию Блоч-
ной тепловой электростанции природного газа
Vitobloc 200, а также в соответствующей инструкции
по монтажу.
При монтаже блочно-модульной ТЭС должны соблю-
даться следующие условия:
- Для эксплуатации и технического обслуживания
обеспечить свободное расстояние в соответствии
с планом установки, Рис. 7.
- Рекомендуется проложить соединительный газо-
провод двойного диаметра длиной примерно 5 м
до блочно-модульной ТЭС, чтобы использовать
это расстояние в качестве буферной емкости. Это
позволяет выравнивать колебания давления,
возможные при переключении котлов.
- При работе на природном газе рекомендуется
использовать откалиброванный газовый счетчик
типоразмера G4. Газовый счетчик предоставляет-
ся заказчиком.
- В процессе эксплуатации на блочно-модульной
ТЭС выделяется конденсат. Должен быть преду-
смотрен водяной затвор (сифон) с эффективной
высотой водяного столба не менее 250 мм, чтобы
не допустить недопустимой утечки отработанных
газов через конденсатоотводчик. Регулярно про-
верять уровень водяного затвора.
- Упрочненное монтажное основание размером
1200 x 800 x 150 мм (длина x ширина x высота),
на котором блочно-модульная ТЭС устанавлива-
ется без крепления (!) на упругих элементах, слу-
жит для того, чтобы увеличить массу с целью
улучшить поглощение корпусных шумов для за-
щиты строительной конструкции, главным обра-
зом в жилых зданиях. Прокладки из силомера
(например, SR11/25, двухслойные, фирмы
Sahlberg) под всей площадью основания являют-
ся практичным решением для эффективной изо-
ляции корпусных шумов.
- При использовании коллектора выхлопных газов в
многомодульных установках каждый неработаю-
щий модуль блочной ТЭС должен быть оснащен
полностью герметичным запорным клапаном,
чтобы избежать попадания в них обратного пото-
ка уходящих газов. В противном случае для каж-
дой блочно-модульной ТЭС необходимо преду-
смотреть отдельный дымоход.
- Конденсат выхлопных газов следует утилизиро-
вать согласно действующим предписаниям.
- Так как при низкой температуре уходящих газов в
них может конденсироваться масляный пар, в
конденсатопроводе заказчик должен предусмот-
реть маслоотделитель.
ОПАСНО!
Не размещать в одном помещении с ко-
тельной установкой, атмосферной горел-
кой или холодильной установкой NH
3
.
ZL
GAS
AL
KO
AGA
Вид сверху
HR / HV
G
G
H
I
KO
1m
AGA
Разрез
B
F
AL
GAS
HV
ZL
KO
KO
D
C
E
K
A
Обозначения: AGA уходящий газ
HR обратная магистраль
отопительного контура
AL отработанный воздух
HV подающая магистраль
отопительного контура
GAS природный газ
KO конденсат
ZL приточный воздух

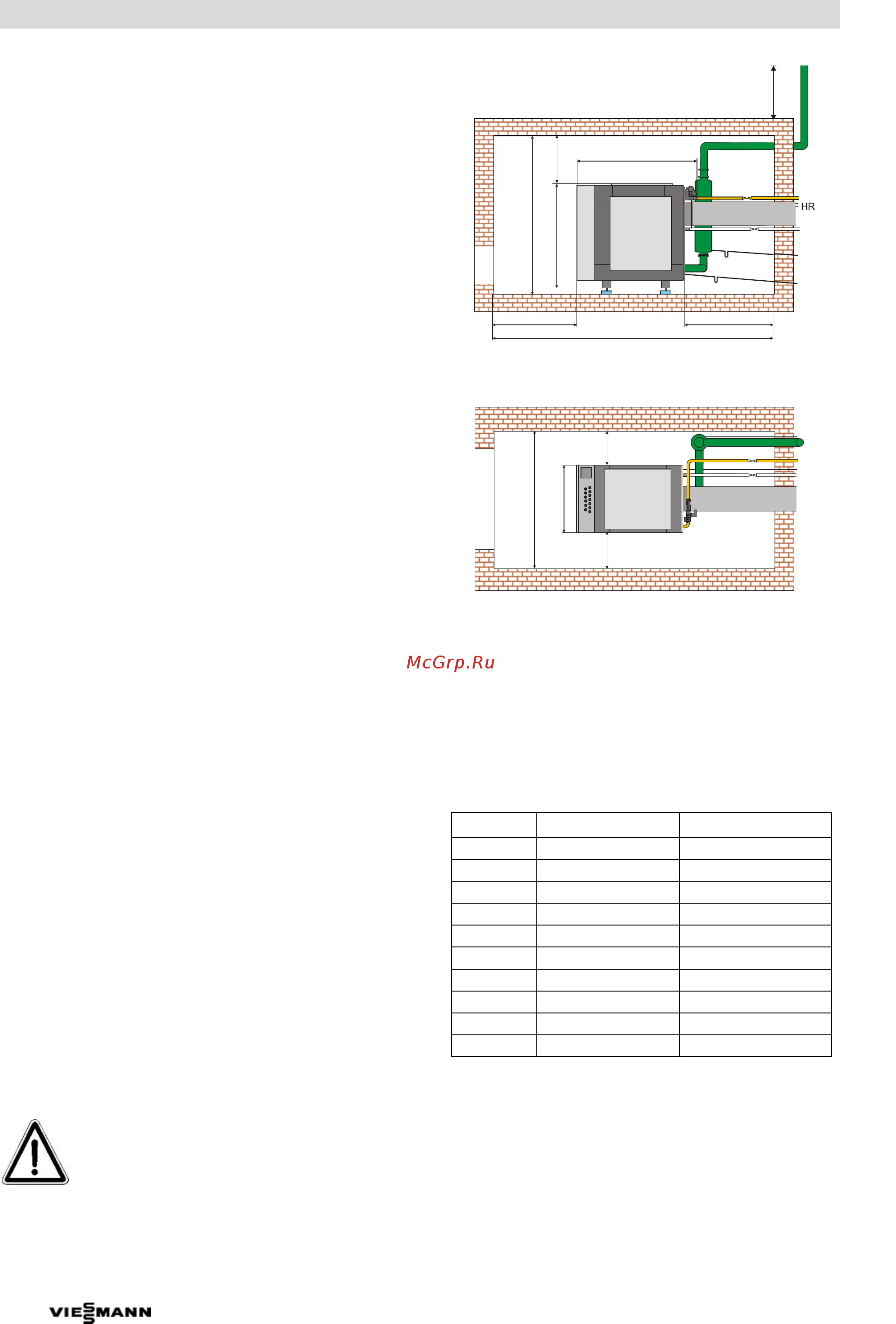

Рис. 7 Примеры монтажных чертежей – изображение
без арматуры и приборов безопасности (разме-
ры в мм)
Рис. 7
Примечание
A
1000 мм
свободно
B
1200 мм
рекомендация
C
3 550 мм
D
1 600 мм
E
1 440 мм
F
2 220 мм
G
800 мм
свободно
H
760 мм
I
2 360 мм
K
700 мм
свободно
Таб. 9 Монтажные размеры
4.5 Соотношение пуск/останов
При каждом пуске модуль должен работать минимум 180
минут (соотношение числа часов эксплуатации к числу
пусков прибл. 3:1).
Преждевременный износ пусковых устройств при более
коротком времени обусловлен режимом эксплуатации и
не является дефектом.
