Общие сведения
6 VITOBLOC 200 EM-6/15
5547 015-1 RU

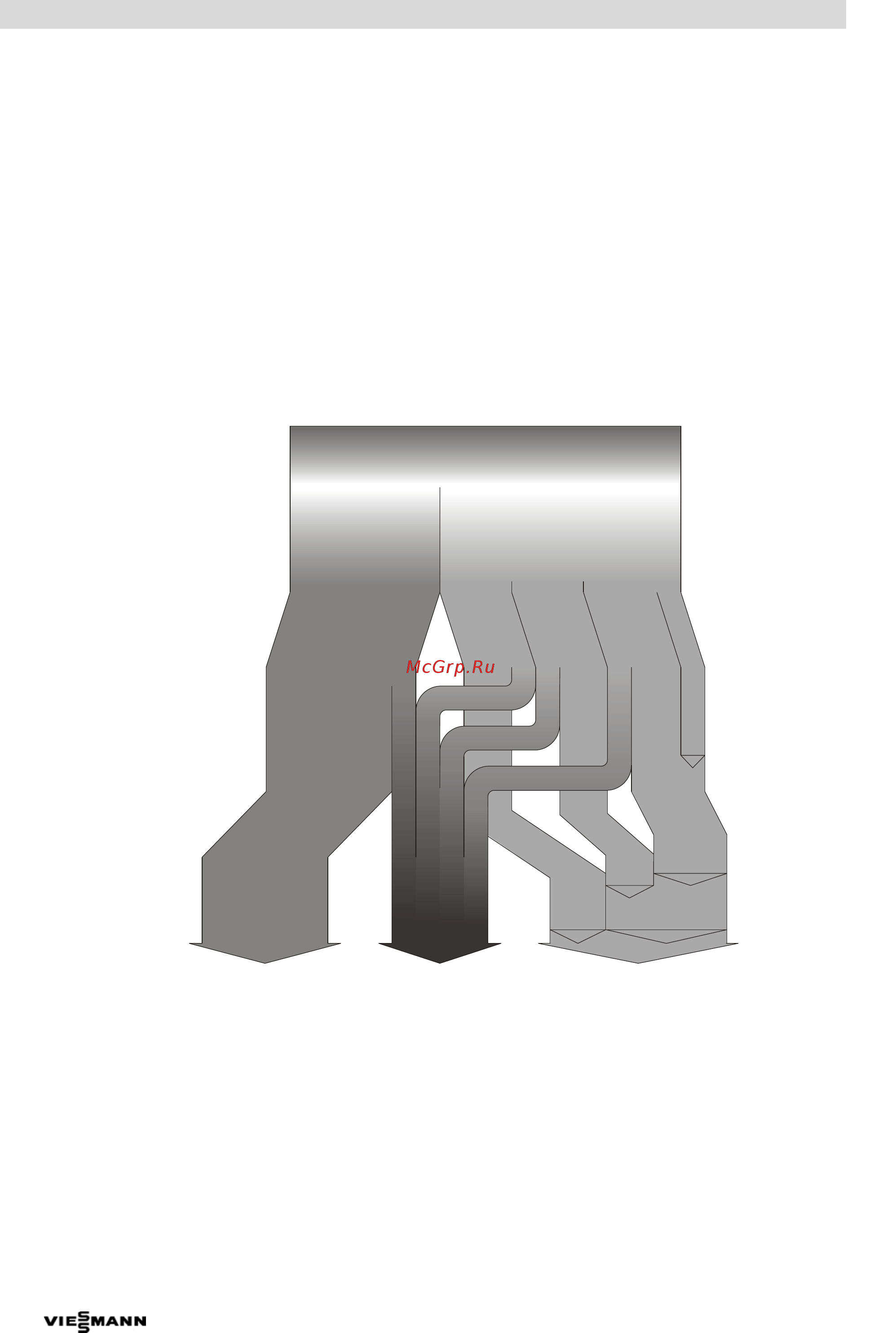

1.5 Энергетический баланс
Энергетический баланс графически отображает поток
энергии блочно-модульной ТЭС.
Энергетический баланс наглядно демонстрирует
преобразование первичной энергии (природный или
сжиженный газ, 100%) в полезную электрическую и
тепловую энергию. Отображаются также потери,
возникающие в процессе этого преобразования.
Максимальный расход электрической энергии не
представлен, поскольку он может варьироваться в
зависимости от режима работы.
Электрическая полезная энергия возникает в процес-
се горения в газовом двигателе внутреннего сгорания
и преобразуется в ток через его вращательное дви-
жение с помощью синхронного генератора.
Тепловая полезная энергия также возникает вслед-
ствие вращательных движений в газовом ДВС. Она
распределяется между теплом выхлопных газов,
трубой коллектора, блоком цилиндров двигателя, а
также моторным смазочным маслом и используется,
например, для подогрева воды в системе отопления.
Общий КПД блочно-модульной ТЭС является суммой
электрической и тепловой полезной энергии.
КПД в соответствии с энергетическим законодатель-
ством определяется как отношение суммы произве-
денной термической и механической мощности к
сумме использованной и вспомогательной энергии.
Подача газа 100%
(теплота сгорания)
Механическая
энергия
Тепловая
энергия
Тепло
продуктов
сгорания
Труба
коллектора
Блок
электро
привода
-
Смазочное масло
Тепло
продуктов
сгорания
Охлаждающая
вода двигателя
Механические потери
Физические тепловые потери
Потери на излучение
Полезная
электроэнергия
Потери
Полезная
тепловая энергия
Природный газ
Сжиженный газ
27,0%
27,3%
6,0%
9,1%
67,0%
63,6%
Рис. 2 Энергетический баланс блочно-модульной ТЭС при оптимальной термической привязке
