Дополнительно необх. в режиме с переменной температурой
теплоносителя
■ Смесительная группа, принадлежность
■ Vitotronic 200-H, только при наличии одного из следующих
контроллеров:
– Vitotronic 100, тип GC1B и GC4B, Vitotronic 200, тип GW1B или
Vitotronic 300, тип GW2B и GW4B с постоянной регулировкой
температуры обратной магистрали
– Vitotronic 200-H без свободного отопительного контура со сме-
сителем
Макс. передаваемая тепловая мощность 80 и 120 кВт
a
b
e
73
d
c
281
SIV
HR
HV
ХВ
ГВ
A
A

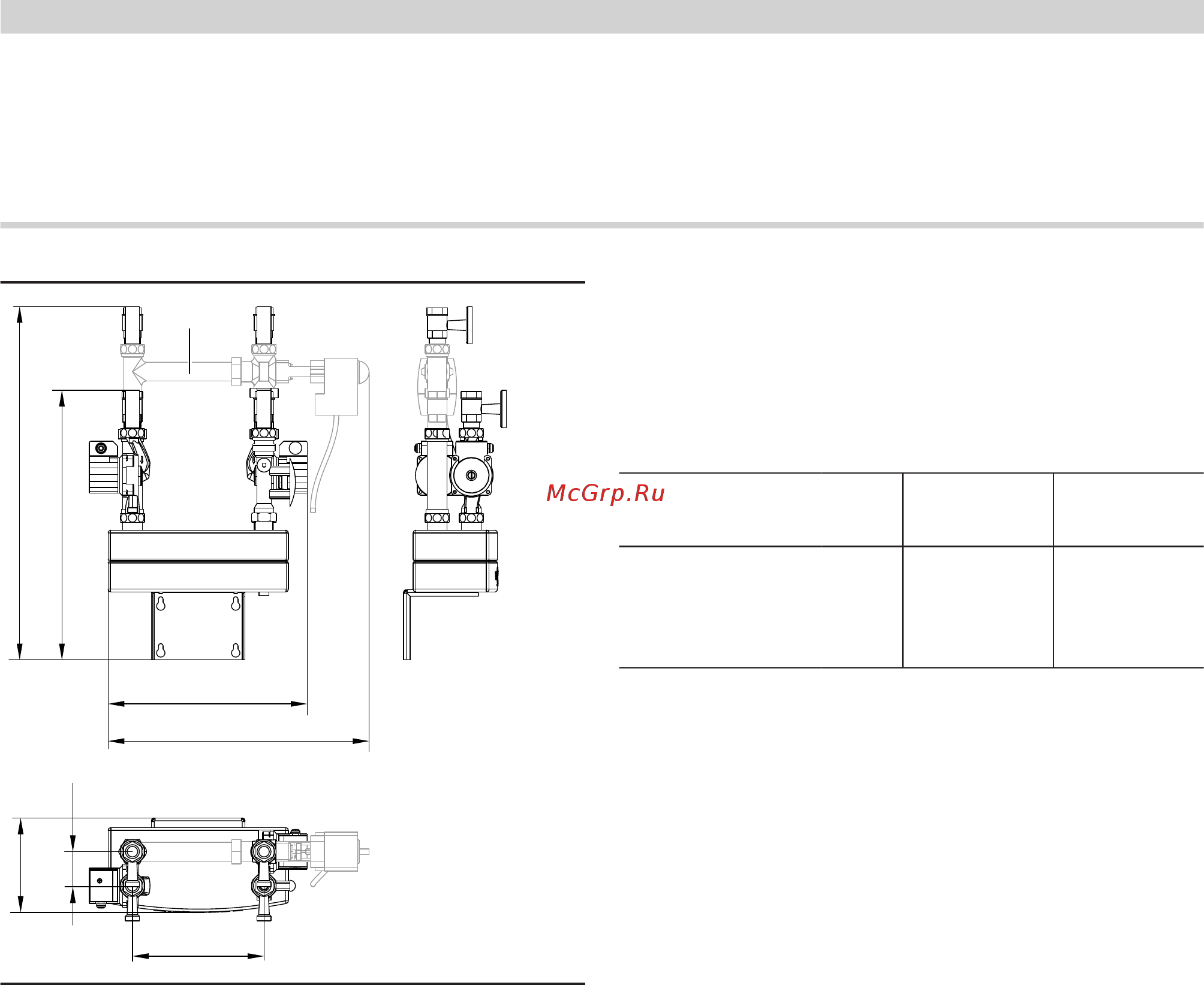

Смесительная группа для 80 и 120 кВт
HR Обратная магистраль греющего контура
HV Подающая магистраль греющего контура
ХВ Холодная вода
SIV Предохранительный клапан (для защиты теплообменника;
не заменяет предохранительный клапан согласно
DIN 1988)
ГВ Горячая вода к буферной емкости
Таблица размеров
Максимальная пе-
редаваемая тепло-
вая мощность
кВт 80 120
a мм 755 805
b мм 580 625
c мм 600 600
d мм 465 465
e мм 205 205
Технические данные Vitotrans 222
(продолжение)
10
VIESMANN
VITOCELL 100-L
5457 962 GUS
