Viessmann Vitocell 100-L [11/20] Технические данные vitotrans 22
![Viessmann Vitocell 100-L [11/20] Технические данные vitotrans 22](/views2/1474645/page11/bgb.png)

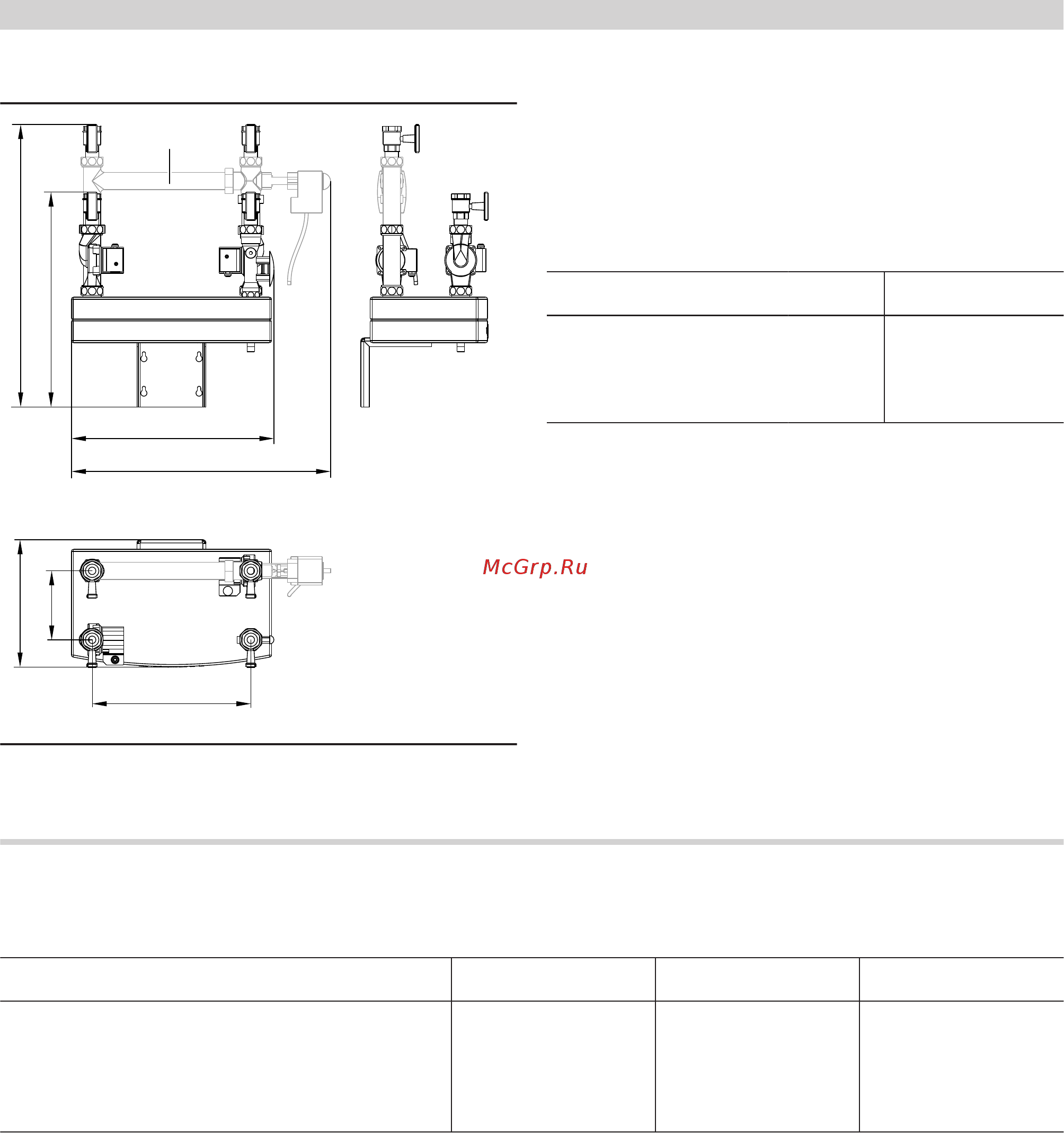

Макс. передаваемая тепловая мощность 240 кВт
a
b
e
200
d
c
460
SIV
HR HV
ХВ
ГВ
B
B
Смесительная группа для 240 кВт
HR Обратная магистраль греющего контура
HV Подающая магистраль греющего контура
ХВ Холодная вода
SIV Предохранительный клапан (для защиты теплообменника;
не заменяет предохранительный клапан согласно
DIN 1988)
ГВ Горячая вода к буферной емкости
Таблица размеров
Максимальная передавае-
мая тепловая мощность
кВт 240
a мм 815
b мм 620
c мм 755
d мм 590
e мм 370
Рабочие характеристики Vitotrans 222 в сочетании с Vitocell 100-L
Коэффициент производительности N
L
при температуре горячей воды 60 °C
макс. передаваемая тепловая мощ-
ность
кВт 80 120 240
Коэффициент производительности N
L
для накопительной емкости объемом
500 л 32 50 —
750 л 45 65 125
1000 л 52 72 132
Технические данные Vitotrans 222
(продолжение)
VITOCELL 100-L
VIESMANN
11
5457 962 GUS
