Буферная емкость для приготовления горячей воды в
системе послойной загрузки
Предназначена для установок со следующими параметрами:
■ макс. температура воды в водонагревателе 95 °C
■ рабочее давление в контуре ГВС до 10 бар (1,0 МПа)
Объем емкости л 500 750 1000
Регистрационный номер по DIN 0256/08-13
Затраты тепла на поддержание готовности q
BS
при разно-
сти температур 45 K (измеренные значения согласно
DIN 4753-8)
кВтч/
24 ч
2,9 3,6 4,3
Размеры
Длина a (7) без теплоизоляции мм 650 750 850
с теплоизоляцией мм 859 960 1060
Ширина b без теплоизоляции мм 837 957 1059
с теплоизоляцией мм 923 1045 1155
Высота c без теплоизоляции мм 1844 2005 2077
с теплоизоляцией мм 1948 2106 2166
Кантовальный размер без теплоизоляции мм 1860 2050 2130
Минимальная монтажная вы-
сота
мм 2045 2190 2250
Масса
Водонагреватель без теплоизоляции кг 136 216 282
с теплоизоляцией кг 156 241 312
Подключения (наружная резьба)
Вход горячей воды из теплообменника R 2 2 2
Холодная вода, горячая вода R 2 2 2
Циркуляция, опорожнение R 1¼ 1¼ 1¼

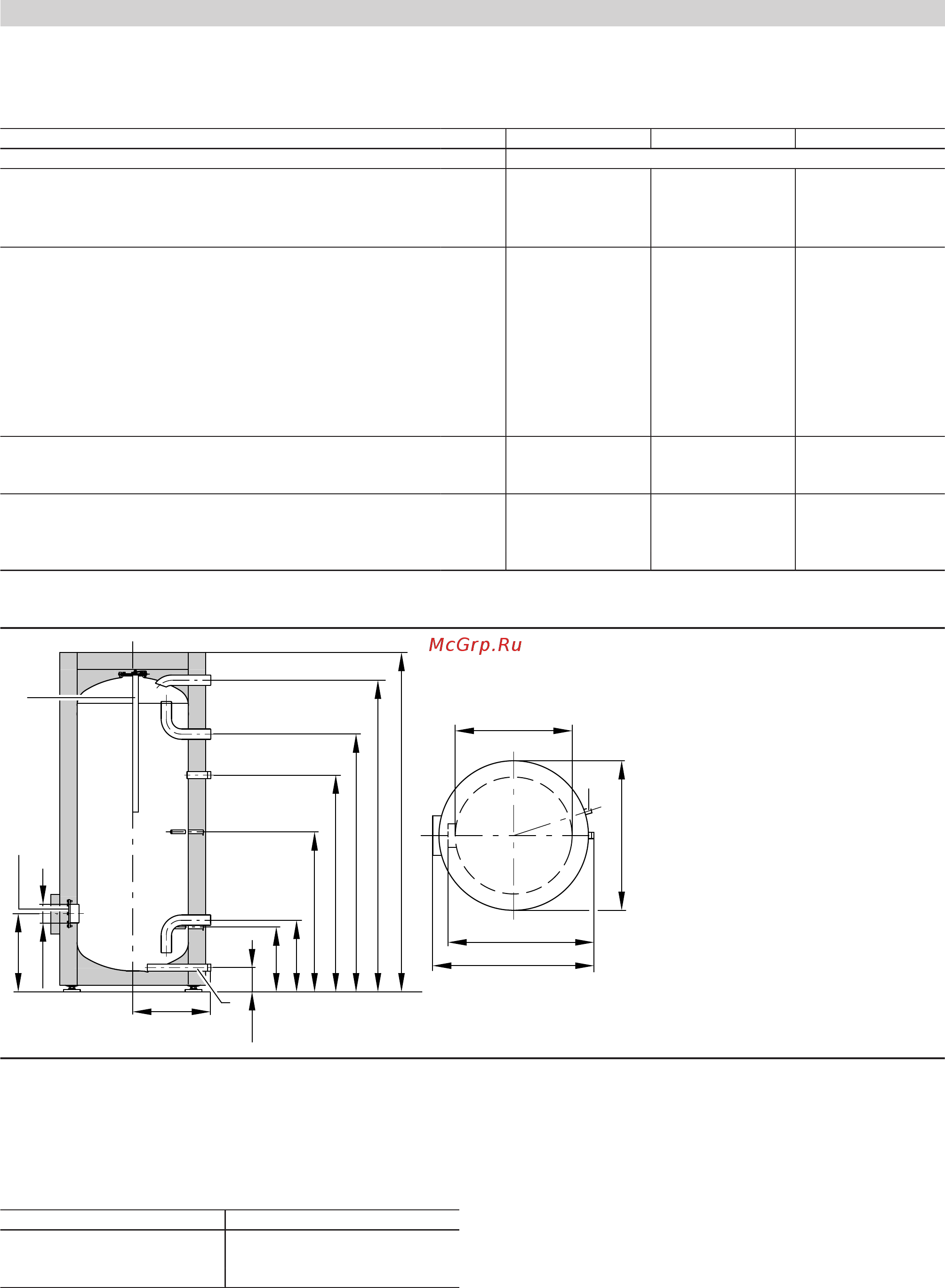

Объем 500 л
Ø 650
Ø 100
KW
SPR
WW
Z
107
344
SPR
WW/WT
VA
422
BO
Е
455
899
1230
384
1469
1784
c
SPR
a
b
837
BÖ Отверстие для визуального контроля и чистки
E Патрубок опорожнения
KW Трубопровод холодной воды
SPR Погружная гильза для датчика температуры емкостного
водонагоревателя или терморегулятора
VA Магниевый защитный анод
WW Трубопровод горячей воды
WW/WT Вход горячей воды из теплообменника
Z Циркуляционная линия
Таблица размеров
Объем емкости л 500
a мм 859
b мм 923
c мм 1948
Технические характеристики Vitocell 100-L
4
VIESMANN
VITOCELL 100-L
5457 962 GUS
