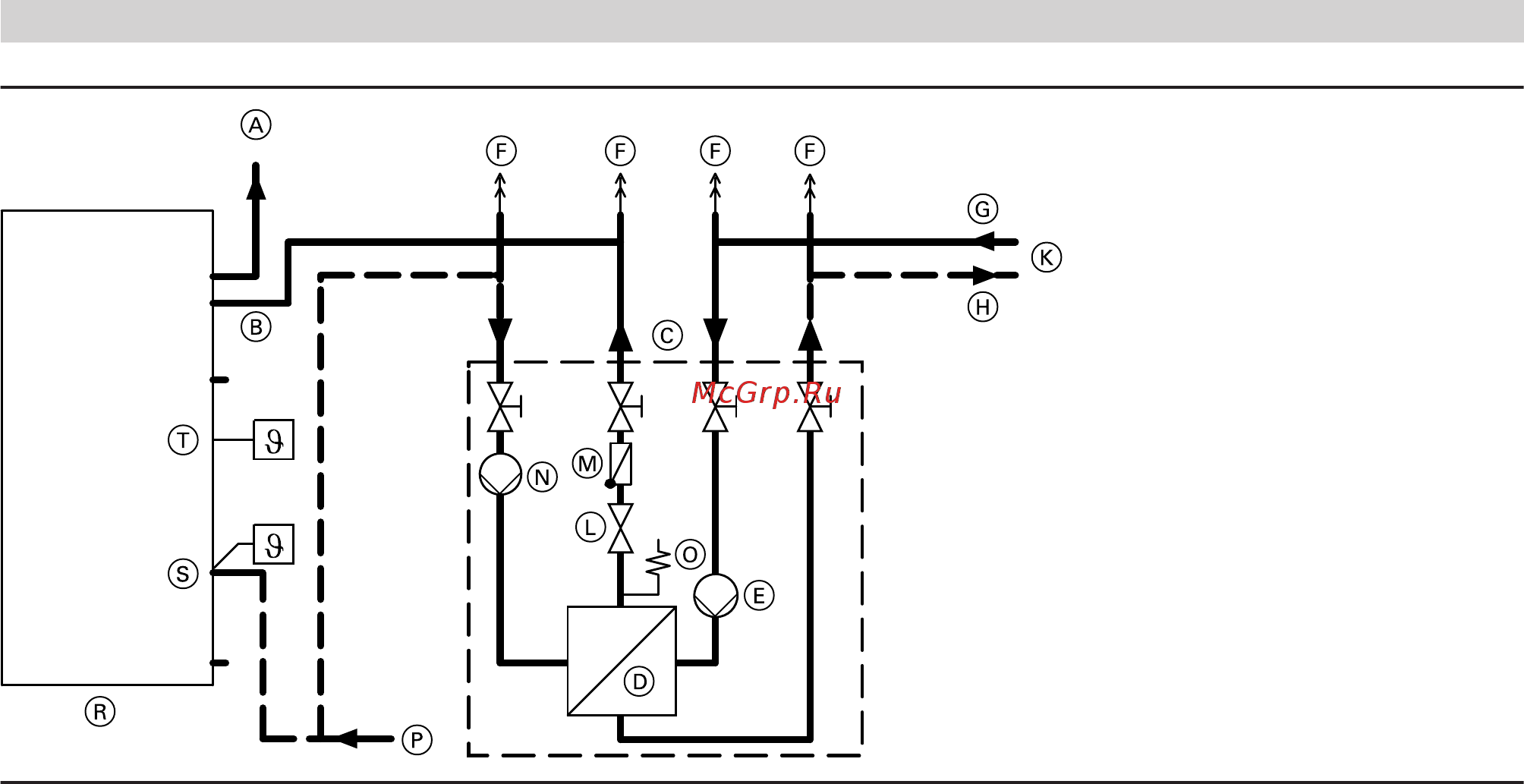

A
Трубопровод горячей воды
B
Вход горячей воды из теплообменника
C
Комплект теплообменника Vitotrans 222
D
Пластинчатый теплообменник
E
Насос греющего контура (первичный контур)
F
Воздухоотводчик
G
Подающая магистраль греющего контура
H
Обратная магистраль греющего контура
K
Источник тепла с постоянной температурой подачи (напри-
мер, система централизованного отопления, макс. 75 °C)
L
Вентиль регулирования расхода
M
Обратный клапан
N
Насос загрузки водонагревателя (вторичный контур)
O
Предохранительный клапан
P
Общий патрубок трубопровода холодной воды с блоком
предохранительных устройств по DIN 1988
R
Vitocell 100-L (здесь: объем 500 л)
S
Нижний терморегулятор (отключение)
T
Верхний терморегулятор (включение)
Режим работы с тепловым насосом в сочетании с трубкой загрузки для приготовления горячей воды
В комплект теплообменника приготовления ГВС в проточном
режиме в процессе загрузки (при перерыве в водоразборе) холод-
ная вода отбирается насосом загрузки
M
из нижней части
емкостного водонагревателя
O
, нагревается в пластинчатом
теплообменнике
D
и возвращается в емкостный водонагрева-
тель через трубку послойной загрузки
C
, встроенную во фланец
B
. В емкостном водонагревателе благодаря рассчитанным
выходным отверстиям в трубке загрузки устанавливается чистое
температурное расслоение вследствие низкой скорости истече-
ния.
Дополнительная установка электронагревательной вставки EHE
(принадлежность) во фланец буферной емкости обеспечивает
возможность догрева.
Следует принять во внимание возможную общую жесткость воды
в контуре ГВС в сочетании с используемым пластинчатым теп-
лообменником.
Технические данные системы послойной загрузки водонагревателя
(продолжение)
8
VIESMANN
VITOCELL 100-L
5457 962 GUS
