Viessmann Vitocell 100-L [7/20] Технические данные системы послойной загрузки водонагревател
![Viessmann Vitocell 100-L [7/20] Технические данные системы послойной загрузки водонагревател](/views2/1474645/page7/bg7.png)

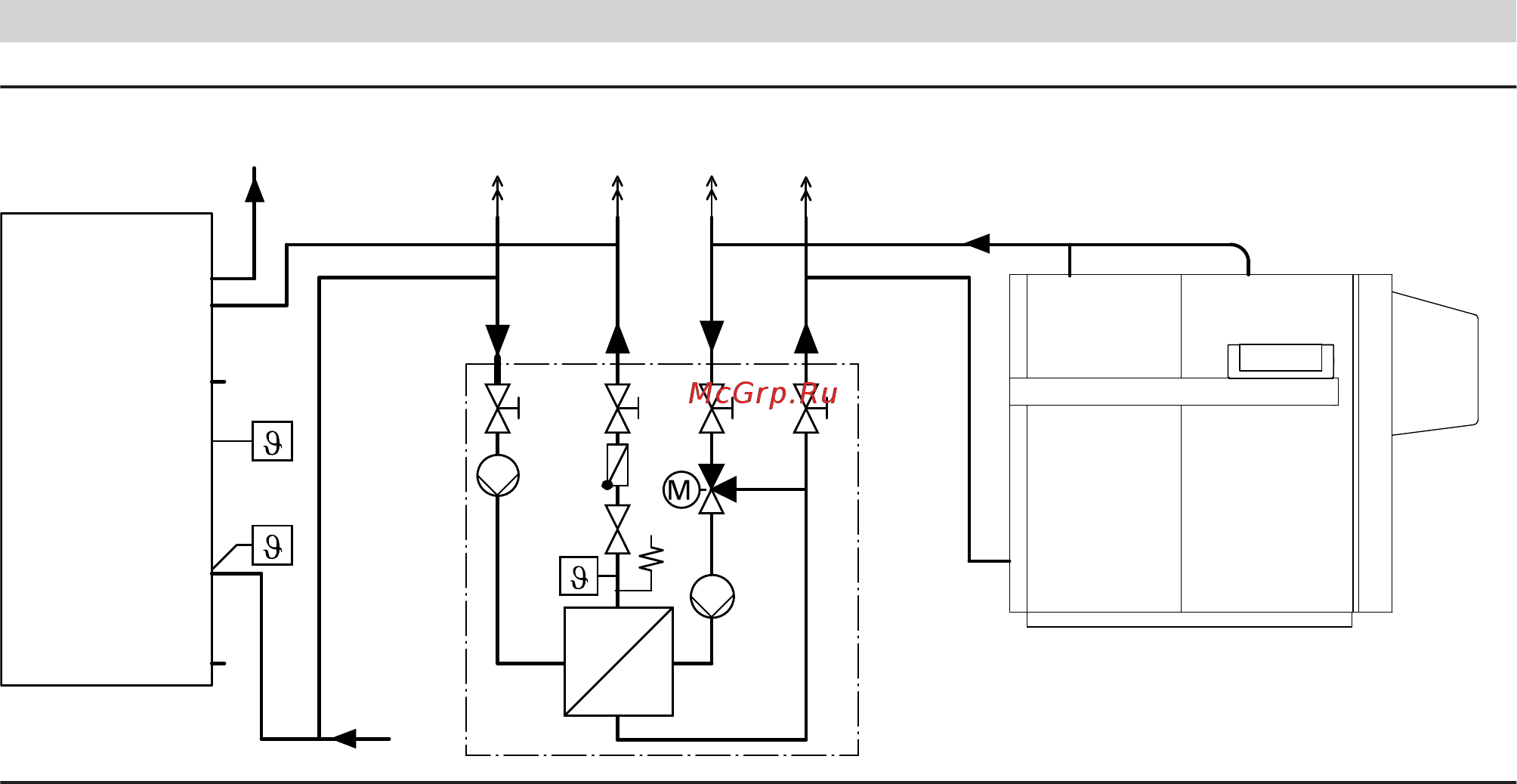

A
F F F F
G
H
K
C
N
E
S
P
O
R
L
D
T
U
V
W
B
A
Трубопровод горячей воды
B
Вход горячей воды из теплообменника
C
Комплект теплообменника Vitotrans 222
D
Пластинчатый теплообменник
E
Насос греющего контура (первичный контур)
F
Воздухоотводчик
G
Подающая магистраль греющего контура
H
Обратная магистраль греющего контура
K
Водогрейный котел
L
Накладной датчик температуры
N
Смесительная группа (принадлежность)
O
Вентиль регулирования расхода
P
Обратный клапан
R
Насос загрузки водонагревателя (вторичный контур)
S
Предохранительный клапан
T
Общий патрубок трубопровода холодной воды с блоком
предохранительных устройств по DIN 1988
U
Vitocell 100-L (здесь: объем 500 л)
V
Нижний датчик температуры накопительной емкости (отклю-
чение)
W
Верхний датчик температуры накопительной емкости (вклю-
чение)
Описание работы в режиме с постоянной температурой теплоносителя
В этом режиме комплект теплообменника Vitotrans 222 работает
без смесительной группы. Температура теплоносителя не дол-
жна превышать 75 °C.
Настройка необходимой температуры воды в контуре ГВС и пере-
даваемой мощности выполняется посредством регулировки рас-
хода циркуляционной воды в процессе загрузки в соответствии с
тепловой мощностью теплообменника (или, если имеющаяся
мощность котла ниже, чем у Vitotrans 222 - в соответствии с мощ-
ностью котла), что выполняется вентилем регулирования рас-
хода
L
.
Буферная емкость обеспечивает большие и средние объемы
забора воды. В водонагреватель поступает холодная вода. Когда
слой холодной воды в емкости поднимется до верхнего терморе-
гулятора
T
, начинается загрузка через комплект теплообмен-
ника.
Основная нагрузка покрывается долговременной мощностью
Vitotrans 222. В режиме пиковой нагрузки дополнительный расход
горячей воды обеспечивается объемом накопительной емкости.
По окончании или во время водоразбора объем буферной емко-
сти вновь нагревается с помощью Vitotrans 222 до заданной тем-
пературы. После загрузки (при перерыве в водозаборе) насос
загрузки водонагревателя
N
и насос греющего контура
E
в
Vitotrans 222 находятся в выключенном состоянии.
При соблюдении указанных заданных температур греющего кон-
тура и контура ГВС комплект теплообменника Vitotrans 222 можно
использовать для нагрева воды в контуре ГВС общей жесткостью
20 °нем. градусов жесткости (сумма щелочных земель
3,6 моль/м
3
)
Технические данные системы послойной загрузки водонагревателя
(продолжение)
VITOCELL 100-L
VIESMANN
7
5457 962 GUS
